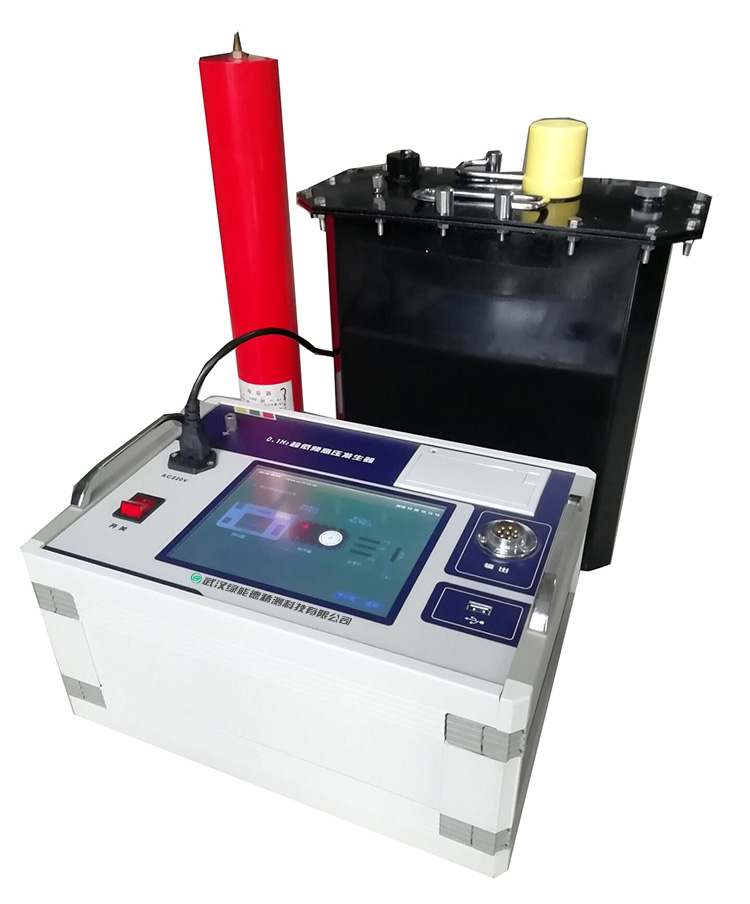

超低頻高壓發生器結合了現代數字變頻先進技術,采用微機控制,升壓、降壓、測量、保護完全自動化,并且在自動升壓過程中能進行人工干預。由于全電子化,所以體積小重量輕、大屏幕液晶顯示,清晰直觀、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件,第4部分:超低頻高壓發生器通用技術條件》電力行業標準,使用十分方便?,F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號,所以存在正弦波波形不標準,測量誤差大,高壓部分有火花放電,設備笨重,而且正弦波的二,四象限還需要大功率高壓電阻進行放電整形,所以設備的整體功耗較大。超低頻高壓發生器均能克服這樣一些不足之處。
產品別稱:超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置
型號 | LNDP-50H | LNDP-30H | LNDP-80H |
輸出額定電壓 | 50kV(峰值) | 30kV(峰值) | 80kV(峰值) |
輸出頻率 | 0.1Hz、0.05Hz、0.02Hz | ||
帶載能力 | 0.1Hz:≤0.5μF | 0.1Hz:≤1.1μF | 0.1Hz:≤0.5μF |
0.05Hz:≤1.1μF | 0.05Hz:≤2.2μF | 0.05Hz:≤1.1μF | |
0.02Hz:≤2.5μF | 0.02Hz:≤5.5μF | 0.02Hz:≤2.5μF | |
測量精度 | ±(3%滿量程+0.5kV) | ||
電壓波形失真度 | ≤5% | ||
電源保險管 |
20A |
10A | 25A |
重量 | 控制器:6kg | ||
升壓體:50kg | 升壓體:30kg | 升壓體 I:30kg,升壓體 II:50kg | |
使用條件 | 溫度:-10℃∽+40℃;濕度:≤85%RH | ||
電源 | 交流50 Hz,220V ±5% | ||
用途 | 用于相應電壓的電纜、發電機 | 用于10kV及以下電纜、發電機 | 用于35kV及以下電纜、發電機 |
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線:4000068705
1、電流、電壓數據均直接通過高壓側采樣獲得,所以數據真實、準確
2、過壓保護:當輸出超過所設定的限壓值時,儀器將停機保護,動作時間小于20ms
3、過流保護:設計為高低壓雙重保護,高壓側可按設定值進行精確停機保護;低壓側的電流超過額定電流時將進行停機保護,動作時間都小于20ms
4、高壓輸出保護電阻設計在升壓體內,所以外面不需另接保護電阻
5、由于采用了高低壓閉環負反饋控制電路,所以輸出無容升效應
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
型號 | HTDP-50H | HTDP-30H | HTDP-80H |
輸出額定電壓 | 50kV(峰值) | 30kV(峰值) | 80kV(峰值) |
輸出頻率 | 0.1Hz、0.05Hz、0.02Hz | ||
帶載能力 | 0.1Hz:≤0.5μF | 0.1Hz:≤1.1μF | 0.1Hz:≤0.5μF |
0.05Hz:≤1.1μF | 0.05Hz:≤2.2μF | 0.05Hz:≤1.1μF | |
0.02Hz:≤2.5μF | 0.02Hz:≤5.5μF | 0.02Hz:≤2.5μF | |
測量精度 | ±(3%滿量程+0.5kV) | ||
電壓波形失真度 | ≤5% | ||
電源保險管 |
20A |
10A | 25A |
重量 | 控制器:6kg | ||
升壓體:50kg | 升壓體:30kg | 升壓體 I:30kg,升壓體 II:50kg | |
使用條件 | 溫度:-10℃∽+40℃;濕度:≤85%RH | ||
電源 | 交流50 Hz,220V ±5% | ||
用途 | 用于相應電壓的電纜、發電機 | 用于10kV及以下電纜、發電機 | 用于35kV及以下電纜、發電機 |
