測量變壓器繞組的直流電阻是一個很重要的試驗項目,在《電力設備試驗規程》中,其次序排在變壓器試驗項目的第二位,《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等,必須測量變壓器繞組的直流電阻,其目的是:
①檢查繞組內部導線和引線的焊接質量;
②檢查分接開關各個位置接觸是否良好;
③檢查繞組或引出線有無折斷處;
④檢查并聯支路的正確性,是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況;
⑤檢查層、匝間有無短路的現象。

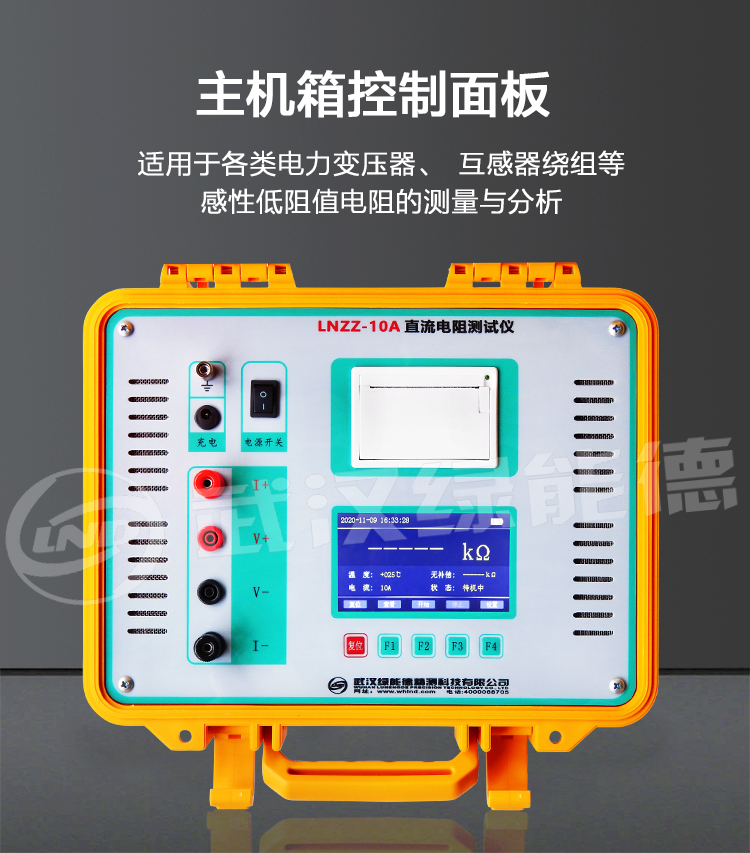

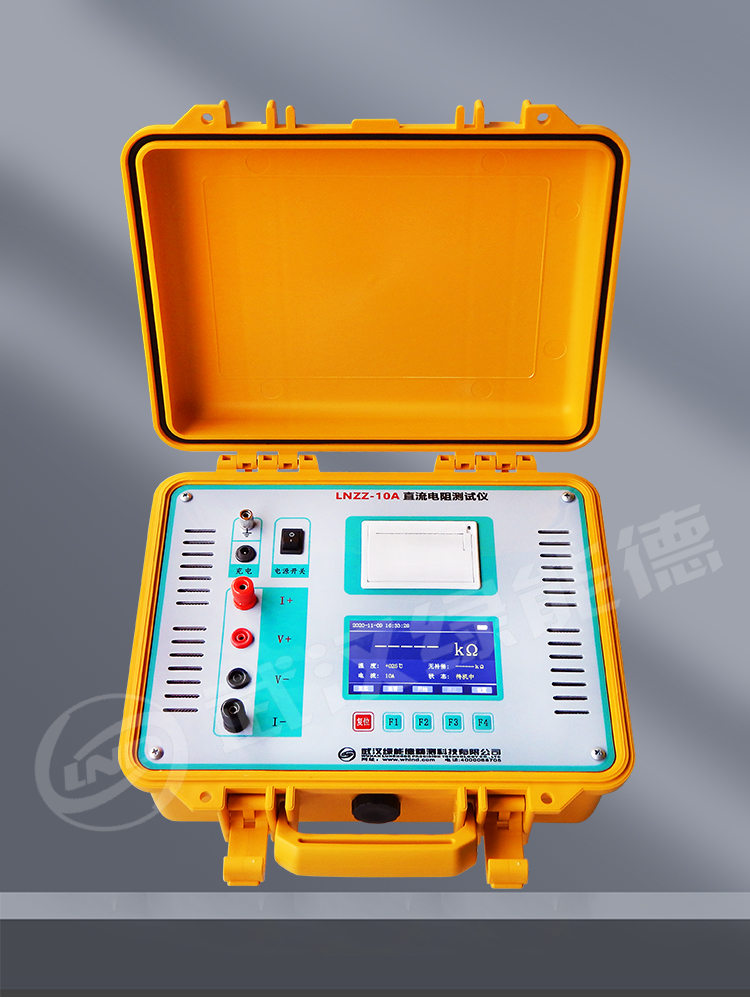

直流電阻快速測試儀界面設計采用微機控制,大屏幕背光漢字液晶屏顯示,操作簡便、顯示清晰人機交互界面友好,測量過程及儀器工作狀態提示明確充分,不需操作人員記憶過多的規程;武漢綠能德采用電流源線性補償技術,測試穩定、測量精度高、速度快,提高了測量效率,減輕了操作人員的工作強度。技術上采用“四端”測量,消除引線電阻與接觸引起的測量誤差。有過壓防護功能,能防反電動勢沖擊。面板式打印機可快速打印測量結果(選用)。體積小、重量輕、攜帶方便。
直流電阻快速測試儀適用于各類電力變壓器、互感器繞組等感性低阻值電阻的測量與分析。
產品別稱:直流電阻速測儀、變壓器直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀、感性負載直流電阻速測儀、感性負載直流電阻快速測試儀、感性負載直流電阻測試儀、直流電阻快速測試儀。
測量范圍
|
0~2000Ω(共六檔)
|
分辨率 |
5A(20mΩ~2Ω)。0.5A(20Ω);0.05A(200Ω);
|
0.005A(2000Ω)
|
|
1μΩ(20mΩ檔)
|
|
10μΩ(200mΩ檔)
|
|
0.1mΩ(2Ω檔)
|
|
1mΩ(20Ω檔)
|
|
10mΩ(200Ω檔)
|
|
0.1Ω(2000Ω檔)
|
|
整機功耗
|
≤100W |
工作溫度與濕度
|
0℃~40℃;≤85%RH |
工作電源
|
AC220V 50Hz (±10 %) |

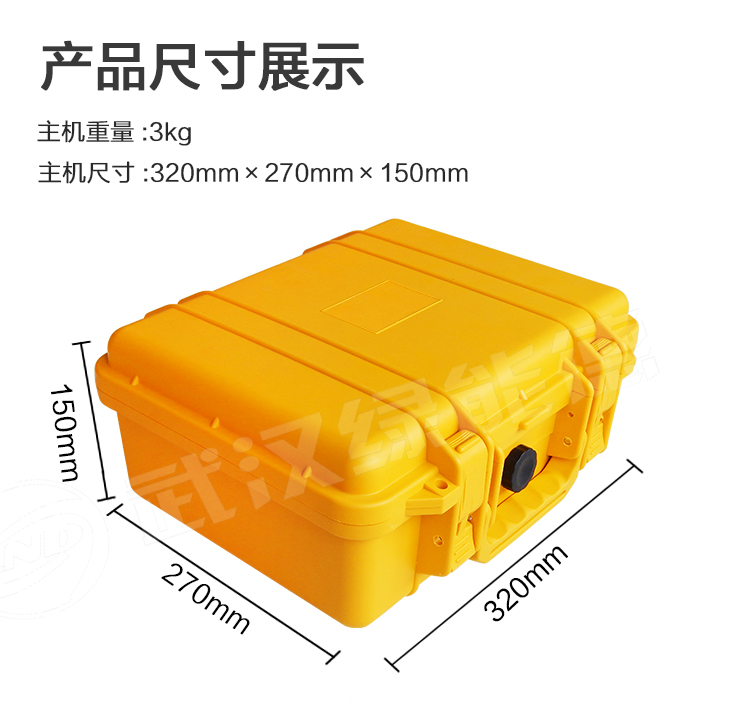

尺寸(長×寬×高)
|
320mm×270mm×150mm |
儀器重量 |
3kg
|
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
2.了解更多武漢綠能德產品信息請進入產品中心。服務熱線:027-8767 7977

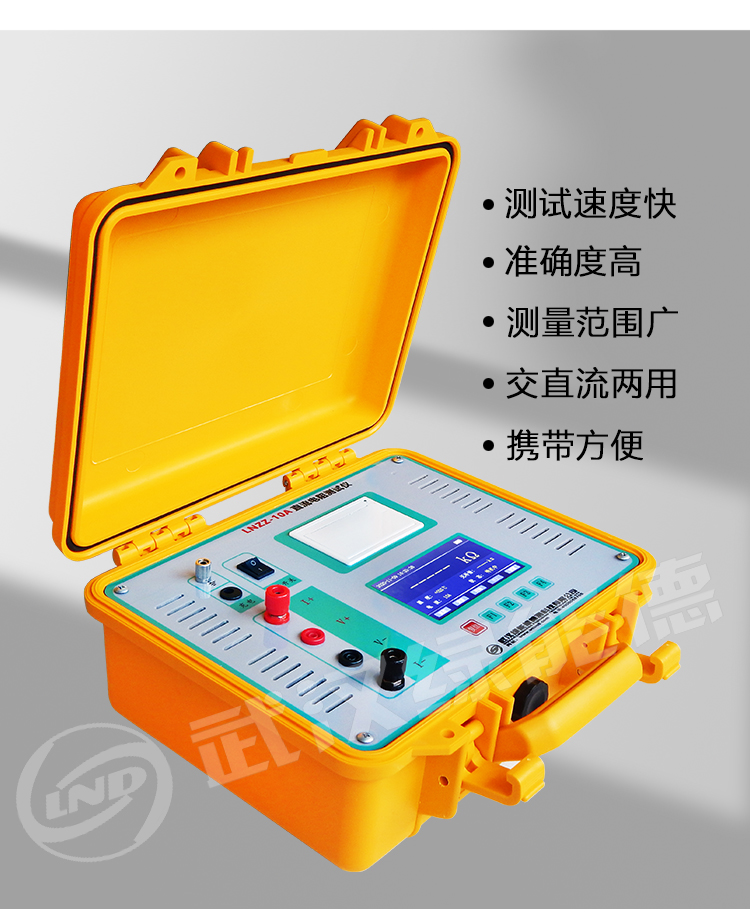

1、測試速度快:直流電阻快速測試儀最大輸出充電電流可達10A,測量時能有效地補償大電感設備電流慣性,加速了鐵芯飽和,從而縮短了充電時間,提高了測試速度,比傳統儀器單、雙臂電橋快幾百倍 2、準確度高:直流電阻快速測試儀除了采用先進的四端子測量法外,而且還采用先進的恒流電源技術,使得對感性負載充電電流保持在一個相對的穩定值,抗感能力穩定,抗干擾能力強,進而保證了測量準確度。并且采用國外進口優質元器件,測量結果準確度高,重復性好

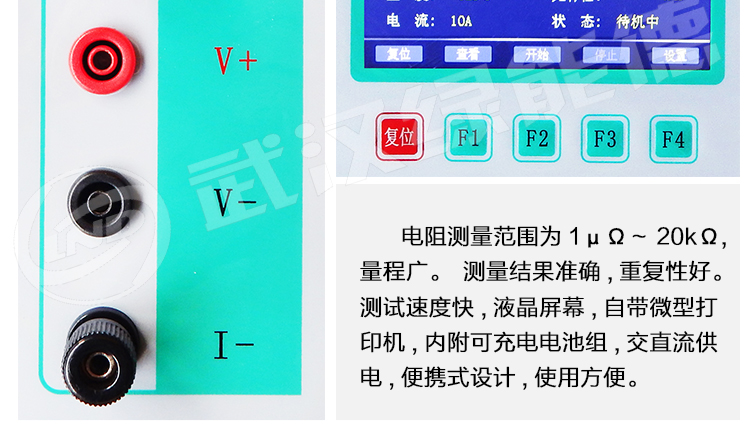

3、測量范圍廣:電阻測量范圍為1μΩ~20kΩ,量程廣
4、交直流兩用:直流電阻快速測試儀內附可充電電池組,交直流供電,便攜式設計,使用、攜帶方便。
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
產品型號 最大測試電流 產品型號 最大測試電流
LNZZ-1A 1A HTZZ-10A 10A
LNZZ-2A 2A HTZZ-20A 20A
LNZZ-3A 3A HTZZ-40A 40A
LNZZ-5A 5A HTZZ-50A 50A
