測量變壓器繞組的直流電阻是一個很重要的試驗項目,在《電力設備試驗規程》中,其次序排在變壓器試驗項目的第二位,《規程》規定在變壓器交接、大修、小修、 變更分接頭位置、故障檢查及預試等,必須測量變壓器繞組的直流電阻,其目的是:
①檢查繞組內部導線和引線的焊接質量;
②檢查分接開關各個位置接觸是否良好;
③檢查繞組或引出線有無折斷處;
④檢查并聯支路的正確性,是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況;
⑤檢查層、匝間有無短路的現象。

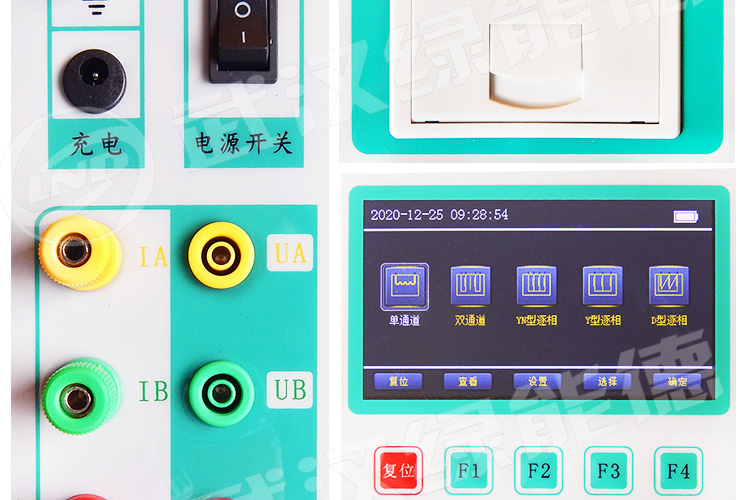

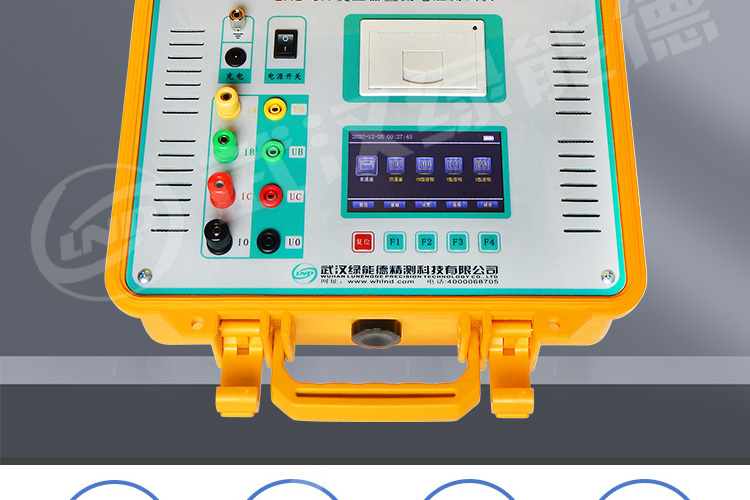

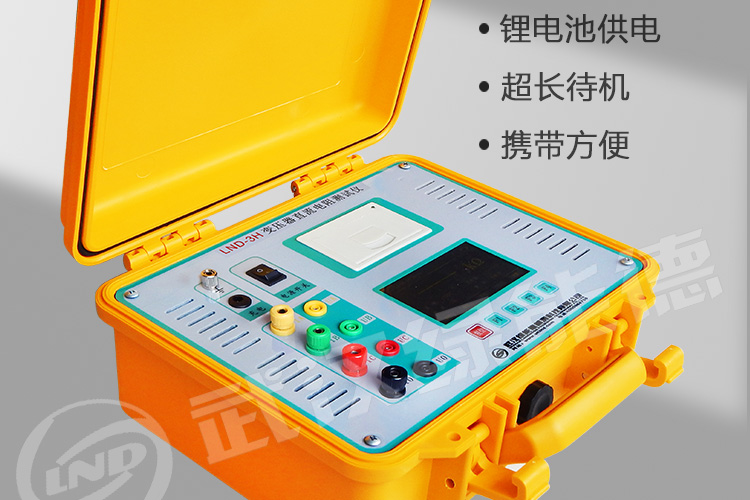

直流電阻快速測試儀界面設計采用微機控制,大屏幕背光漢字液晶屏顯示,操作簡便、顯示清晰人機交互界面友好,測量過程及儀器工作狀態提示明確充分,不需操作人員記憶過多的規程;武漢綠能德采用電流源線性補償技術,測試穩定、測量精度高、速度快,提高了測量效率,減輕了操作人員的工作強度。技術上采用“四端”測量,消除引線電阻與接觸引起的測量誤差。有過壓防護功能,能防反電動勢沖擊。面板式打印機可快速打印測量結果(選用)。體積小、重量輕、攜帶方便。
直流電阻快速測試儀適用于各類電力變壓器、互感器繞組等感性低阻值電阻的測量與分析。
產品別稱:直流電阻速測儀、變壓器直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀、感性負載直流電阻速測儀、感性負載直流電阻快速測試儀、感性負載直流電阻測試儀、直流電阻快速測試儀。
輸出電流 |
自動、10A、 5A、1A、300mA、100mA、<5mA |
分辨率 |
0.1μΩ |
量程 |
30Ω-20KΩ (<5mA檔) |
300mΩ-60Ω (100mA檔) |
|
100mΩ-20Ω (300mA檔) |
|
30mΩ-6Ω (1A檔) |
|
2mΩ-1Ω (5A檔) |
|
0-0.4Ω (10A檔) |
|
準確度 |
0.2% |
工作溫度 |
0~40℃ |
工作濕度 |
<90%RH,不結露 |
外形尺寸 |

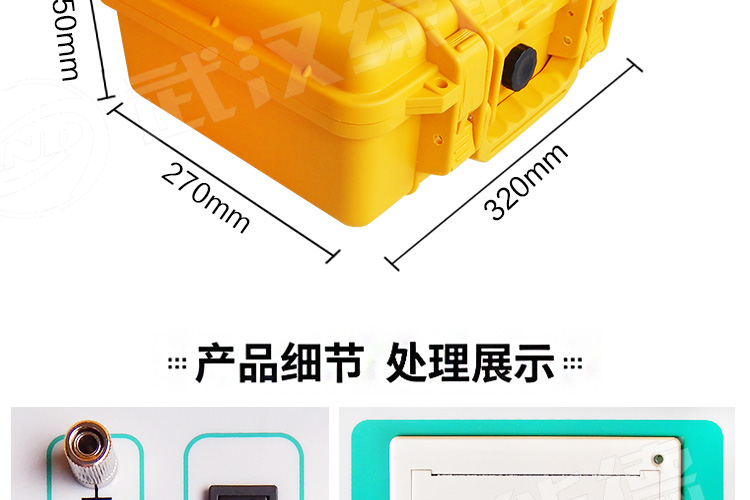

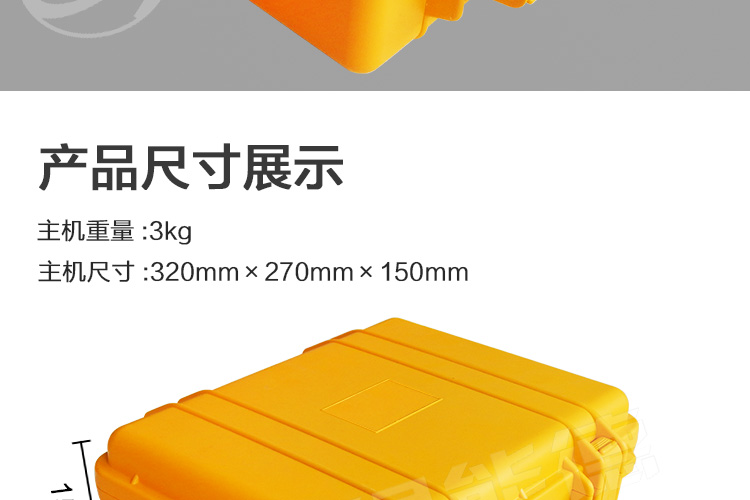

長320mmX寬270mmX高150mm |
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
2.了解更多武漢綠能德產品信息請進入產品中心。服務熱線:027-8767 7977
1、整機由高速單片機控制,自動化程度高,操作簡便。
2、儀器采用全新電源技術,測量范圍寬。
3、保護功能完善,能可靠保護反電勢對儀器的沖擊,性能更可靠。
4、響應速度快,儀器測量數據穩定,儀器測試過程中自動刷新數據。
6、智能化功率管理技術,儀器總是工作在最小功率狀態,有效減輕儀器內部 發熱,節約能源。
7、儀器內部帶有不掉電時鐘。
8、儀器內部具有不掉電存儲器,可永久保存數據。
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
測量方式 | 單相 (兩相) | 三相 | |||||
電流檔位 | 1A | 5A | 10A | 20A | 1A | 5A | 10A |
測量范圍 | 10mΩ~20Ω | 1mΩ~4Ω | 1mΩ~2Ω | 1mΩ~1Ω | 10mΩ~6Ω(每相) | 1mΩ~1Ω(每相) | 1mΩ~0.6Ω(每相) |
最大分辨率 | 0.1μΩ | ||||||
測量準確度 | ±0.2%+2個字(滿量程) | ||||||
數據存儲容量 | 150組 | ||||||
電源 | AC 220V±22V,50Hz±2 Hz | ||||||
工作環境 | 環境溫度:0℃~40℃ 相對濕度:≤80%RH | ||||||
外形尺寸 | 440*205*455mm3 | ||||||
重量 | 17kg |
