介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質,以及局部缺陷等,在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。
抗干擾介質損耗自動測試儀采用變頻電源技術,利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算,達到抗干擾能力強、測試速度快、精度高、操作簡便的功能。
變頻電源采用大功率開關電源,輸出45Hz和55Hz純正弦波,自動加壓,可提供最高10kV的電壓;自動濾除50Hz干擾,適用于變電站等電磁干擾大的現場測試。
產品別稱:介損測試儀、抗干擾介損測試儀、全自動介損測試儀、異頻介損測試儀、異頻介質損耗測試儀、抗干擾介質損耗測試儀、全自動介質損耗測試儀。
準確度 | Cx | ±(讀數×1%+1pF) |
tgδ | ±(讀數×1%+0.00040) | |
抗干擾指標 | 變頻抗干擾,在200%干擾下仍能達到上述準確度 | |
電容量范圍 | 內施高壓 | 3pF~60000pF/10kV 60pF~1μF/0.5kV |
外施高壓 | 3pF~1.5μF/10kV 60pF~30μF/0.5kV | |
分辨率 | 最高0.001pF,4位有效數字 | |
tgδ范圍 | 不限,分辨率0.001%,電容、電感、電阻三種試品自動識別 | |
試驗電流范圍 | 10μA~1A | |
內施高壓 | 設定電壓范圍 | 0.5~10kV |
最大輸出電流 | 200mA | |
升降壓方式 | 連續平滑調節 | |
試驗頻率:45、50、55、60、65Hz單頻 ; 45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻 | ||
頻率精度 | ±0.01Hz | |
外施高壓 | 正接線時最大試驗電流1A,工頻或變頻40-70Hz | |
反接線時最大試驗電流10kV/1A,工頻或變頻40-70Hz | ||
CVT自激法低壓輸出 | 輸出電壓3~50V,輸出電流3~30A | |
測量時間 | 約40s,與測量方式有關 | |
輸入電源 | 180V~270VAC,50Hz±1%,市電或發電機供電 | |
計算機接口 | 標準RS232接口 | |
打印機 | 熱敏微型打印機 | |
環境溫度 | -10℃~50℃ | |
相對濕度 | <90% | |
外形尺寸 | 435 × 340 × 340mm3 | |
儀器重量 | 31kg(不含線包) |
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線:4000068705
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
測量范圍 | 電容值:4 ~ 60000 pF |
介損值:0 ~ 100% | |
最大誤差 | 電容精度:±(1.0%×讀數±1 pF) |
介損精度:±(1.0%×讀數±0.04%) | |
分辨率 | 電容分辨率:最小可分辨0.001 pF |
介損分辨率:最小可分辨0.001% | |
高壓輸出 | 電壓0.5~10 kV 45Hz和55Hz ; 電流 ≤200mA |
低壓輸出 | 輸出電壓3~50V ; 輸出電流3~30A |
供電電源 | AC 220V ±10%,50Hz或發電機供電 |
工作環境 | 環境溫度:0 ~ 40℃ |
環境濕度:≤ 90%RH,不結露 | |

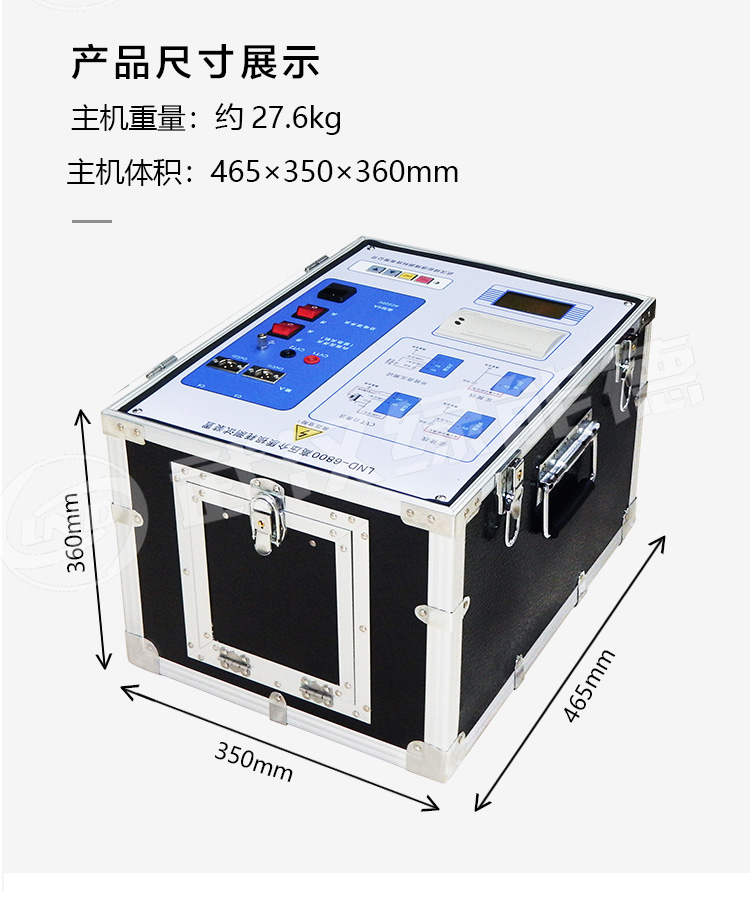

外型尺寸 | 465×350×360mm3 |
重量 | 27.6kg |
