產品簡介 Product Introduction

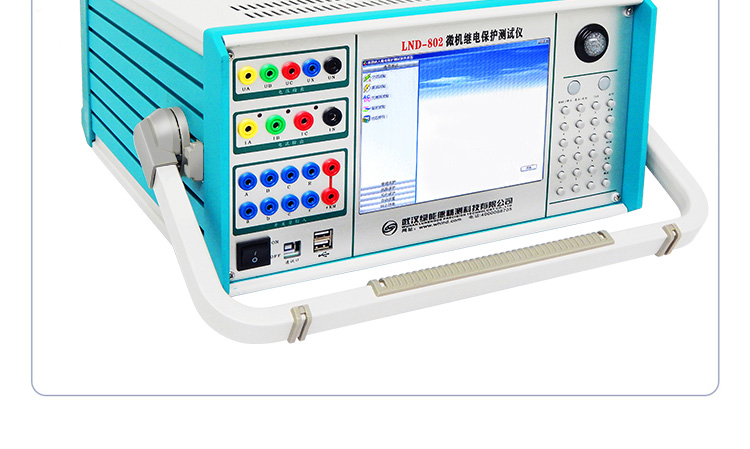

繼電保護裝置試驗儀是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。本微機繼電保護測試儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。儀器主機采用DSP+FPGA結構，真16位DAC輸出、內置新型模塊式高保真線性大功率功放，自帶8.4寸分辨率為800×600的TFT真彩顯示屏以及工業鍵盤鼠標。WindowsXP操作系統，功能強大。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。
產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀、繼電保護裝置試驗儀
產品參數 Product Parameters
交流電流源
相電流輸出(有效值) 0～40A/相，精度：0.2% 三相并聯輸出(有效值) 0～120A/三相同相位并聯輸出 相電流長期允許工作值(有效值) 10A 每相最大輸出功率 420VA 三相并聯電流最大輸出功率 900VA 三并電流最大輸出允許工作時間 10s 頻率范圍 0～1000Hz；精度：0.001Hz 諧波次數 2～20次；相位：0～360°；精度：0.1° 直流電流源
電流輸出 0～±30A/相 ; 精度：0.2% 交流電壓源
相電壓輸出(有效值) 0～125V/相 精度：0.2% 線電壓輸出(有效值) 0～250V 相電壓/線電壓輸出功率 75VA/100VA 頻率范圍 0～1000Hz；精度：0.001Hz 諧波次數 2～20次；相位：0～360°；精度：0.1° 直流電壓源
相電壓輸出幅值 0～±150V；精度：0.2% 線電壓輸出幅值 0～±300V 相電壓/線電壓輸出功率 90VA/180VA 開關量端子
開關量輸入端子 8對 空接點 1～20mA，24V 裝置內部有源輸出 電位翻轉 0～6VDC為低電平；15～250VDC為高電平 開關量輸出端子 4對，空接點，遮斷容量：110V/2A，220V/1A 時間測量范圍
范圍 1ms～9999s 測量精度 1ms 體積重量
體積 455×530×220mm3 重量 約30kg 電源
AC 220V±10% ; 50Hz ; 15A 注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線：4000068705
產品特征 Product Characteristics

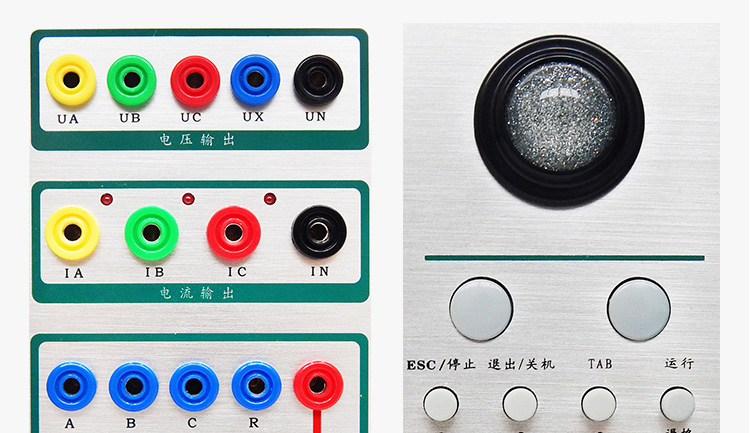

- 1、滿足現場所有試驗要求。本微機繼電保護測試儀具有標準的四相電壓，三相電流輸出，電壓125V/相，電流40A/相。三相并聯可達120A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行 各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。
- 2、各種技術指標達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。

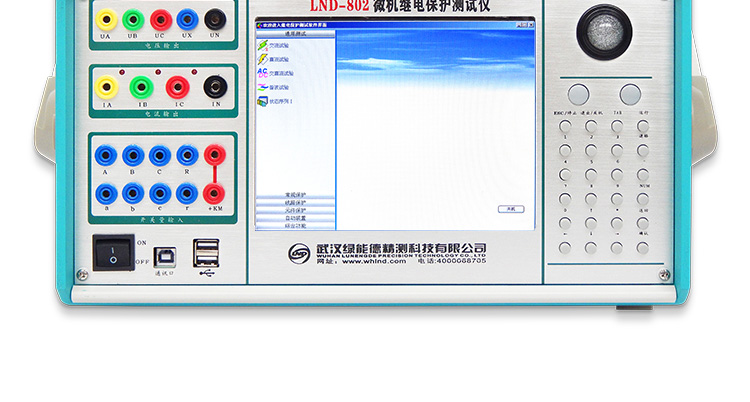

- 3、經典的WindowsXP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
- 4、繼電保護裝置試驗儀Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
- 5、配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
- 6、主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的 質量，提高了測試儀的精度。

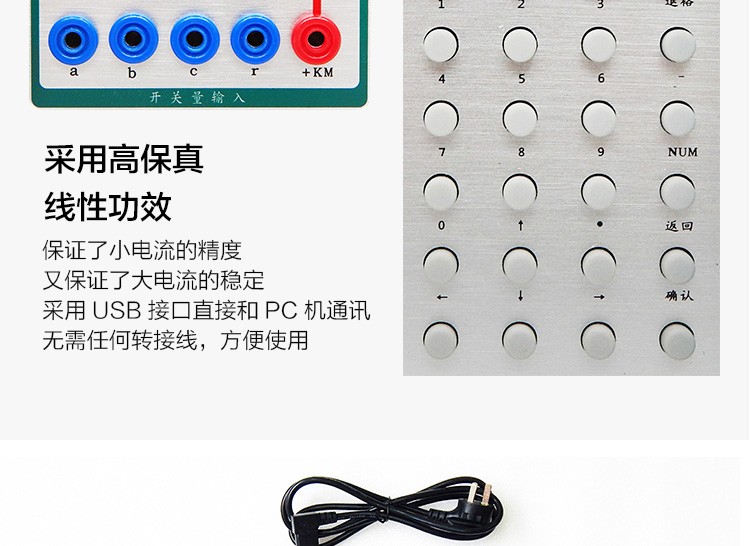

- 7、功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
- 8、采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
- 9、可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
- 10、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V(1A)，220V(0.6A)。以提供給需要直流工 作電源的繼電器或保護裝置使用。
- 11、具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
-
-
-
產品證書 Product Certificate
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
售后保障 After-sales Service
產品參數 Product Parameters
交流電流源
相電流輸出(有效值) 0～40A/相，精度：0.5% 三相并聯輸出(有效值) 0～120A/三相同相位并聯輸出 相電流長期允許工作值(有效值) 10A 每相最大輸出功率 420VA 三相并聯電流最大輸出功率 900VA 三并電流最大輸出允許工作時間 10s 頻率范圍 0～1000Hz；精度：0.001Hz 諧波次數 2～20次；相位：0～360°；精度：0.1° 直流電流源
電流輸出 0～±30A/相 ; 精度：0.5% 交流電壓源
相電壓輸出(有效值) 0～125V/相 精度：0.5% 線電壓輸出(有效值) 0～250V 相電壓/線電壓輸出功率 75VA/100VA 頻率范圍 0～1000Hz；精度：0.001Hz 諧波次數 2～20次；相位：0～360°；精度：0.1° 直流電壓源
相電壓輸出幅值 0～±150V；精度：0.5% 線電壓輸出幅值 0～±300V 相電壓/線電壓輸出功率 90VA/180VA 開關量端子
開關量輸入端子 8對 空接點 1～20mA，24V 裝置內部有源輸出 電位翻轉 0～6VDC為低電平；15～250VDC為高電平 開關量輸出端子 4對，空接點，遮斷容量：110V/2A，220V/1A 時間測量范圍
范圍 1ms～9999s 測量精度 1ms 體積重量
體積 455×530×220mm3 重量 約30kg 電源
AC 220V±10% ; 50Hz ; 15A
