隨著社會的發展,人們對用電的安全可靠性要求越來越高,高壓斷路器在電力系統中擔負著控制和保護的雙重任務,其性能的優劣直接關系到電力系統的安全運行,機械特性參數是判斷斷路器性能的重要參數之一。

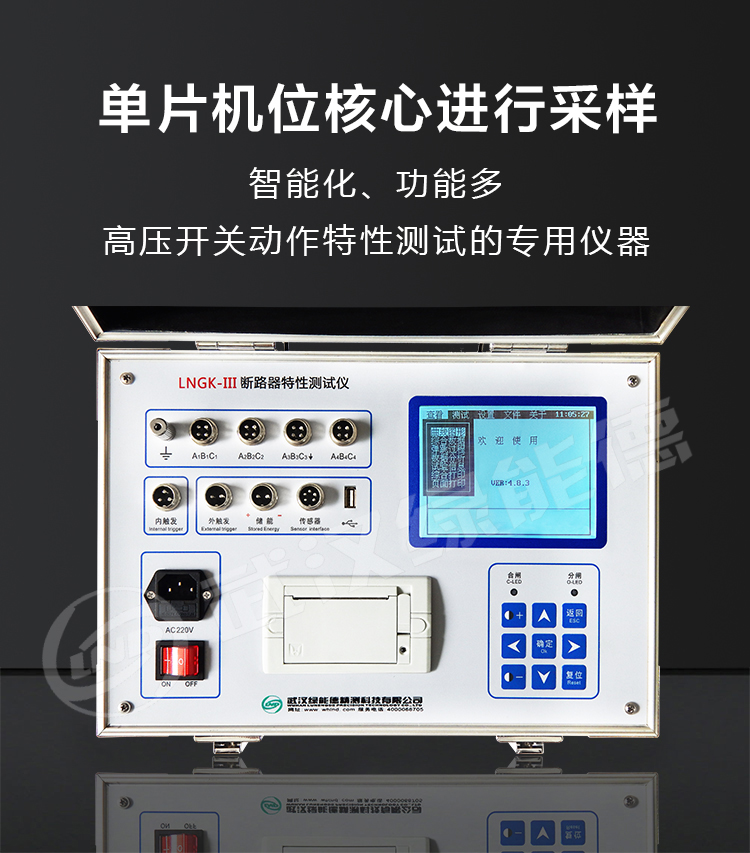

開關特性測試儀是本公司為適應各種高壓開關動作特性測試的需要,開發研制的專用儀器,能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。對于帶合閘電阻的斷路器,可準確測量出合閘電阻及投切波形。儀器采用大屏幕顯示,漢字提示人機對話的方式操作,漢字顯示結果并打印輸出,具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。
產品別稱:高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀
使用環境 | 輸入電源 | 220V±10% 50Hz±10% |
大氣壓力 | 86~106kpa | |
溫度 | -10~45℃ | |
濕度 | ≤ Q80%RH | |
安全性能 | 絕緣電阻 | >2MΩ |
介電強度 | 電源對機殼工頻1.5kV耐壓1分鐘,無閃絡與飛弧 | |
基本參數 | 時間 |
量程:16000.0ms,分辨率:0.1ms 誤差:①200ms以內,0.1ms±1個字 ②200ms以上,±2% ③同期,±0.1ms |
速度 |
量程:20.00m/s,分辨率0.01m/s 誤差:①0~2m/s以內,±0.1m/s ②2m/s以上,±0.2m/s |
|
行程 |
真空斷路器:量程:50.0mm,分辨率:0.1mm,誤差:±0.5mm SF6斷路器:量程:300.0mm,分辨率:0.1mm,誤差:±2mm 少油斷路器:量程:600.0mm,分辨率:0.1mm,誤差:±2mm |
|
電流 | 量程:20.00A ,分辨率:0.01A | |
合閘電阻 | 量程:0~2000Ω; 分辨率:1Ω,精度:1% | |
斷口類型 | 12路金屬斷口 ,6路合閘電阻斷口 | |

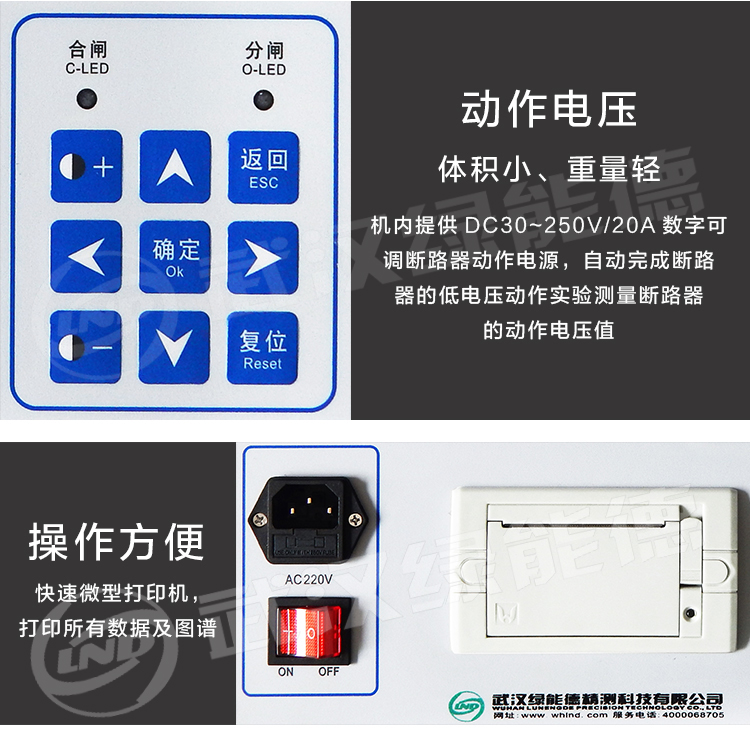

輸出電源 | DC30~250V數字可調/20A(瞬時工作) | |
外形尺寸 | 主機:360×290×280mm3;附件::370×280×220mm3 | |
重量 | 主機:6kg;附件:9kg |
1、適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關
2、直線行程傳感器,旋轉傳感器,安裝極為方便,簡捷

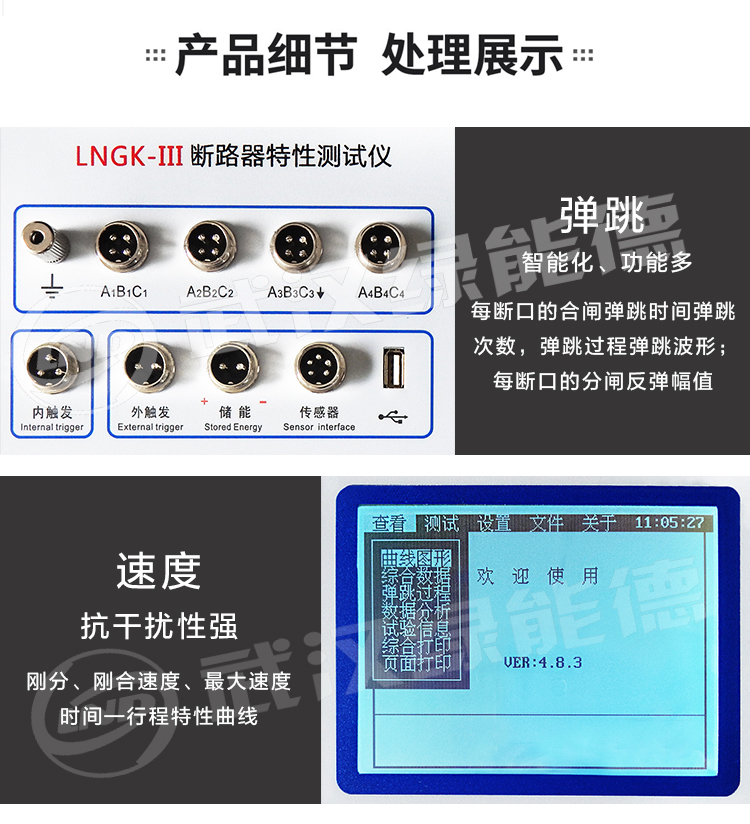

3、主機大屏幕、直透式、背景光液晶,對比度電子調節。全中文菜單提示操作,開關動作一次,顯示所有數據及波形圖譜
4、主機可存儲多組現場分、合閘試驗結果,機內實時時鐘,便于存檔保存試驗日期、時間
5、內置快速微型打印機,打印所有數據及圖譜
6、開關特性測試儀具有強大的數據分析功能,能對斷路器機械特性的各項指標參數進行有效分析
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
使用環境 | 輸入電源 | 220V±10% 50Hz±10% |
大氣壓力 | 86~106kpa ℃ | |
溫度 | -10~45℃ | |
濕度 | ≤80%RH | |
安全性能 | 絕緣電阻 | >2MΩ |
介電強度 | 電源對機殼工頻1.5kV耐壓1分鐘,無閃絡與飛弧 | |
基本參數 | 時間 |
量程:16000.0ms,分辨率:0.1ms 誤差:①200ms以內,0.1ms±1個字 ②200ms以上,±2% ③同期,±0.1ms |
速度 |
量程:20.00m/s,分辨率0.01m/s 誤差:①0~2m/s以內,±0.1m/s±1個字 ②2m/s以上,±0.2m/s |
|
行程 |
真空斷路器:量程:50.0mm,分辨率:0.1mm,誤差:±0.5mm SF6斷路器:量程:300.0mm,分辨率:0.1mm,誤差:±2mm 少油斷路器:量程:600.0mm,分辨率:0.1mm,誤差:±2mm |
|
電流 | 量程:20.00A ,分辨率:0.01A | |
輸出電源 | 12路金屬斷口 | |
斷口類型 | DC30~250V數字可調/20A(瞬時工作) | |
尺寸及質量 |
主機:360×290×280mm ; 6kg 附件:370mm×280mm×220mm ; 9kg |
