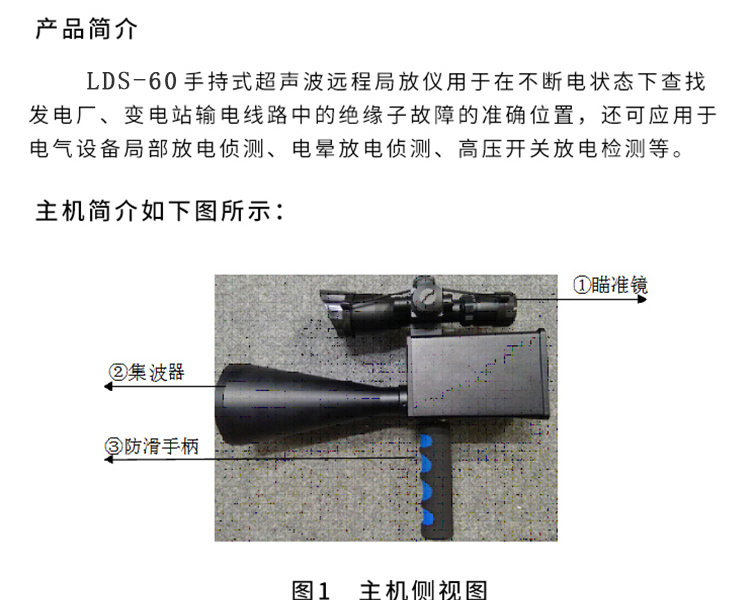

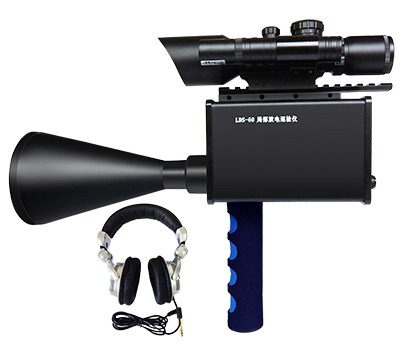

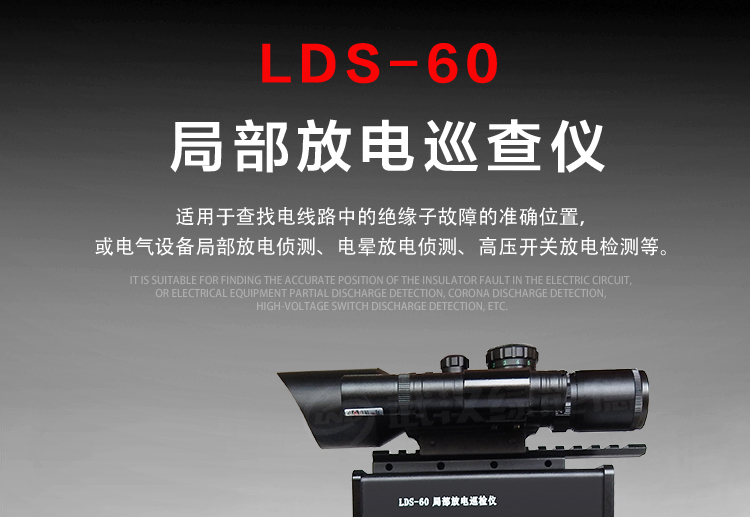

LDS-60絕緣子故障遠距離激光定位偵測儀用于在不斷電狀態下查找發電廠、變電站輸電線路中的絕緣子故障的準確位置,還可應用于電氣設備局部放電偵測、電暈放電偵測、高壓開關放電檢測等。

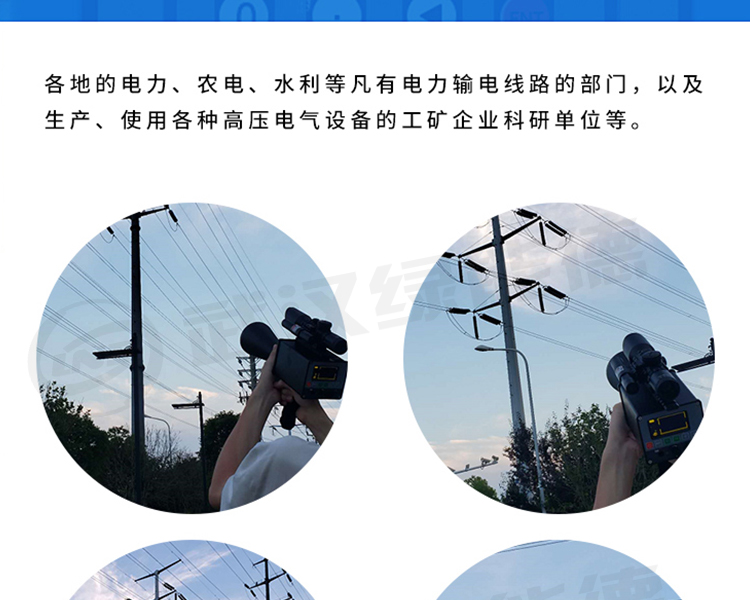

LDS-60絕緣子故障遠距離激光定位偵測儀不僅僅只是針對以上設備和部件進行超聲波無損檢測,她的應用范圍還包括電廠壓力容器、管道、主設備箱體、母排、發電機軸承、線夾等,這些設備經常處于惡劣的環境中,各種內部缺陷導致的不均勻應力均會影響系統的安全運行,因此對其進行超聲波無損檢測是消除安全隱患的行之有效的方法。適用于各地的電力、農電、水利等凡有電力輸電線路的部門,以及生產、使用各種高壓電氣設備的工礦企業科研單位等。

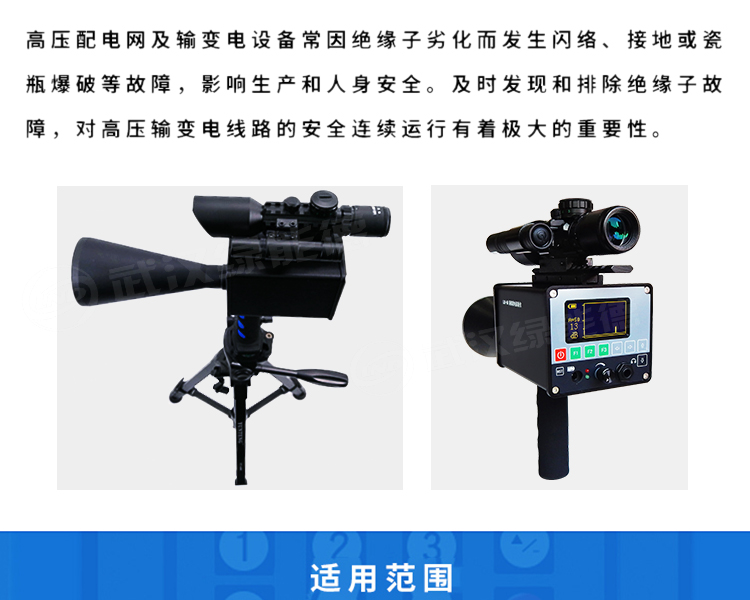

當發電廠、變電站的輸電線路中的絕緣子因劣化而發生閃絡故障時,會發生一種高頻超聲,這種高頻超聲人耳聽不到,LDS-60局部放電巡檢儀的集波器將這一高頻信號接收放大,輸入主機,采用獨特的微電腦處理方式,將這一微弱信號整形、放大、處理后,轉換為音頻信號,讓使用者通過耳機聽到這些聲音,并在液晶顯示器上看到該聲音的強度指示,判斷出此絕緣子的劣化程度。 該儀器具有很強的方向性(激光鎖定聲音來源,探測出劣化絕緣子的具體位置),為狀態檢修提供技術支持,提高工作效率,達到儀器偵測故障的最終目的。

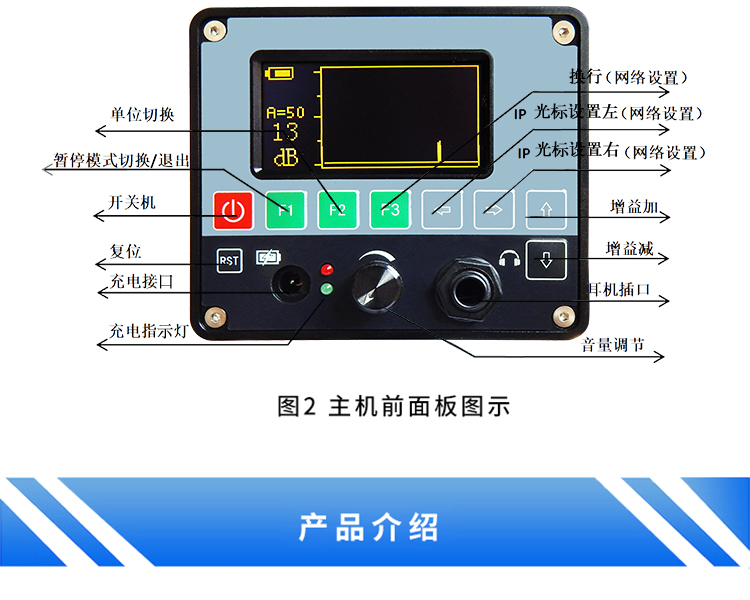

主機 |
|
中心頻率:40KHz±2Hz |
|
靈敏度:放電形式:針尖拉弧放電 放電間歇:4mm |
|
|
|
工作電壓:7.4V(2節鋰離子電池) |
|
|
體積:250×125×140(mm) |
鋁合金托架 |
|

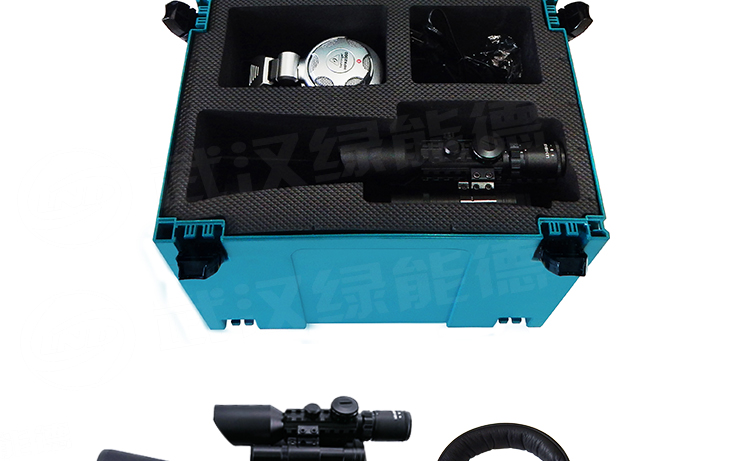

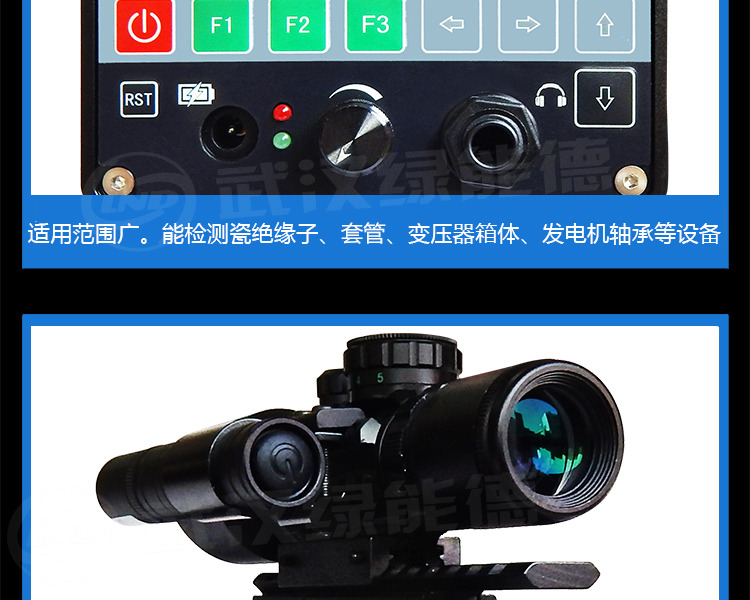

遠程瞄準鏡(帶激光),可拆卸手柄,三腳架標準固定螺母. |
|
|
高頻傳感器: 中心頻率fo: 40KHz±2Hz |
耳機 |
|
額定阻抗Z:125Ω |
|
頻率范圍:100Hz-10KHz |
|
|
靈敏度: (1W/1m)60dB |
|
主機充電器 |
|
輸入電壓:AC220V±10% |
|
輸入頻率:50Hz±5% |
|
|
輸出直流電壓:DC 8.4V |
|
|
電流:5A |
|
|
|
整機外包裝尺寸:長×寬×高 470mm×340mm×420mm |
|
|
濕度工作范圍:(0~100)%RH |
|
|
溫度工作范圍:-30~60℃ |
|
|
全套整機重量:7.18kg |
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線:4000068705

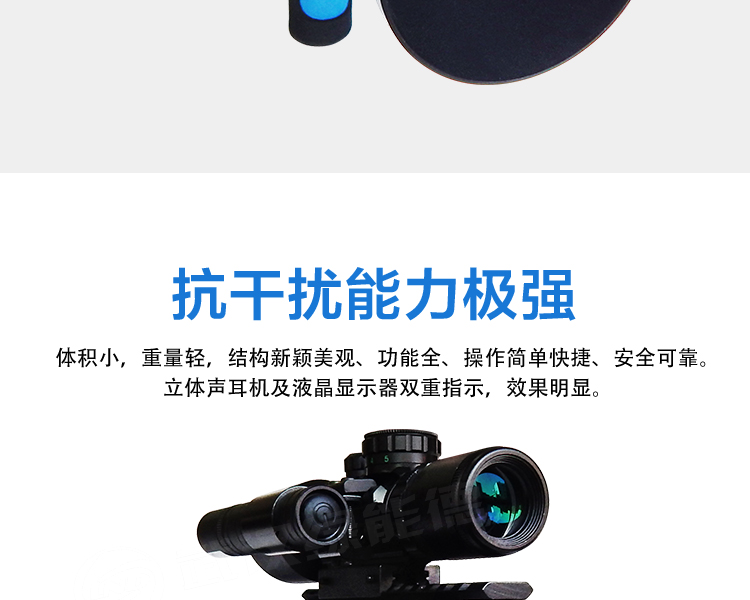

1、體積小,重量輕,結構新穎美觀、功能全、操作簡單快捷、安全可靠。

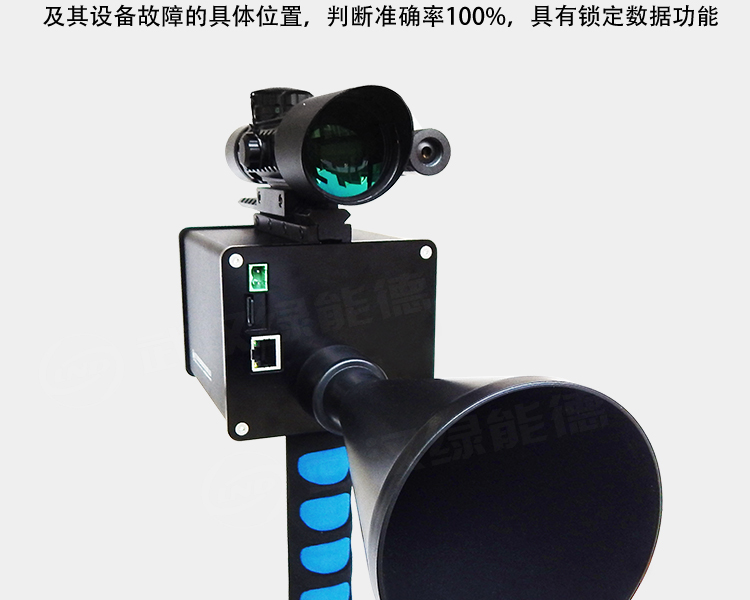

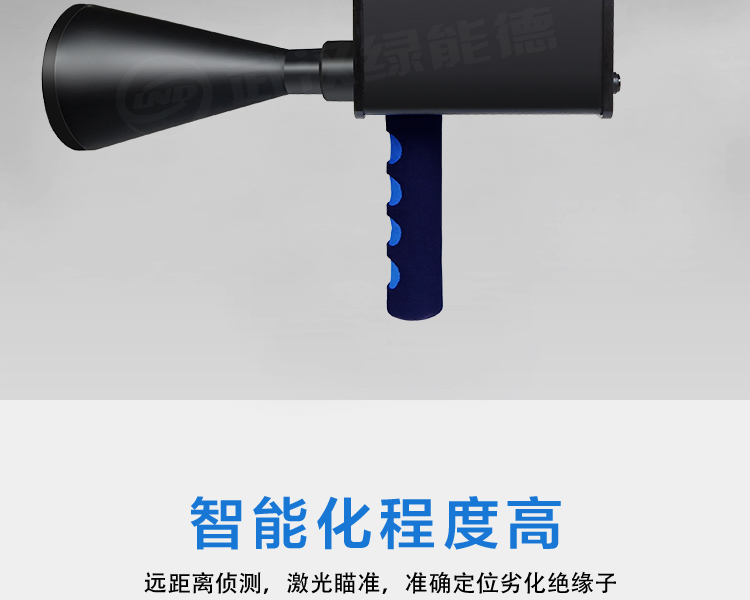

2、遠距離偵測,激光瞄準,準確定位劣化絕緣子以及其設備故障的具體位置,判斷準確率100%。
3、鋁合金框架,堅固、輕便。

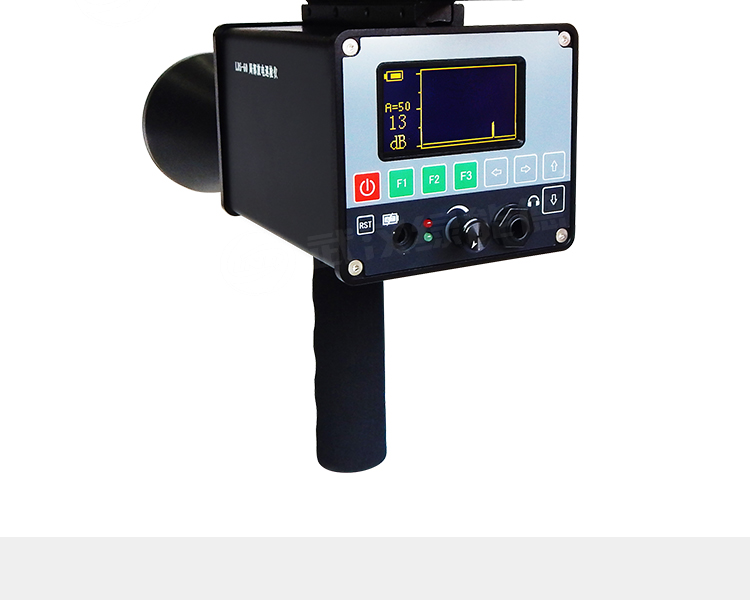

4、立體聲耳機及液晶顯示器雙重指示,效果明顯。
5、抗外界干擾能力極強。
6、智能化程度高
(1)具有鎖定數據功能。
(2)欠壓功能(電池欠壓時,儀器自動關機)。
(3)恒流充電,充滿自停。

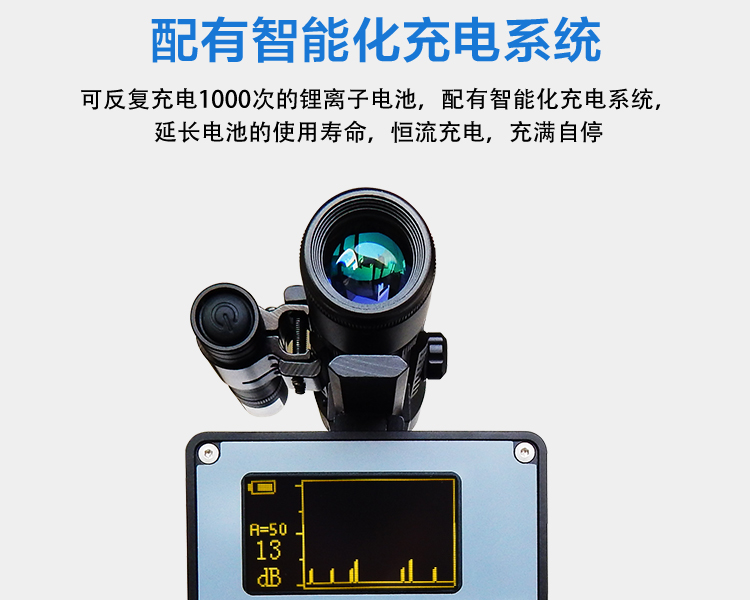

7、可反復充電1000次的鋰離子電池,配有智能化充電系統,延長電池的使用壽命。
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
傳感器 | 電容性 |
測量范圍 | -5~60dB,步長1dB |
分辯率 | 1dB |
測量范圍 | -11dB~ 68 dB ,步長1dB |
分辯率 | 1dB |
傳感器中心頻率 | 40kHz±1kHz |
傳感器直徑 | 16mm |
指示器 | 彩色背光 LCD |
顯示分辨率 | 320X240 |
橫向靈敏度 | 50us/Div ~2m s /Div |
垂直靈敏度 | 4uv/Div ~400uv/Div (超聲波) |
400uv/Div ~40mv/Div(TEV) | |
觸發模式 | Auto, Norm,Sign |

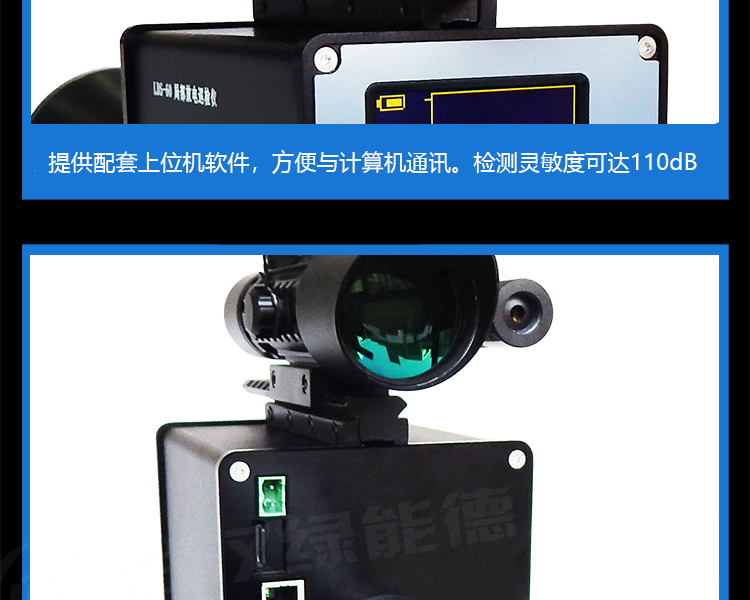

PC連接接口 | USB連接 |
充電方式 | 專用充電器 |
數據存儲 | 支持SD卡存儲 |
操作時間 | 完全充電后每套可使用4至5小時 |

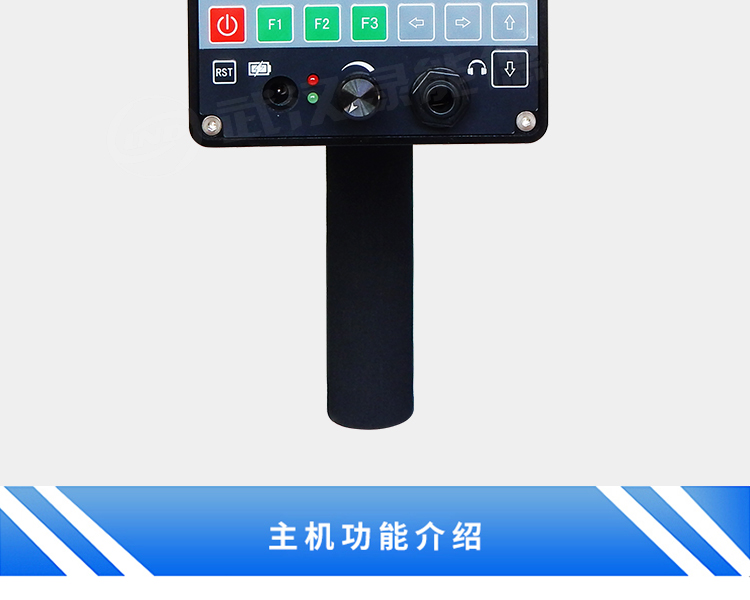

控制器 | 薄膜鍵盤 |
連接器 | 2.1mm 低壓直流充電器輸入 |
3.5mm 立體聲耳機插座 | |
外部超聲波傳感器輸入 | |
耳機 | 最小 8 歐姆 |
工作溫度 | -10~ 45 ℃ |
濕度 | 0 -90 % RH 無凝露 |
尺寸 | 主機 245x132x45 mm;拋物面直徑:275mm; |
重量 | 1kg(主機) 0.5kg(傳感器) |
額定電壓 | 90 ~ 264V AC |
頻率 | 47 - 63Hz |
充電電壓 | 12V DC |
充電電流 | 500 mA |
完全充電所需時間 | 5 小時 |
傳感器中心頻率 | 40 kHz |
傳感器直徑 | 16mm |
拋物面反射器外直徑 | 275mm |
拋物面反射器標準直徑 | 250mm |
重量 | 0.6 kg |
工作溫度 | -10 - 50 ℃ |
濕度 | 0 -90 %相對濕度,無凝露 |
