局部放電是指絕緣體由于電場分布不均、局部場強過高而導致的絕緣介質中局部范圍內的放電或擊穿現象,是造成絕緣劣化的主要原因,也是劣化的重要征兆和表現形式,與絕緣材料的劣化和擊穿密切相關。因此,對電力設備局部放電的有效檢測具有非常重要的意義,目前國內外電力系統均廣泛使用超聲局放檢測原理實現電氣設備的絕緣檢測。

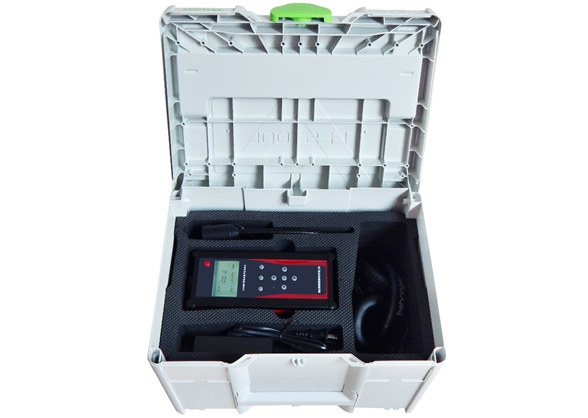

LDS 8 0 0 局部放電檢測儀能夠提供一攬子狀態維護方案。它重新定義了超聲波檢測的范圍,把人類的聽覺范圍延伸到極致!它既能檢測電氣設備的局部放電故障,又能檢測電廠壓力容器及管道的內外氣液泄漏,成為工業汽液堵漏增效的節能助手。
產品別稱:局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統
功 能 |
多功能泄漏探測器 |
屏 幕 |
高分辨率,帶背光液晶顯示器(240×160像素) |
內置的傳感器 |
內置高靈敏度傳感器(標準配置) |
外部傳感器 數據記錄器 |
通過特定的連接器鏈接(LEMO 8針連接器) 共有4000測量(測量數據) |
電池組(*)
自動斷電 |
可充電電池類型:標準容量:8Ah |
工作溫度 |
-15℃~+60℃ |
外殼 |
進口軋制鋁材 |
重量 |
約900g(含電池及皮套) |
尺寸 |
220mm×100mm×40mm(長×寬×高) |
耳機 |
噪音隔離,NRR25分貝 |
(*)為最佳性能,此電池組配備了電子化管理系統(包括數字序列號、容量和溫度管理)。
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線:000068705
1、操作智能化。無需關心局放的放電次數、放電相位等結果,甚至無需分析復雜多變的放電圖譜,儀器復雜的數據處理及智能判斷使非專業人員也能高效、準確地實現電氣設備局部放電的測量;
2、超強抗干擾。LDS 8 0 0 局部放電檢測儀采用德國原裝鋁合金機殼,可有效屏蔽外界強電磁干擾,保證數據的可靠采集;
3、傳感器多樣化。通過配置不同的傳感器可以實現對變壓器、開關柜、G I S、電纜、高壓線路等設備實現檢測,極大提高了儀器的靈活性;
4、采用高靈敏度進口傳感器。LDS 8 0 0 所采用的高靈敏度傳感器增益相比常規傳感器至少高出 6 d B;
5、持久而威猛的供電系統。LDS 8 0 0 局部放電檢測儀采用進口高能效鋰聚合物電池,使儀器的續航時間達到1 2小時;
6、采用安全的激光定位技術。實用的激光定位功能使您不再為找不到放電區域而煩惱。
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
測量通道 | A、B 2通道(能同時對放電信號進行采集) |
檢測靈敏度 | 0.1pC |
測量頻帶 | 3dB帶寬10kHz~300kHz |
程控濾波器設置檔位 | 低端:10,20,40kHz |
高端:100,200,300kHz | |
增益動態范圍 | 120dB |
采樣速度 | 每通道0.1μs/點 |
采樣精度 | 8位±1/2LSB |
測試電壓頻率 | 30,100,150,200,250Hz或任意Hz |
校準脈沖發生器 | HTJF-301 |
校準脈沖電壓 | 10V,5V,2V,1V,0.5V,0.2V六檔可調 |
校準電容 | 50pF,200pF兩檔可調 |
校準脈沖電壓上升時間 | <60ns、脈沖寬度>20μs |
校準脈沖電壓下降時間 | >100μs |
校準脈沖相角可調范圍 | 0~360度 |
局部放電峰值顯示 | 0~10000pC |
元器件包裝方式 | 長久可用的包裝 |
工作電源 | AC 220V±10%,50Hz、功率<100VA、保險0.5A |
