產品簡介 Product Introduction

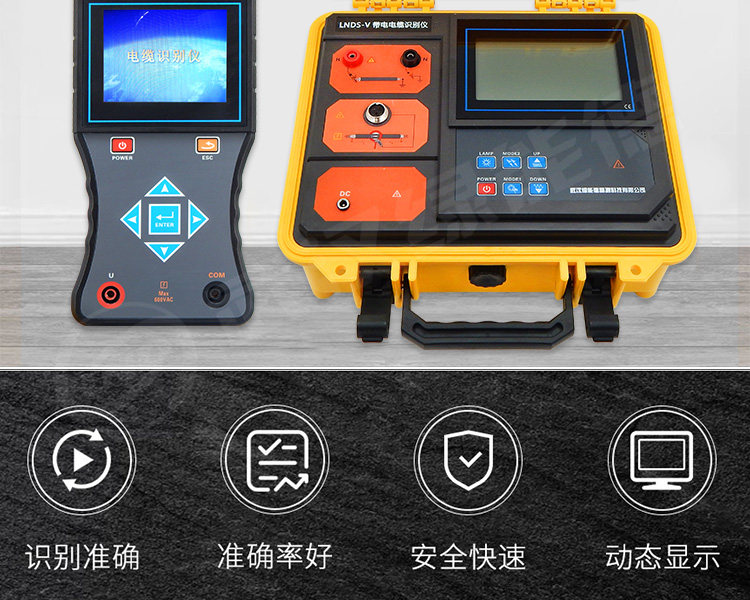

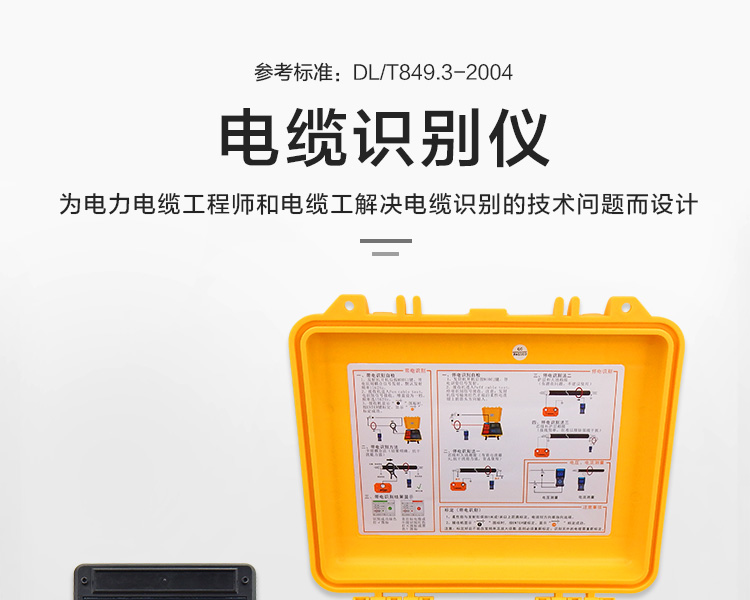

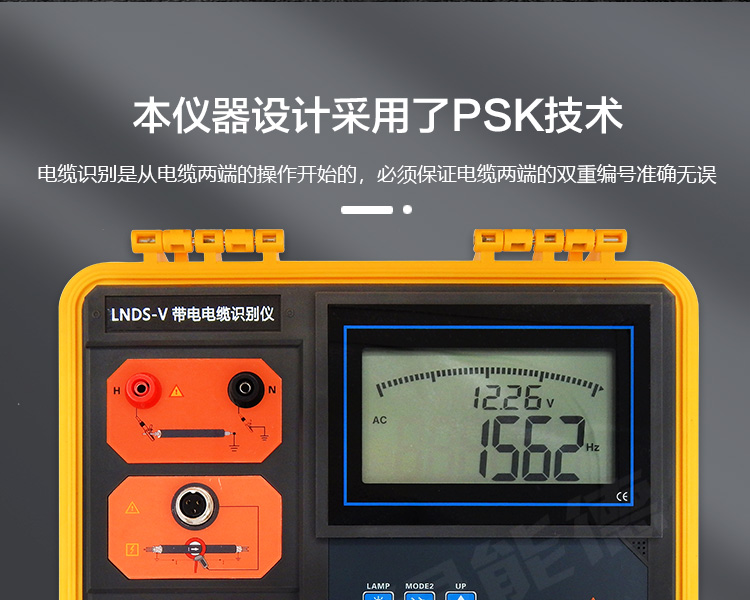

電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品只適用于已停電的電纜的現場識別，嚴禁將本電纜識別儀接入正在運行的電力電纜！本儀表由發射機，接收機，柔性電流鉗等組成。

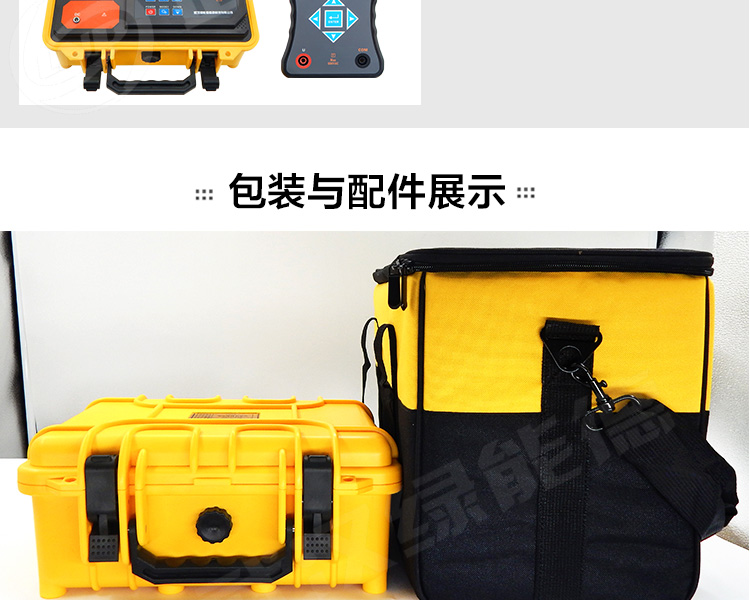

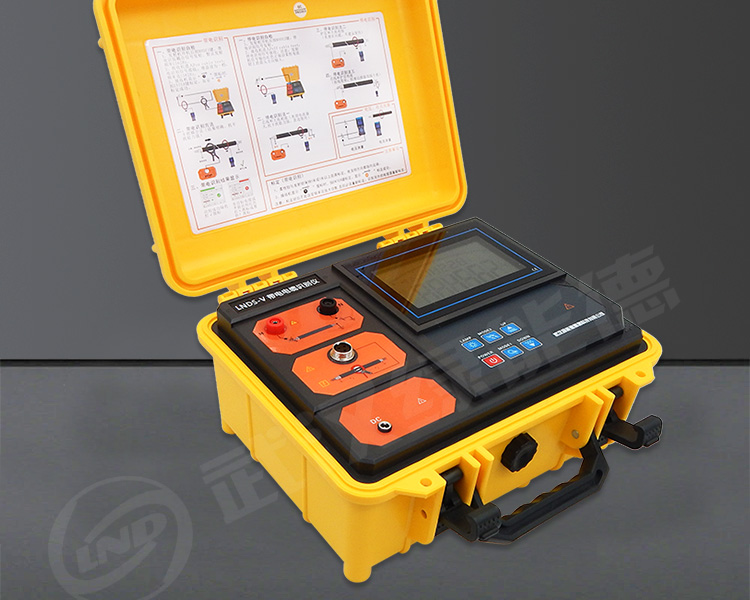

發射機采用脈沖電流原理，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。

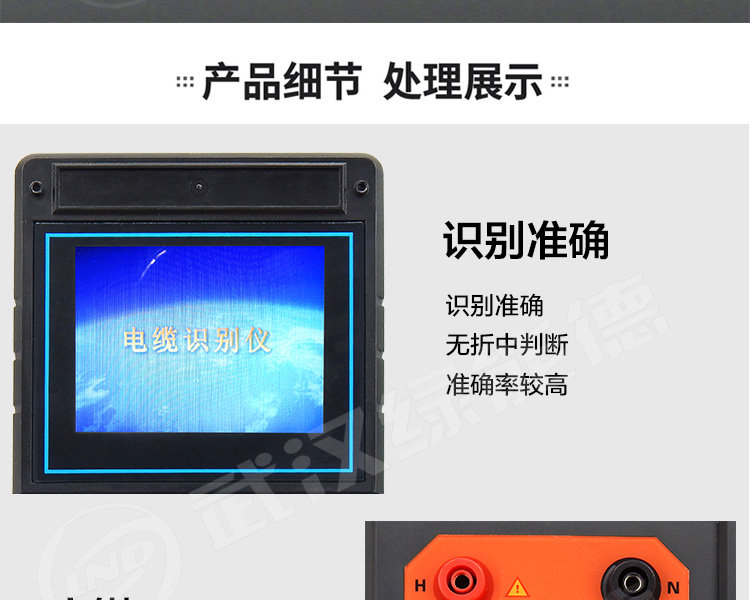

接收機為手持設備，3.5寸彩色液晶屏，內置高速微處理器，對發射機的脈沖編碼電流信號進行識別并解碼。電子表盤指示信號強度，精美直觀；彩色光柵動態顯示，一目了然，能快速自動識別目標電纜。同時具有交流電壓檢測功能，量程為AC 0V～600V(50Hz/60Hz)。

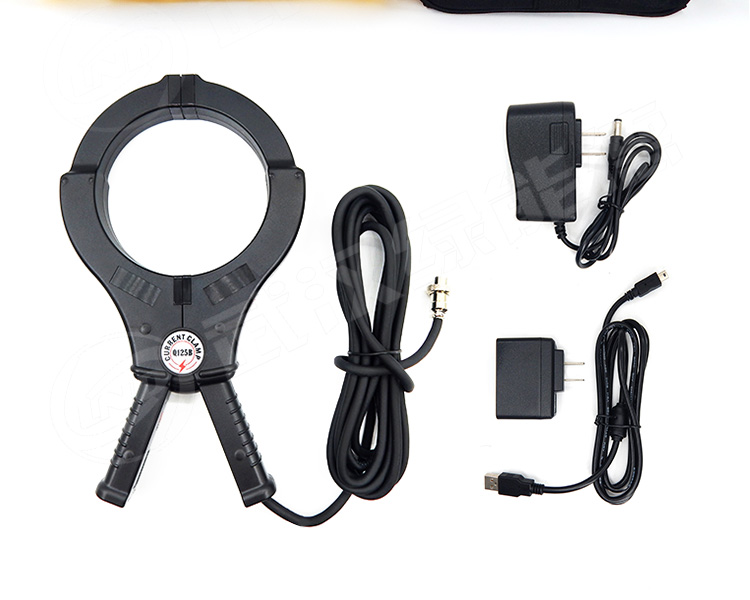

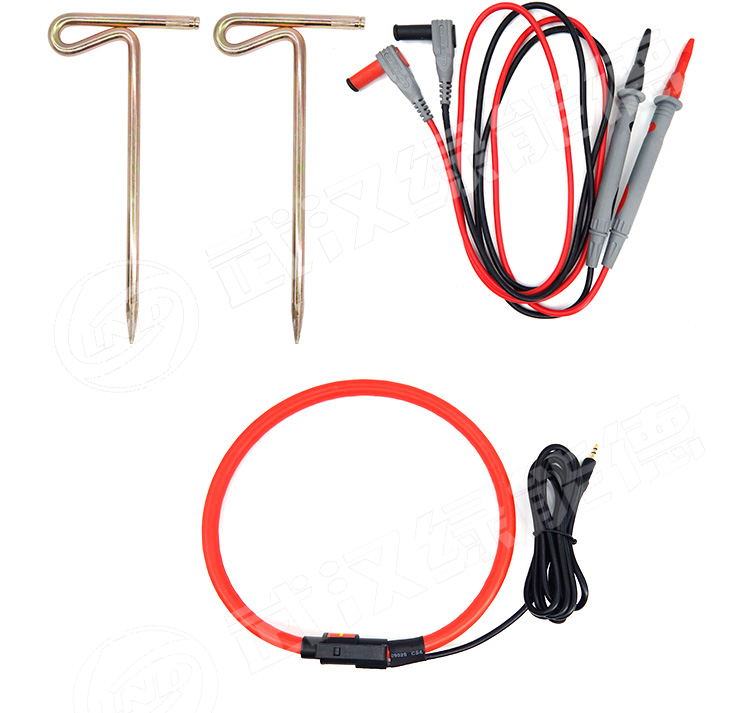

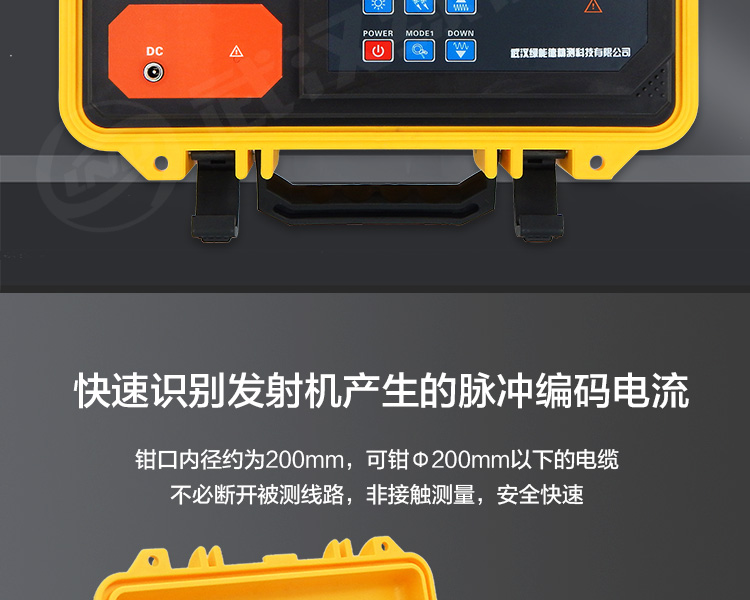

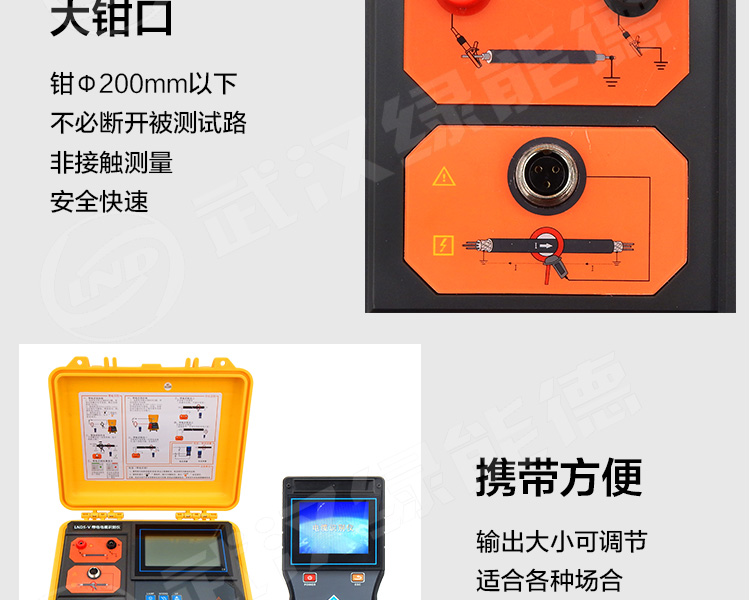

柔性電流鉗為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必?cái)嚅_(kāi)被測線路，非接觸測量，安全快速。
產品別稱：電纜識別儀、電纜識別設備、快速電纜識別裝置、多功能電纜識別儀、帶電電纜識別儀
產品參數 Product Parameters
技術參數
基準條件和工作條件
影響量 基準條件 工作條件 備注 環境溫度 23℃±1℃ -10℃～40℃ / 環境濕渡 40%～60% ＜80% / 被測電壓頻率 50Hz±1Hz 10Hz～1000Hz / 接收機工作電壓 7.4V±0.5V 7.4V±1V / 發射機工作電壓 11.1V±0.5V 11.1V±1.5V / 外電場、磁場 應避免 被測電纜位置 被測電纜處于柔性線圈的近似幾何中心位置
發射機規格
功 能 產生脈沖編碼電流信號；顯示剩余電池電壓 電 源 11.1V大容量可充鋰電池，充滿電連續工作約8小時 脈沖電壓 500V 脈沖電流 最大30A（取決于回路電阻的大?。? 脈沖頻率 1 次/秒 脈沖寬度 2ms 工作溫度 -10℃～40℃ 存儲條件 -20℃~50℃，≤95％RH, 無結露 尺 寸 320mm×275mm×145mm LCD尺寸 128mm×75mm LCD顯示域 124mm×67mm 發射機質量 2.5kg 總質量 3.3 kg（含接收機） 接收機規格
功 能 識別并解碼脈沖電流信號；交流電壓測量 電 源 7.4V 大容量可充鋰電池，USB 充電接口，充滿電連續工作約 8 小時 額定電流 約 180mA max 顯示模式 3.5寸真彩液晶屏顯示，彩色電子表盤指示 電纜識別成功 綠色光柵順時針動態指示 非目標電纜 紅色光柵逆時針動態指示 接收機尺寸 207mm×101mm×45mm 柔性線圈 長約630mm，線徑6mm或12.5mm 線圈內徑 φ200mm 檢測范圍 線圈可檢測回路電阻為0Ω～2kΩ的脈沖信號；檢測回路電阻為2kΩ時，需保證發射機電池電量為10V以上 電壓量程 AC 0.01V～600V(50Hz/60Hz) 電壓精度 ±1%±1dgt 識別信號 彩色光柵動態顯示信號強度 檢測速率 約1次/秒 電池電壓 當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電 工作溫濕度 -10℃～40℃；80%Rh以下 存放溫濕度 -10℃~50℃，≤95％RH, 無結露 接收機質量 370g(帶電池) 電流鉗質量 172g 注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線：4000068705
產品特征 Product Characteristics
- 1、發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越
- 2、柔性電流鉗為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。
-
產品證書 Product Certificate
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
