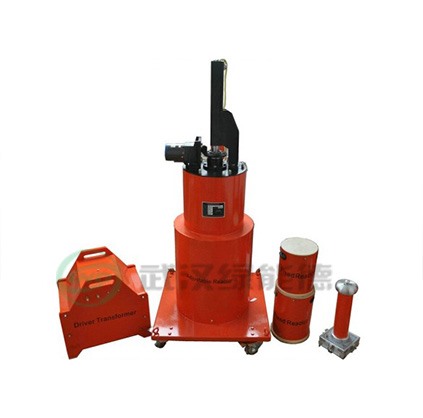

產品簡介 Product Introduction
隨著電力系統的發展，運行設備的容量越來越大，如火力發電機組，單機容量已超過1000MW，水力發電機組，單機最大容量已達800MW；這些設備的交流工頻耐壓試驗，如果用傳統的試驗設備（即工頻試驗變壓器），則由于試驗需要的容量大，試驗變壓器、調壓器十分笨重，大容量試驗電源在現場也很難解決，現場試驗極不方便。工頻耐壓測試儀，無論從試驗電源容量、設備重量、試驗波形及投資等方面都具有優勢。工頻耐壓測試儀主要針對單機容量在250MW及以下水力發電機的交流耐壓試驗設計制造。
產品別稱：工頻諧振、工頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、調感式工頻諧振耐壓裝置、工頻耐壓測試儀
產品參數 Product Parameters
技術參數
額定輸出電壓 0～60kV(AC有效值)及以下 輸出頻率 50Hz 諧振電壓波形 純正弦波，波形畸變率≤1% 工作制 滿功率連續工作時間1min 品質因素 10～40 最大試驗容量 3000kVA及其以下 工作電源 380V±15%、工頻50Hz 系列產品配置(適用范圍(出口電壓20kV及以下電壓的發電機或電機的交流耐壓試驗，試驗頻率：50Hz))
產品型號 控制臺 調壓器 電抗器(干式) 勵磁變(干式) 分壓器 適用范圍 LNXZ(L)- 200kVA/25kV 30kW 30kVA(電動) 200kVA/25kV 可調一臺 30kVA 干式 30kV 水力發電機。0.4～1.0μF。(10kV/40MW) LNXZ(L)- 300kVA/50kV 60kW 60kVA(電動) 300kVA/50kV 可調一臺 60kVA 油浸式 50kV 火力發電機。0.27～0.33μF。(20kV/300MW) LNXZ(L)- 600kVA/50kV 60kW 60kVA(電動) 200kVA/50kV 可調一臺
400kVA/50kV 可調一臺60kVA 油浸式 50kV 火力發電機。0.113～0.45μF。(20kV/600MW) LNXZ(L)- 1200kVA/50kV 120kW 120kVA(感應) 200kVA/50kV 固定兩臺
800kVA/50kV 可調一臺120kVA 油浸式 50kV 水力發電機。0.6～1.8μF。(20kV/250MW) LNXZ(L)- 2750kVA/55kV 300kW 300kVA(感應) 750kVA/55kV 固定兩臺
1250kVA/55kV 可調一臺120kVA 油浸式 60kV 水力發電機。1.6～3.3μF。(20kV/770MW) 注：可根據試品對象參數定制解決方案
電力系統常用水力發電機的電容量參考表
水力發電機 額定容量(WM) 額定電壓(kV) 相電容(μF) 72.5～85 10.5 0.694 125～150 / 1.8～1.9 300 15.75 1.7～2.5 400 18.0 2～2.5 600 / 2.1～2.5 注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線：400-0068-705
產品特征 Product Characteristics
-
1、由于諧振無功全補償，電源和設備的功率僅為被試品所需容量的1/10以下(1/Q10)；同容量的體積小，重量輕，裝置輸出容量大而所需配置的電源容量小，價廉，使用操作便捷而安全。
-
2、串聯諧振實際是個電流濾波回路，使通過被試品的電流基本是基波電流，輸出電壓的波形畸變率(THD)極小，優于現有所有類型的交流耐壓設備。
-
3、試品閃絡或擊穿后的短路電流僅為短路前試驗電流的1/10以下的(1/Q)能有效防止擊穿后擴大對故障點的損傷。
-
4、閃絡后立即自動熄弧，熄弧后恢復諧振狀態電壓建立的過程較長(秒數)是一個穩態的建立過程，既無電壓過沖之慮更無微秒級毫秒級瞬態過程的恢復過電壓的危險。
-
產品證書 Product Certificate
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
