變頻串聯諧振試驗成套裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗,具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

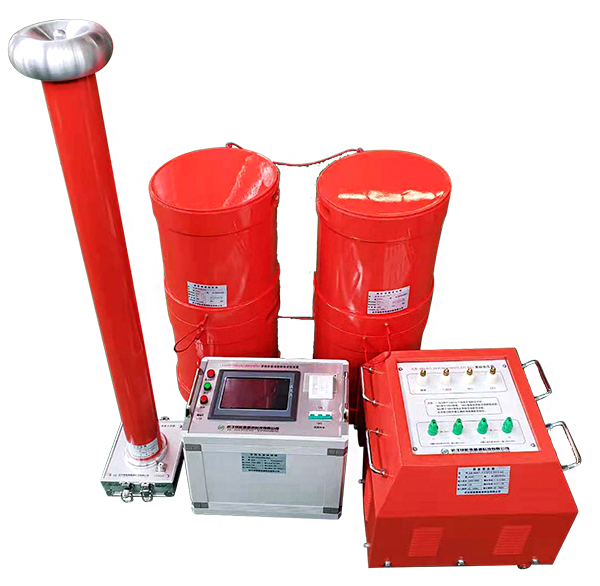

變頻串聯諧振試驗成套裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器(選配)組成。
產品別稱:交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、電氣設備變頻串聯諧振耐壓裝置、串聯諧振試驗設備、變頻串聯諧振試驗成套裝置
額定輸出電壓 | 0~1000kV及其以下 |
輸出頻率 | 30~300Hz |
諧振電壓波形 | 純正弦波,波形畸變率≤1.0% |
工作時間 | 滿功率連續工作時間60min |
品質因數 | 30~90 |
頻率調節靈敏度 | 0.1Hz |
不穩定度 | <0.05% |
工作電源 | 單相220V或三相380V±10% |
工頻50Hz±5% |
產品型號名稱 | 變頻源 | 諧振電抗器 | 激勵變壓器 | 分壓器 | 適用范圍 |
LNXZ-50/50 | 4kW | 25kV/1A二臺(干式) | 4kVA(干式) | 50kV | 1000kVA及以下10kV電力變。10kV開關、母線、PT、CT等。10kV(300mm2)電纜≤1.0km |
LNXZ-108/108 | 6kW | 27kV/1A四臺(干式) | 6kVA(干式) | 110kV | 31500kVA及以下35kV電力變。35kV開關、母線、PT、CT等。10kV(300mm2)電纜≤2km。35kV (300mm2)電纜≤0.5km |
LNXZ-200/200 | 10kW | 50kV/1A四臺(干式) | 10kVA(干式) | 200kV | 50000kVA及以下110kV電力變。110kVGIS、PT、CT等(預防性試驗)。35kV(300mm2)電纜≤1.0km。10kV (300mm2)電纜≤2.0km |
LNXZ-270/270 | 15kW | 45kV/1A六臺(干式) | 15kVA(干式) | 300kV | 50000kVA及以下110kV電力變。110kVGIS、PT、CT等。35kV(300mm2)電纜≤1.2km。10kV (300mm2)電纜≤3.0km |
LNXZ-800/400 | 30kW |
50kV/2A八臺(干式); 100kV/2A四臺(油浸式) |
30kVA(干式); 30kVA(油浸式) |
400kV | 80000kVA及以下220kV電力變。50000kVA及以下110kV電力變。110kV/220kVGIS、PT、CT等。35kV(300mm2)電纜≤2.0km。110kV (300mm2)電纜≤0.7km |
LNXZ-1600/800 | 60kW | 200kV/2A四臺(油浸式) | 60kVA(干式) | 800kV | 80000kVA及以下220kV電力變。50000kVA及以下110kV電力變。500kVGIS、PT、CT等。220kV開關、GIS、PT、CT等。110kV(400mm2)電纜≤1.5km。220kV (400mm2)電纜≤1.0km |
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線:400-0068-705
1、同電壓等級、同容量的電抗器其體積較小、重量較輕;在額定負載時溫升??;采用干式澆注,機械強度高,電氣絕緣性能好,美觀可靠。
2、變頻電源控制箱容量裕度大;保護功能強;輸出波形好;穩定性好;具備多種工作模式,操作方便;單相220V或是三相380V輸入電源通用,方便現場取電。
3、配置靈活??蛇x配不同類型電抗器,滿足不同試品要求,實現一機多用,性價比高。
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
