產品簡介 Product Introduction

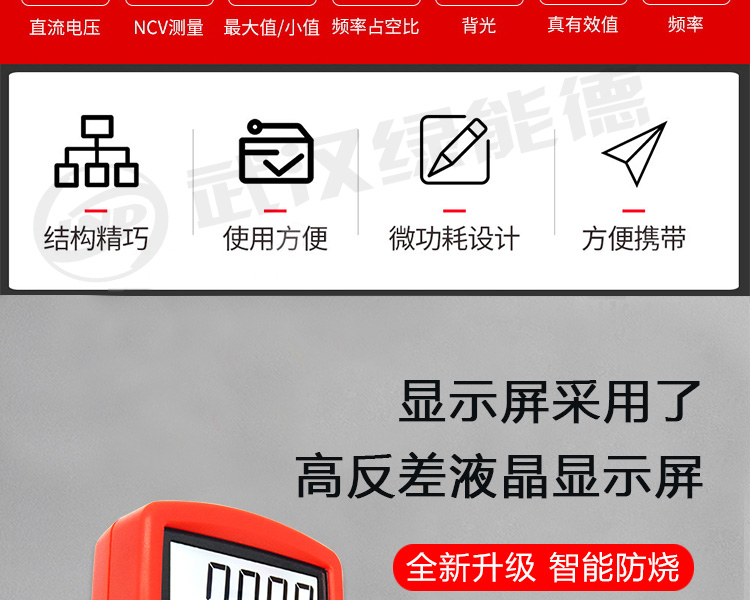

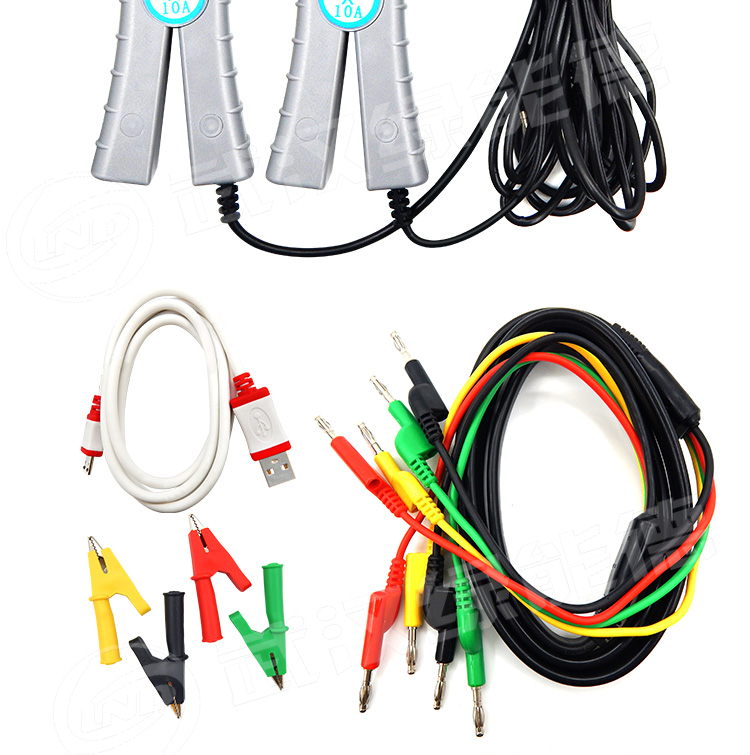

相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量儀表。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示屏采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得最佳視覺效果。

相位伏安表外殼采用工程絕緣材料，另配橡皮防振保護套，安全、可靠。

產品別稱：相位表、雙鉗相位表、雙鉗相位伏安表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、數字式雙鉗相位表、低壓伏安相位檢測表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表、雙鉗數字式相位表、雙鉗式伏安相位表、雙鉗伏安相位表、數顯雙鉗相位表、相位伏安表

產品參數Product Parameters

參比工作條件

環境溫度	(23±5)℃
環境濕度	(45～75)% RH
被測信號波形	正弦波、β=0.02
被測信號頻率	(50±0.2)Hz
被測載流導線在鉗口中的位置	任意
測量相位時被測信號幅值范圍	100～220V、0.5～1.5A
外參比頻率電磁場干擾	應避免

交流電壓測量誤差

量限	分辨率	基本誤差極限
20V	0.01V	±(1.2%RD+2)
200V	0.1V	±(1.0%RD+2)
500V	1V	±(1.2%RD+2)

額定工作條件

環境溫度	(0～40)℃
環境濕度	(20～80)% RH
被測信號波形	正弦波、β=0.05
被測信號頻率	(50±0.5)Hz
被測載流導線在鉗口中的位置	任意
測量相位時被測信號幅值范圍	測U1-U2相位時：30V～500V
	測I1-I2 相位時：10mA～10.00A
	測U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A
外參比頻率電磁場干擾	應避免
額定工作誤差極限	在上所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍

工頻相位測量誤差(測U1-U2相位時電壓輸入回路阻抗：40KΩ)

范圍	分辨率	基本誤差極限
0～360°	1°	±3°

其他技術特性

顯示位數	四位半
采樣速率	3次/秒
電源	單個9V迭層電池、電源電流小于5mA
外形尺寸	表殼尺寸	192×95×55mm3
	鉗殼尺寸	140×42×20mm3
	鉗口尺寸	Φ7mm×9mm
重量	表體	280g
	測量鉗	2×200g
儲存條件	溫度	－10℃～50℃

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。

2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線：4000068705

產品特征 Product Characteristics

• 1、耐壓：電壓輸入端與表殼之間、鉗形電流互感器(電流鉗)鐵芯與鉗柄及副邊繞組線圈之間能承受1000V/50Hz、兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時1min的試驗
• 2、絕緣電阻：數字雙鉗相位伏安表線路與外殼之間、兩電壓輸入端之間：≥10MΩ
•

•
