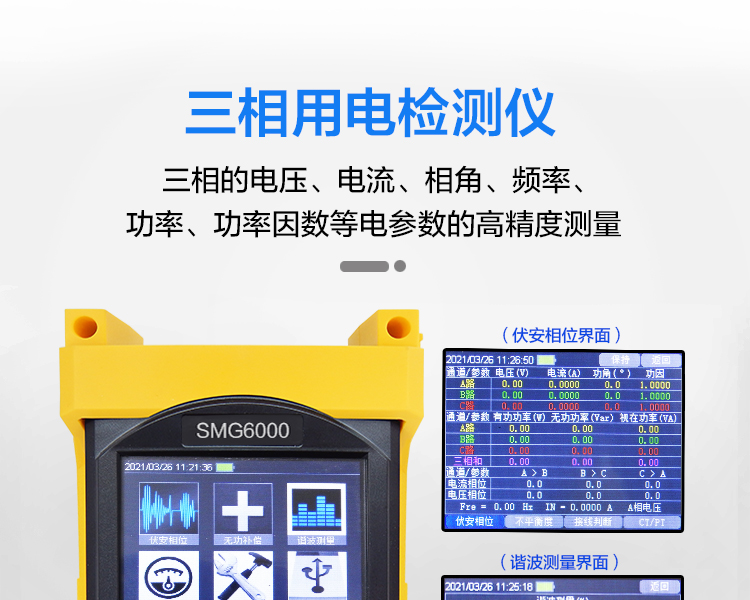

本儀器是進行三相電參數測量、保護回路CT接線正確性分析和三相電電壓電流不平衡度檢測的儀器,可以完成三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量,更為獨特的是,能分析CT接線的正確性檢查電力線用電平衡情況。并具有電能計算功能。
本儀器設計上采用高速ARM處理器作為下位機進行電參數的測量,完全圖形化界面,真彩色顯示,觸摸屏操作人機界面友好,儀器便于攜帶,功能強大。
產品別稱:多功能用電檢查儀、多功能三相用電檢查儀、用電檢查儀、三相多功能用電檢測儀、多功能用電檢測儀。

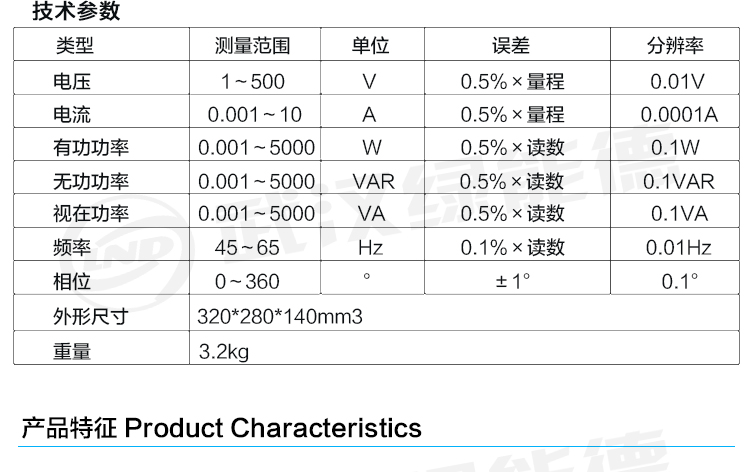

類型 | 測量范圍 | 單位 | 誤差 | 分辨率 |
---|---|---|---|---|
電壓 | 1~500 | V | 0.5%×量程 | 0.01V |
電流 | 0.001~10 | A | 0.5%×量程 | 0.0001A |
有功功率 | 0.001~5000 | W | 0.5%×讀數 | 0.1W |
無功功率 | 0.001~5000 | VAR | 0.5%×讀數 | 0.1VAR |
視在功率 | 0.001~5000 | VA | 0.5%×讀數 | 0.1VA |
頻率 | 45~65 | Hz | 0.1%×讀數 | 0.01Hz |
相位 | 0~360 | ° | ±1° | 0.1° |

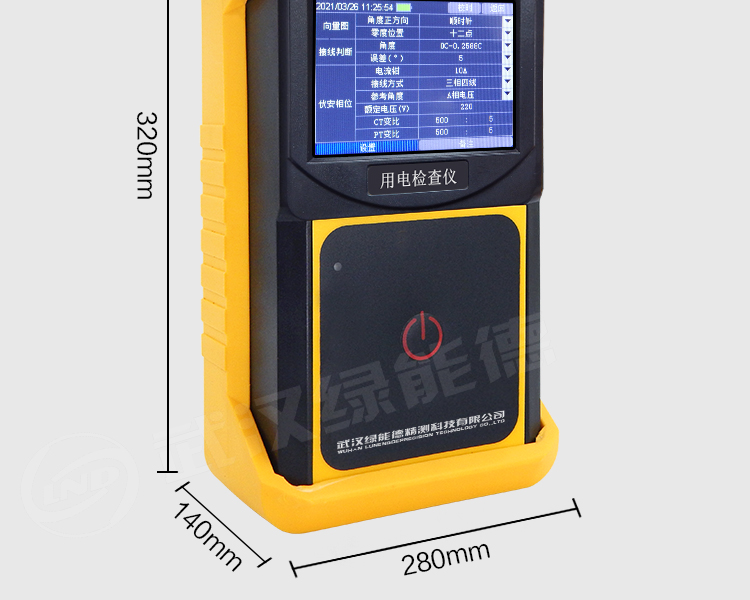

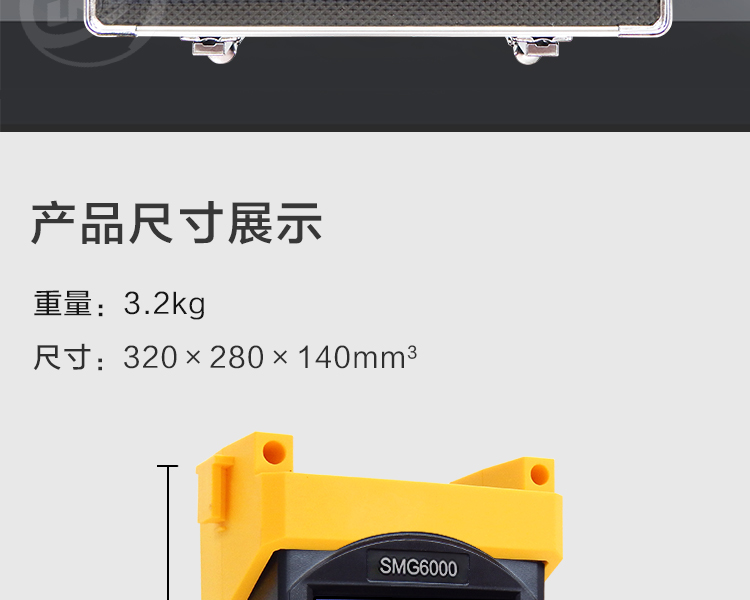

外形尺寸 | 320*280*140mm3 | |||
重量 | 3.2kg |

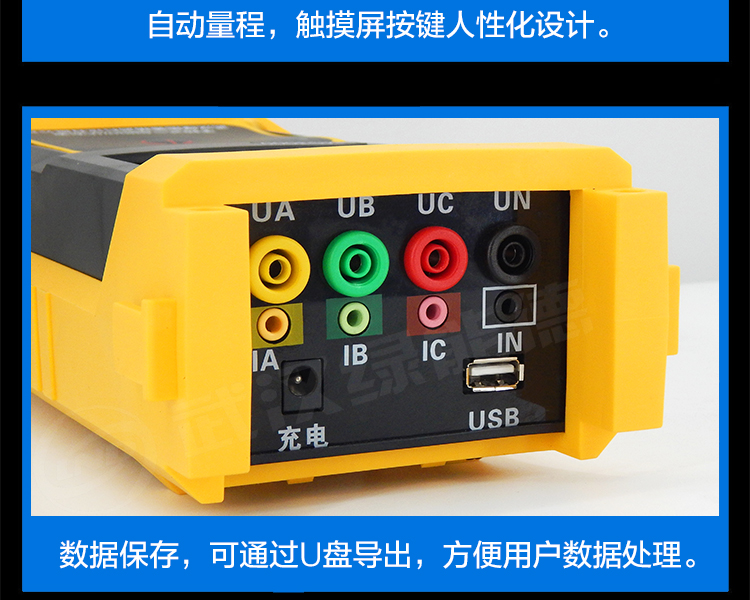

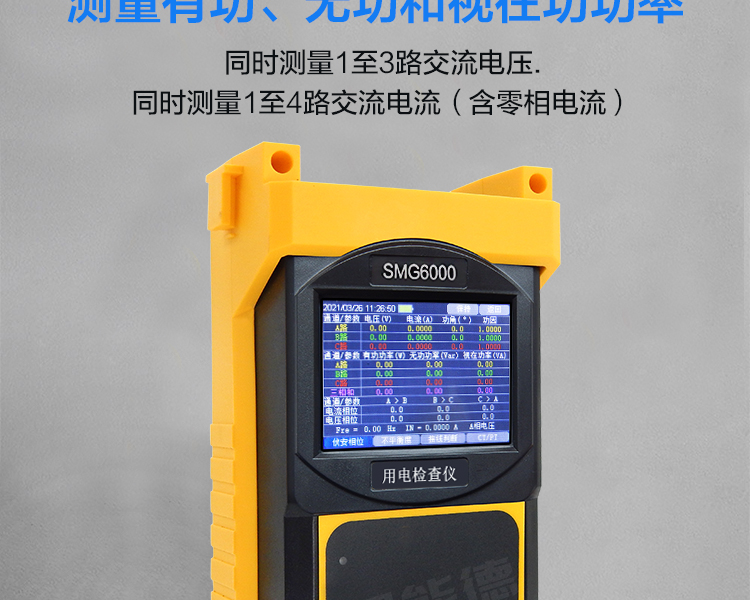

1、同時測量1至3路交流電壓
2、同時測量1至4路交流電流(含零相電流)
3、測量電壓間、電流間、電壓與電流間的相位
4、測量電網頻率
5、測量有功、無功和視在功功率
6、測量功率因數
7、測量31次以內諧波
8、分析CT接線的正確性以及電能表接線錯誤判別
9、三相三線兩元件電能表192 種接線錯誤檢測和判定,并給出其向量圖、接線圖、 功率表達式和文字說明

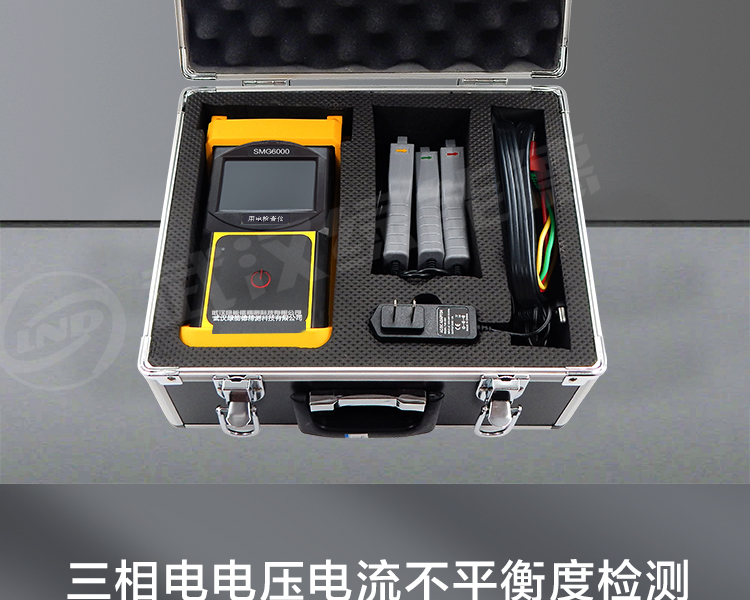

10、三相電電壓電流不平衡度檢測
11、測相電壓范圍:5-500V, 測相電流范圍:5mA-10
12、顯示六角向量圖
13、作為漏電流表使用
14、低功耗設計,最長持續(xù)使用時間可達12小時
企業(yè)產品嚴格按照國際、國家標準及行業(yè)規(guī)程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
