該裝置是一套用于探測、分析并連續監測高壓開關柜內部局部放電信號及開關柜電纜頭、觸頭、母排等處溫升的在線監測裝置。局放監測采用無源非接觸式UHF傳感器,溫升監測采用無源無線測溫傳感器,裝置主機采用局放和溫升監測一體化設計,滿足開關柜運行狀態下的局部放電監測和定位,監測數據實時上傳至遠方后臺,實現開關柜絕緣狀態在線診斷和預警。
電源 | DC17V-DC72(標準:DC48V)或者AC220 |
---|---|
裝置采集通道 | 單通道、四通道、六通道、八通道(具體根據訂貨要求配置) |
功耗 | 1W |
檢測頻帶 | 200Mhz~2000Mhz |
檢測靈敏度 | 5p C |
通信協議 | modbus RTU、具備遙測、遙信功能 |
外形尺寸 | 128.5mmx76.5mm(安裝尺寸:118.5mm*50mm) |
環境條件 | -20℃——+70℃,10-95℃ RH 非冷凝 |
1、采用高頻信號檢測與分析技術,對高壓開關柜內部局部放電實時在線監測和分析,實現在線診斷和預警;
2、對局部放電信號強度、脈沖次數、放電次數等參數進行分析和判斷,識別局部放電信號并除去外界噪音信號干擾;
3、配有內容內容豐富的局部放電信號數據庫和電磁噪音數據庫,對檢測到的局放信號進行自動分析、判斷和識別;
4、通過電纜頭處的無線溫度傳感器的溫度數據結合局放數據,通過特定的算法(邊緣算閥)實時局放的監測和局放點的定位;
5、局放信號的取樣分析頻帶在高頻波段,具有較強的現場抗干擾能力強,系統判定準確度高無誤報;
6、具有智能分析、定位、預警和報警功能,具有遙測和遙信信號輸出功能。

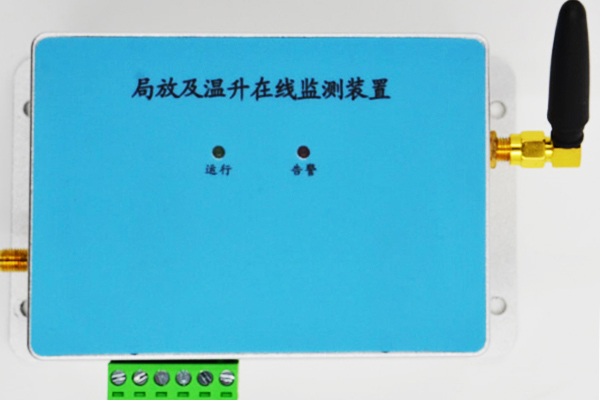

名稱:局放及溫升采集裝置
安裝位置:儀表室
安裝方式:導軌安裝
電源:AC/DC 110-220或者DC48
尺寸:125mm*76mm*66mm
名稱:超高頻局放傳感器
安裝位置:電纜室
安裝方式:強磁吸附安裝
原理:無源非接觸式超高頻
尺寸:165mm*85mm*30mm
IP等級:IP65

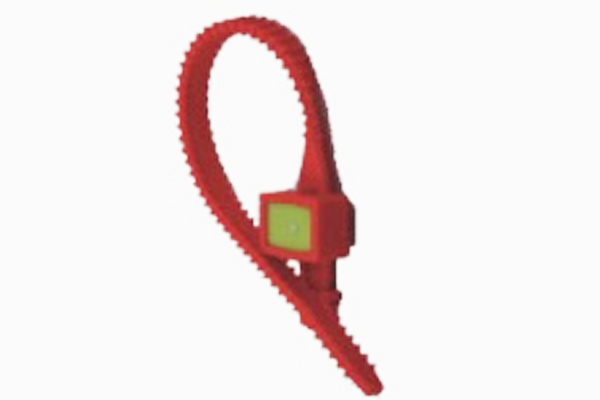

名稱:無源無線測溫傳感器
安裝位置:母排、觸頭、電纜頭
安裝方式:捆扎安裝
原理:無源無線
取能:電磁場
尺寸:45mm*15mm*5mm
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
