變壓器內部發生局部放電時,伴隨產生電脈沖、超聲波、光、熱等物理現象或者化學變化。只要變壓器內部存在局部放電,就一定會產生高頻的電氣擾動,并將向所有與其有連接的電器回路傳播,所以,在中性點接地線、油箱接地線等處流過脈沖電流,利用脈沖電流傳感器在這些測量點檢測局部放電信號實現對變壓器局部的在線監測。監測數據實時上傳至后臺。
工作電源 | AC220AC/DC |
---|---|
功耗 | 2W |
監測原理 | HFCT |
檢測頻帶 | 100MKHz~100MHz |
檢測靈敏度 | 5p C |
通信協議 | modbus RTU、具備遙測、遙信功能 |
外形尺寸 | 128.5mmx76.5mm(安裝尺寸:118.5mm*50mm) |
環境條件 | -20℃——+70℃,10-95℃ RH 非冷凝 |
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線:000068705
1、采用HFCT檢測與分析技術,對高壓變壓器運行狀態進行實時在線監測并分析運行狀態下的局部放電水平;
2、監測放電量,放電相位,放電次數,放電脈沖,分辨率小于10μs,并可按照客戶要求提供有關統計參數;
3、系統能顯示工頻周期放電圖、二維(Q-Φ,N-Φ.A-Q)及三維(N-Q-Φ)放電譜圖;
4、提供放電發展趨勢分析、設置報警、進行歷史查詢以及打印報表等多項功能;
5、系統內置四種標準的放電模式庫,能進行放電類型識別,根據不同類型的放電趨勢所造成的絕緣缺陷進行評估,對異常情況進行報警。

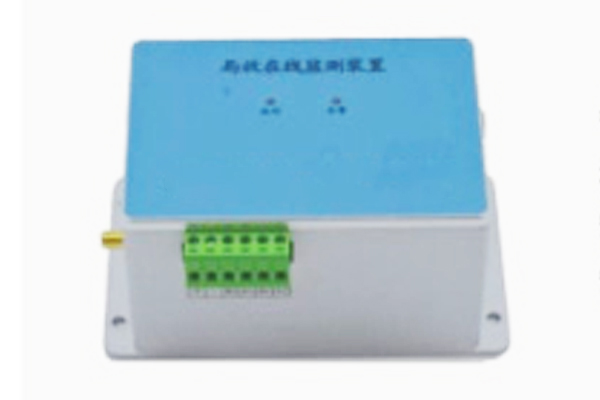

名稱:干式變壓器局放監測裝置
適用范圍:35KV及以下變壓器
安裝方式:導軌安裝或者掛式安裝
安裝尺寸:125mm*76mm*66mm

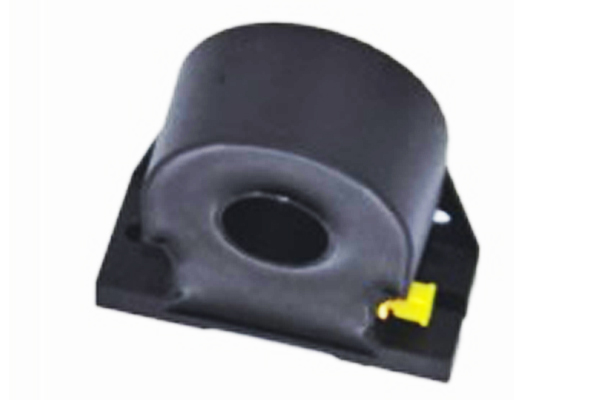

名稱:HFCT傳感器
安裝方式:接地線穿孔式安裝
適用范圍:35KV及以下變壓器
安裝方式:開口式安裝
安裝尺寸:70mm*28mm*65mm
IP等級:IP65
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
