二合一局放監測裝置是一款狀態巡檢智能監測裝置,由智能局放傳感器和匯集模塊組成,其用于監測各個不同電壓等級下的開關柜、變壓器局部放電現象,能夠有效的對配電設備進行智能巡檢。終端采用了成熟的LORA無線傳輸技術和低功耗技術,內置高性能電池作為運行電源,采用最新的暫態地電波、超聲、超高頻技術監測原理作為檢測手段,內置精確算法,能夠準確、及時、有效的反映出局部放電現象。
(一)智能傳感器
序號 | 項目 | 性能指標 |
---|---|---|
1 | 適用范圍 | 10kV及以上電壓等級開關柜及其內部高壓設備 |
2 | 檢測原理 | TEV或者AE或者UHF或者TEV+AE |
3 | 電池供電 | 4.2V/3.7V,內置電池 |
4 | 傳感器類型 | 超聲波傳感器、暫態地電壓傳感器、超高頻傳感器 |
5 | 超聲波傳感器 | 20kHz-500kHz |
6 | 暫態地電壓傳感器 | 3MHz-100MHz |
7 | 超高頻傳感器 | 200MHz-1500MHz |
8 | 通信方式 | 無線通信 |
9 | 通信距離 | 大于200米 |
10 | 尺寸 | 193mm*90mm*58mm |

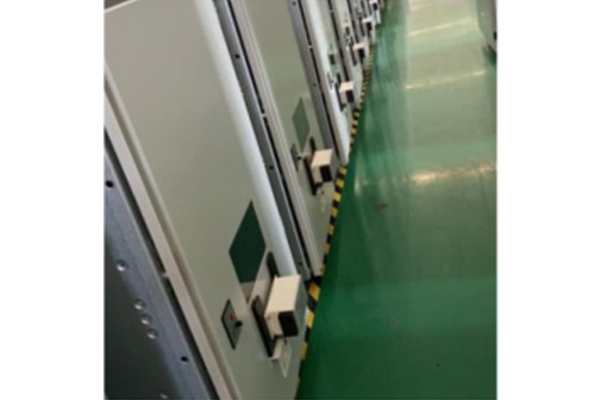

11 | 安裝位置 | 開關柜柜壁外側,帶電安裝 |
12 | 安裝方式 | 磁吸式、3M膠 |
(二)匯聚模塊(數據采集網關)
序號 | 項目 | 性能指標 |
---|---|---|
1 | 供電方式 | AC220V 50Hz/60Hz |
2 | 與智能傳感器通信 | 無線通信 |
3 | 與智能傳感器通信距離 | 200米無遮擋 |
4 | 與后臺通信 | RS485 |
5 | 波特率 | 9600(可設置) |
6 | 采集模式 | 實時采集 |
7 | 環境溫濕度 | -25℃-70℃,0-100%無凝露 |
8 | 固定方式 | 導軌卡式、固定安裝 |
9 | 尺寸 | 130mm*120mm*35mm |
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
