產品簡介 Product Introduction
用于斷路器分合閘動作過程中的分/合閘線圈和儲能電機的電流、時間、電壓的監測和實時錄波分析，通過裝置內部精準算法的處理、分析、計算，并將檢測結果與設定的參數值進行比較判定,對高壓斷路器運行的狀態進行了實時評估，判斷分合閘機構的磨損情況及衰化趨勢,并上傳全部監測數據至運程后臺，對超標項進行預警。
產品參數 Product Parameters
序號 項目 指標 1 額定輸入 ±5A 2 輸入測量范圍 ±30A 3 額定輸出 2.5V±0.625V 4 精度 1% 5 線性度 1% 6 響應時間 ＜3μs 7 電流消耗 15mA 8 負載阻抗 ≥10KΩ 9 傳感器頻帶范圍 DC~25KHz 10 傳感器供電電壓 DC+5V 11 傳感器安裝方式 開合式卡裝 12 環境參數 環境溫度 -10℃~+70℃ 環境濕度 ≤95% 海拔高度 ≤4500m
注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線：000068705
產品特征 Product Characteristics
-
1、記錄斷路器分/合閘過程中的分/合閘時間、儲能時間
-
2、記錄斷路器分/合閘過程中的分/合閘線圈電流、儲能電機電流、分合閘電壓、儲能電壓
-
3、記錄斷路器分/合閘過程中的分/合閘線圈電流曲線、儲能電機電流曲線
-
4、通過對電流波形的分析得到線圈的通斷電時刻、電機通斷電時刻等關鍵參量
-
5、通過分合閘線圈電流曲線的全面對比分析，結合斷路器正常運行參數值，對高壓斷路器運行的狀態進行了實時的監測和評估，判斷分合閘機構的磨損情況及衰化趨勢
-
6、通過對儲能電機電流波形幅值變化及頻率分析出儲能傳動結構的磨損情況及衰化趨勢
裝置組成 Device composition
-

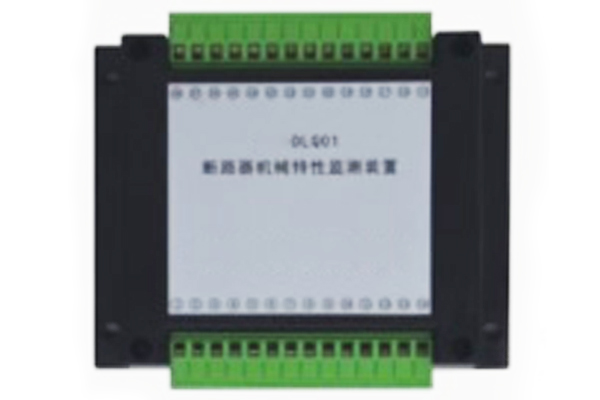

名稱：斷路器機械特性監測裝置
-
安裝位置：斷路器室
- 安裝方式：導軌式安裝
- 尺寸:115mm*90mm*40mm
-

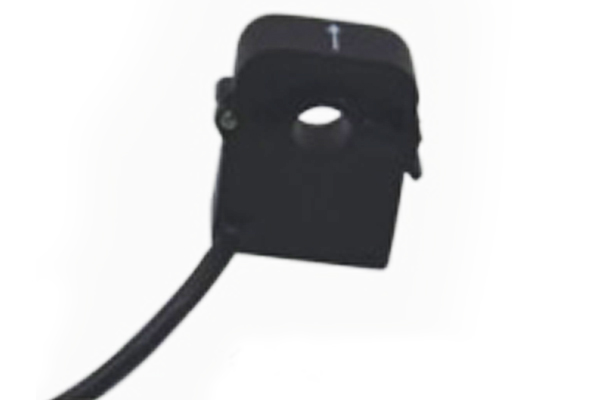

- 名稱：高精度直流電流傳感器
- 安裝位置：分合閘電流回路
- 安裝方式：開合式安裝
- 尺寸：25mm*12mm*30mm
-

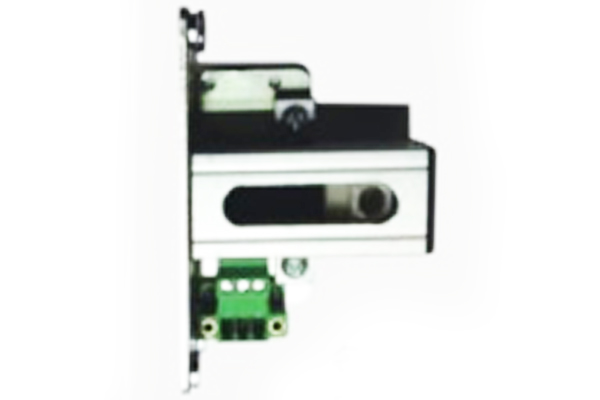

- 名稱：位移行程傳感器（選配）
- 安裝位置：斷路器
- 安裝方式：固定安裝
- 尺寸：55mm*85mm*25mm
-
產品證書 Product Certificate
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
