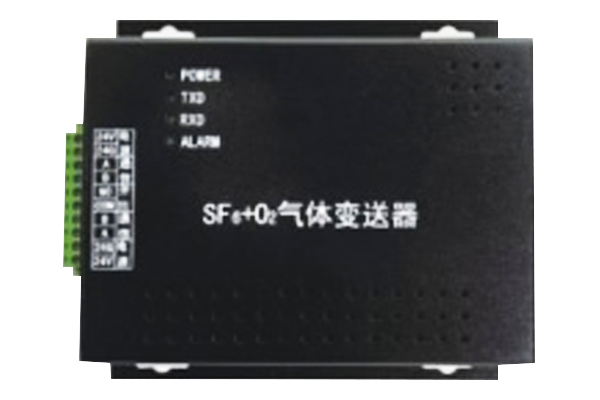

SF6氣體在線監測集 SF6/O2氣體綜合在線、柜內環境溫濕度、電氣接點無線測溫與一體,用于監測35KV電壓等級以下,SF6氣體斷路器開關柜因SF6氣體泄漏造成壓力降低,影響斷路器分、合閘瞬間產生的電弧快速熄滅而造成絕緣降低引發短路故障。實時監測數據通過485總線上傳DTU傳至遠程后臺,發生漏氣時自動報警,實現開關柜SF6氣體泄漏智能監控。
功能參數 | 技術參數 | |
---|---|---|
濃度測量 | SF610~1500ppm | |
氧氣測量 | O2 0~25% | |
無線測溫(選配) | 測溫范圍 | -25~125℃ |
無線頻率 | 2.4G/433MHz | |
環境溫濕度(選配) | -40~80℃ 0~99% | |
通訊參數 | RS485接口,通訊距離不超過1.5KM | |
2G或者4G上網模塊:網絡數據傳輸配合云平臺使用(選配) | ||
整機功耗 | ≤5VA | |
工作溫度 | -10~70℃ | |
工作濕度 | ≤90%RH,不結露,無腐蝕 | |
繼電器接點參數 | AC220V/5A無源接點 | |
絕緣電阻 | ≥100MΩ(溫度在10-30℃,相對濕度小于80%) | |
安裝方式 | 嵌入式面板安裝、導軌式安裝 | |
工作電壓 | AC85-265V/DC110-370V |
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線:000068705

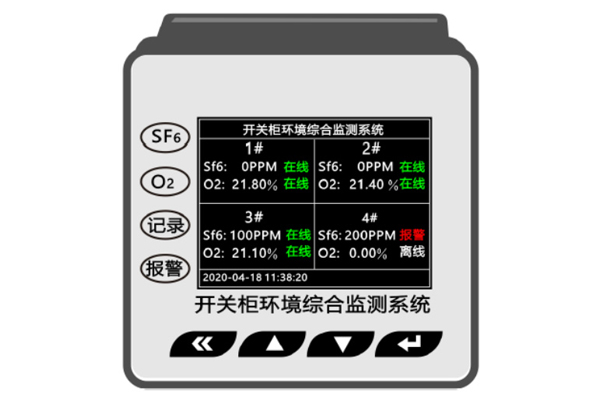

1、4.3寸彩色液晶顯示終端,實時顯示SF6-O2濃度、無線溫度、環境溫濕度等數據
2、裝置參數靈活可設,根據實際情況設定不同的報警閾值,操作方便,掉電數據不丟失
3、實時時鐘顯示,為監測數據和報警事件記錄提供準確的時間軸
4、實時遠傳監測遙測和遙信數據,并具有繼電器干接點,輸出干節點報警信號
5、標準ModBus-RTU協議,RS485總線通信,數據可通過DTU、繼保、通信管理機、物聯網關等裝置實時上傳至配網自動化終端
名稱:SF6氣體泄露監測裝置
安裝位置:儀表室面板
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
