產品簡介 Product Introduction
目前在電力系統中，大地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。

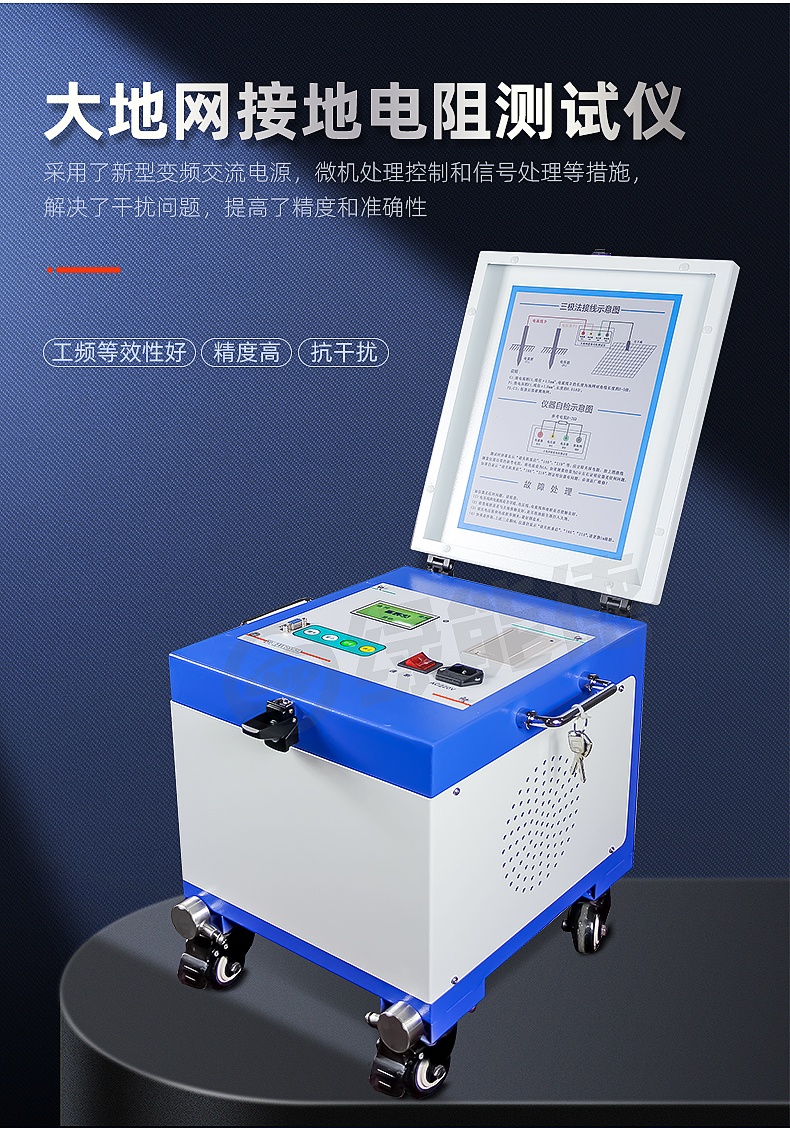

大地網接地電阻測試儀，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓等工頻特性參數以及土壤電阻率?？蓽y變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型。

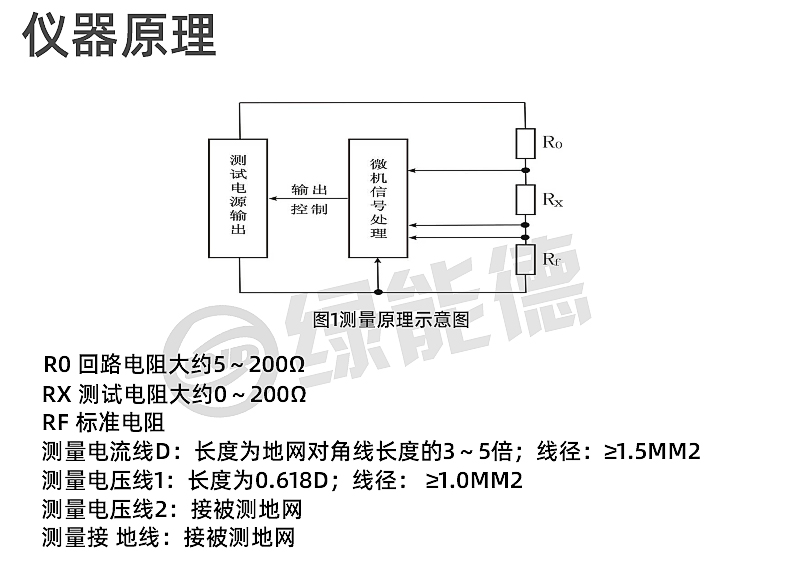

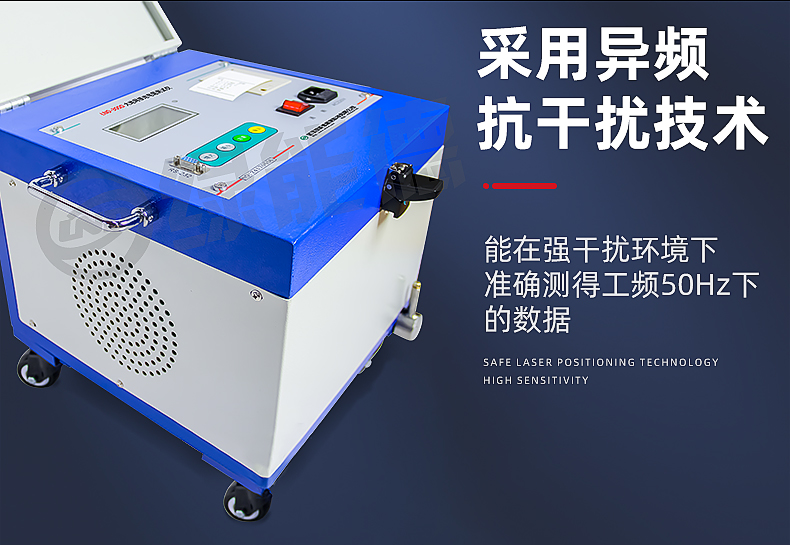

本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流最大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
產品參數 Product Parameters

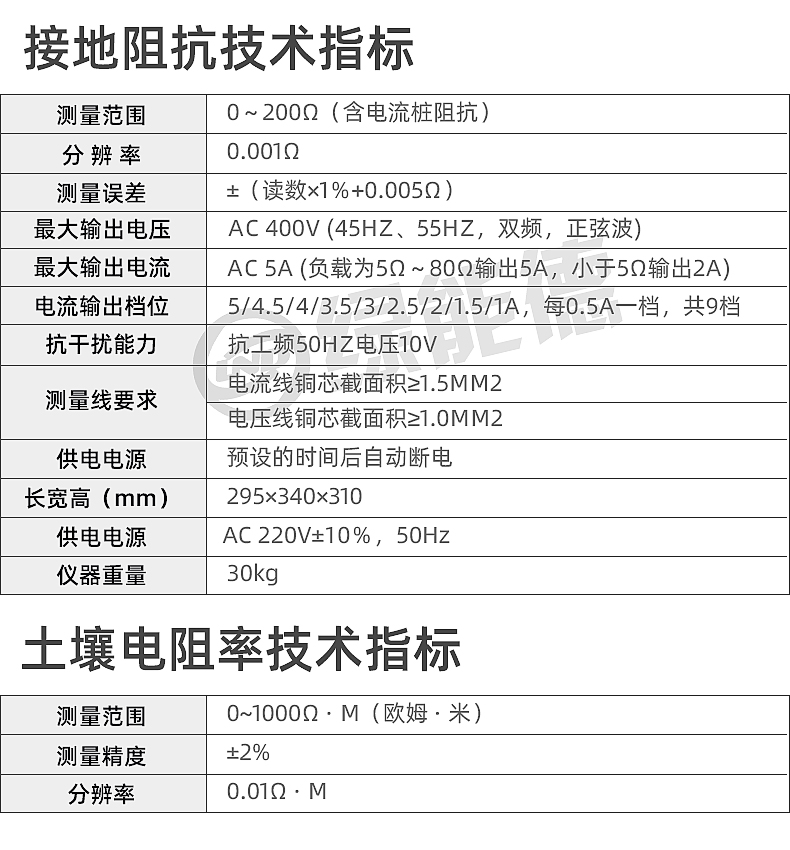

技術參數
接地阻抗技術指標
測量范圍
0～200Ω（含電流樁阻抗）
分 辨 率
0.001Ω
測量誤差
±（讀數×1％+0.005Ω）
最大輸出電壓
AC 400V (45Hz、55Hz，雙頻，正弦波)
最大輸出電流
AC 5A (負載為5Ω～80Ω輸出5A，小于5Ω輸出2A)
電流輸出檔位
5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一檔，共9檔
抗干擾能力
抗工頻50Hz電壓10V
測量線要求
電流線銅芯截面積≥1.5mm2
電壓線銅芯截面積≥1.0mm2
供電電源
AC 220V±10％，50Hz

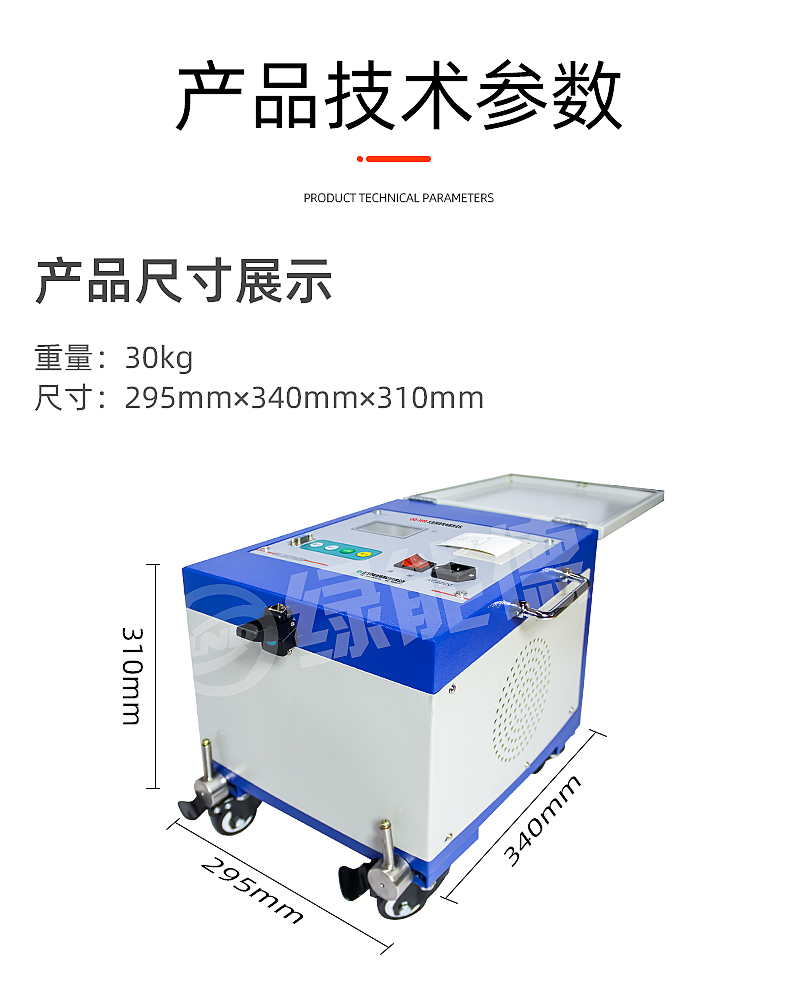

長寬高
295×340×310
儀器重量
30kg
土壤電阻率技術指標
測量范圍
0~1000Ω ·， m（歐姆 · 米）
測量精度
±2%
分辨率
0.01Ω · m
注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。
2.了解更多武漢綠能德產品信息請進入產品中心。服務熱線：027-8767 7977
產品特征 Product Characteristics
-
1．測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。

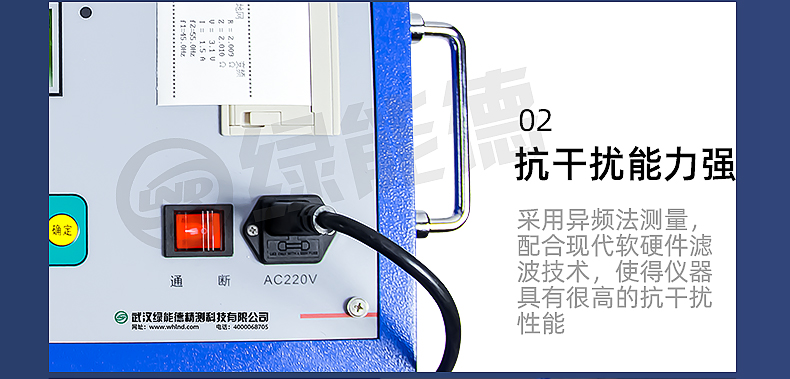

2. 抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。

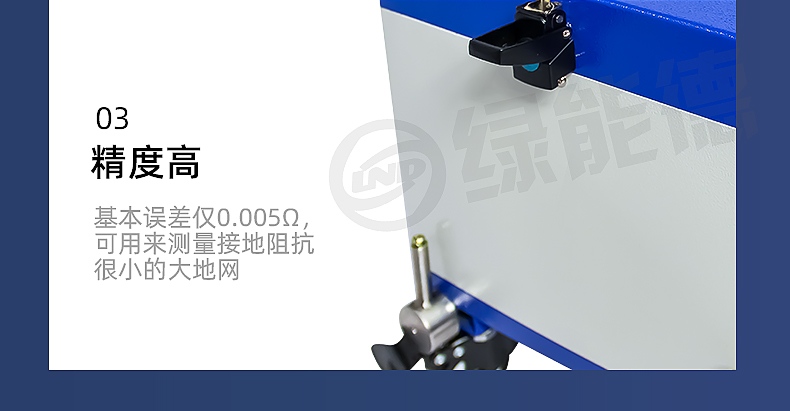

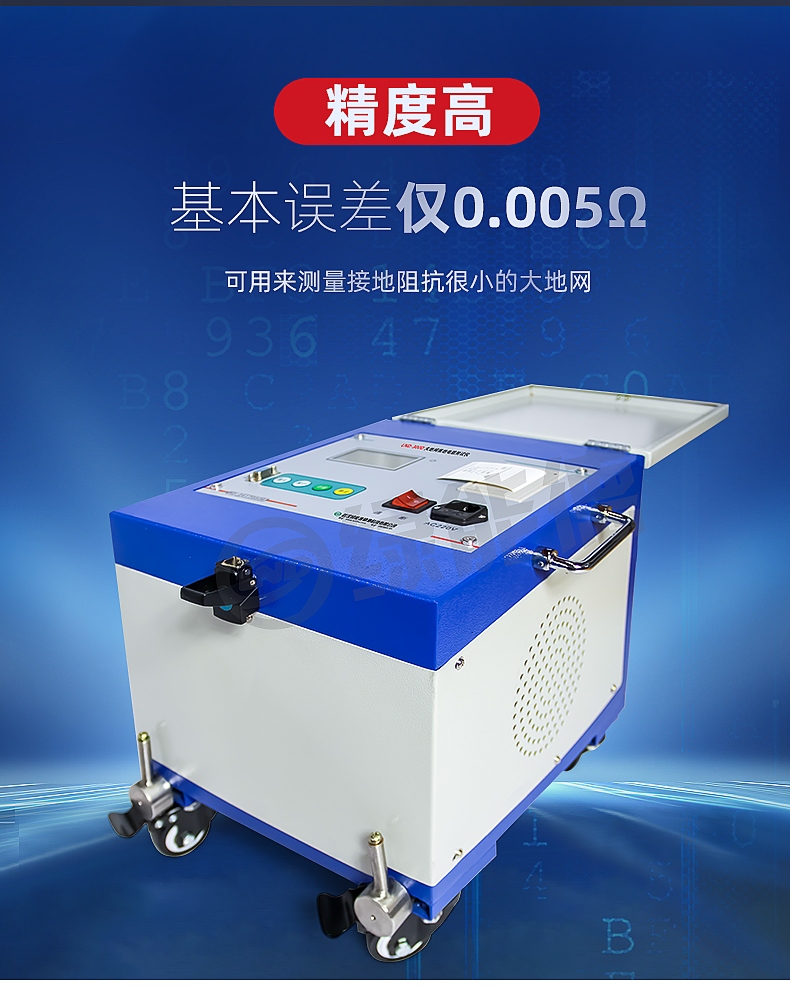

3．精度高?；菊`差僅0.005Ω，可用來測量接地阻抗很小的大地網。
4. 功能強大?？蓽y量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓。

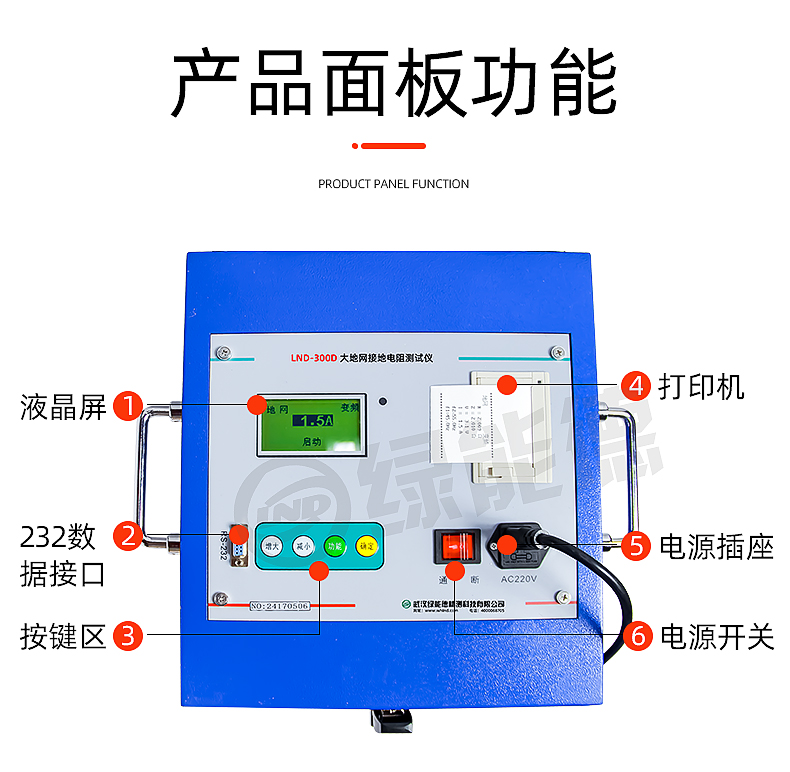

5．操作簡單。全中文菜單式操作，直接顯示出測量結果。
6．布線勞動量小，無需大電流線。
-
產品證書 Product Certificate
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
