在電力系統環網和雙電源電力網建設或檢修中, 對于閉環點斷路器兩側電源核相檢查是非常重要的試驗項目, 否則可能發生短路, 后果不堪設想。
目前國內大部分為無線型,其次為有線型,電壓范圍涵蓋0.4kV~220kV。國內各廠家針對核相器的檢驗主要通過連接室內低壓220V的方法來實現自檢,這種方法只能驗證核相器的同相檢驗數據及電池電量狀態,而無法實現其他角度的檢驗工作。另外該方法無法模擬核相器發射裝置處于高壓狀態下的環境,導致高壓環境下測量的相位差與低壓環境下的數據有差別。

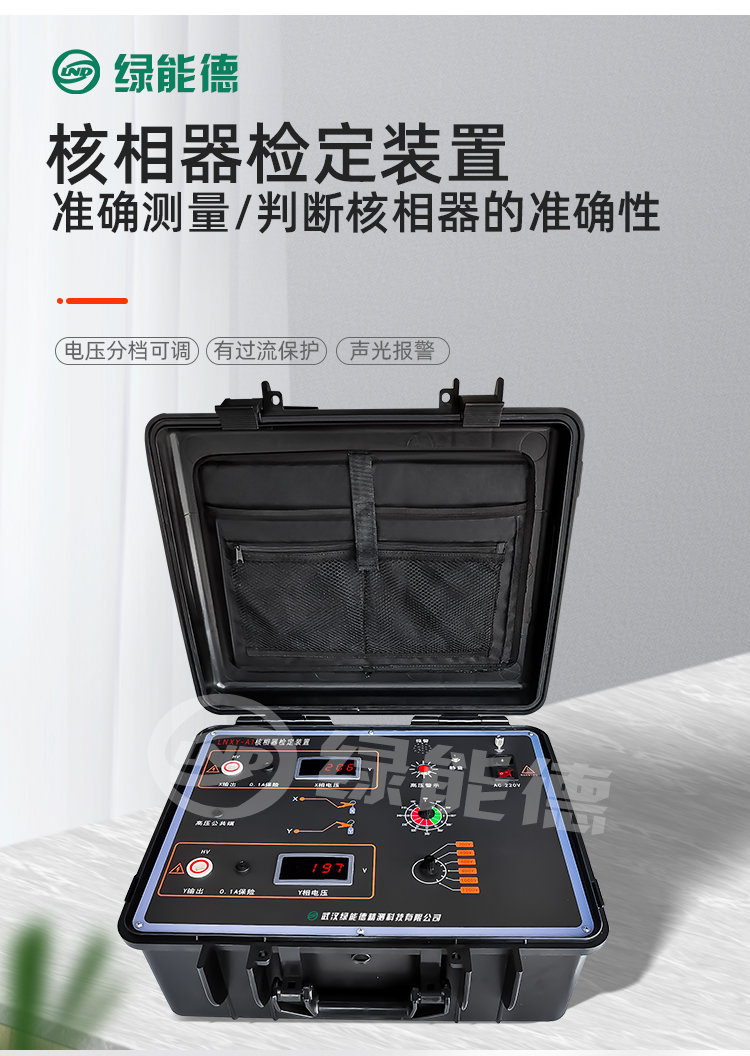

基于目前核相器的檢驗難題,我公司專門研發出了針對所有核相器的檢驗裝置。
1.電壓輸出 30萬像素 | ||
---|---|---|
X、Y兩相電壓同時輸出(有效值) | 0.2 ~ 1.2kV 精度1% | |
電壓6檔 | AC 200V、400V、600V、800V、1000V、1200V及其他(電壓可定制) | |
2.相位調整 X、Y兩相電壓相位分12檔可調 | ||
12檔相位 | 0°、1°、2°、3°、5°、10°、15°、30°、 90°、120°、150°、180°及其他(相位可定制) 相位角±1° | |
頻率 | 50Hz 精度±0.2Hz |

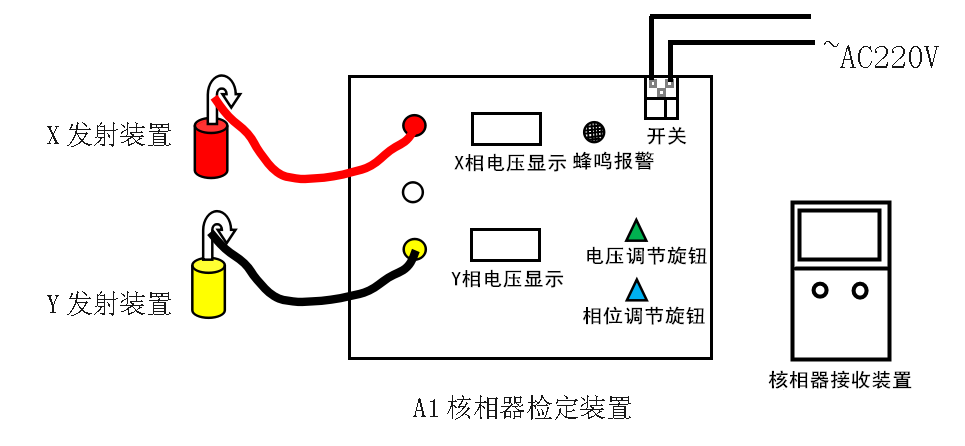

3.接線示意圖
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線:027-8767 7977

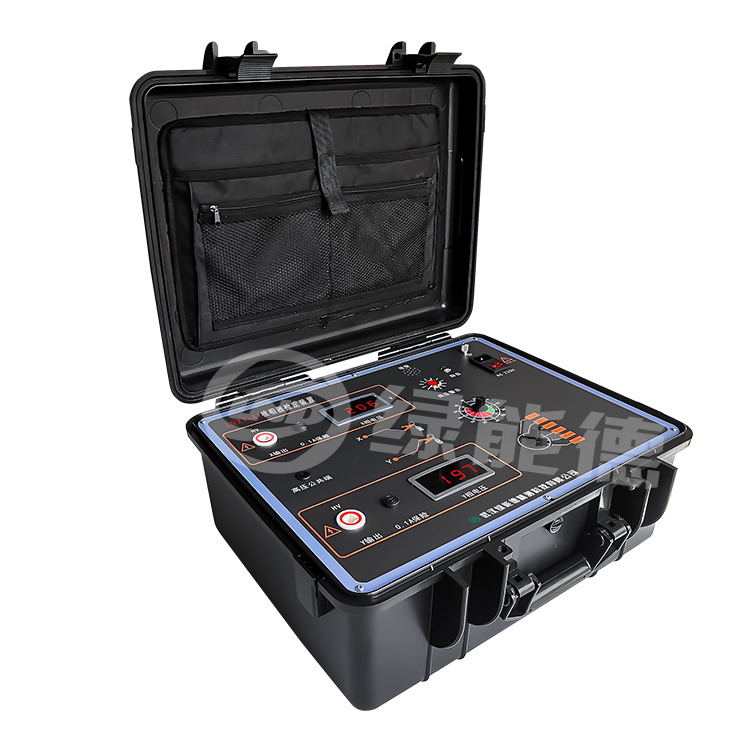

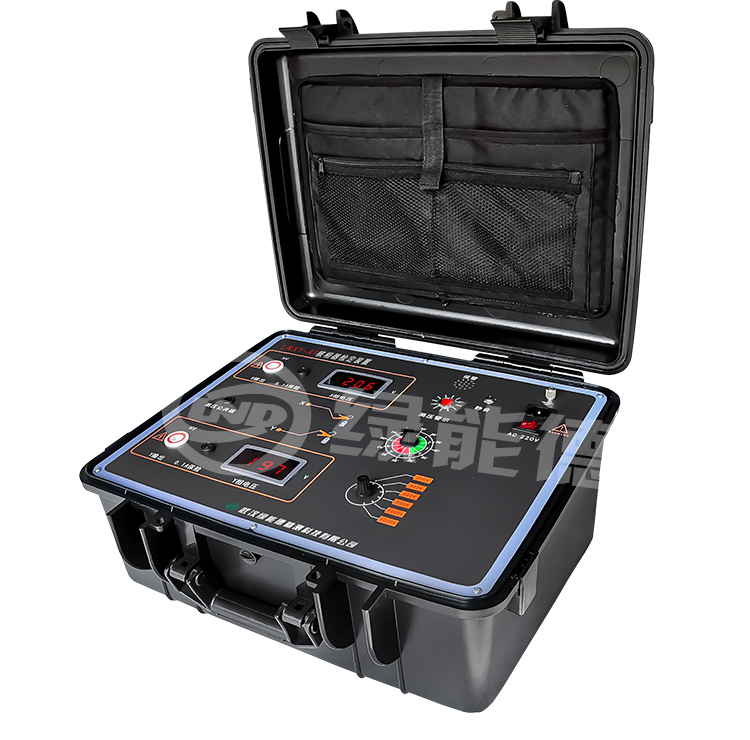

1. A1(1KV)核相器檢定裝置可產生X、Y兩路電壓同時輸出,電壓分檔可調,以適應不同廠家的核相器的檢測要求。
2. A1(1KV)核相器檢定裝置產生的X、Y兩路電壓的相位可分檔可調,已測試核相器的相位誤差。
3. X、Y兩路電壓輸出有電壓指示且有過流保護。

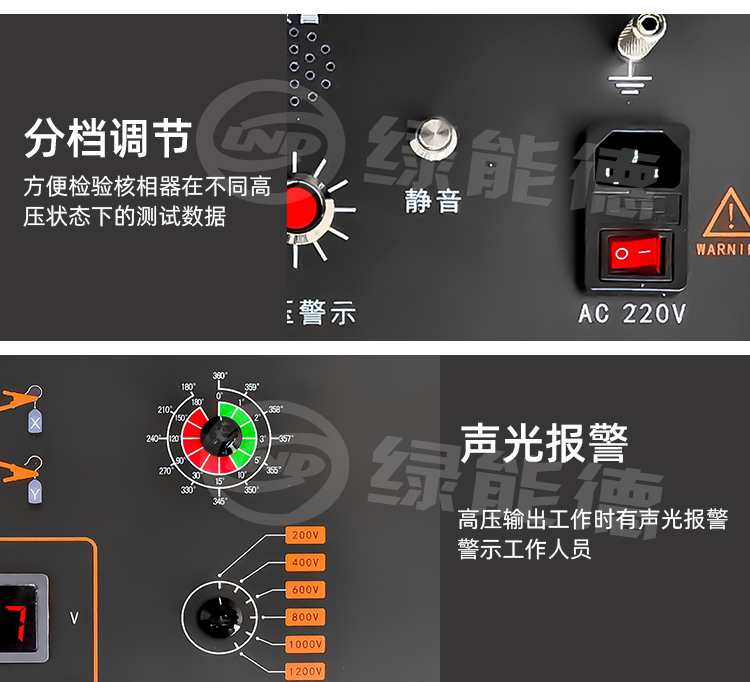

4.高壓輸出工作時有聲光報警警示工作人員。
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
