目前對互感器誤差測試時,通常按互感器銘牌上的規定用電流負荷箱和電壓負荷箱對互感器進行測試,但互感器運行過程中實際二次負荷是多少?是不是就是互感器銘牌上規定值?互感器在實際二次負荷下的誤差是多少?

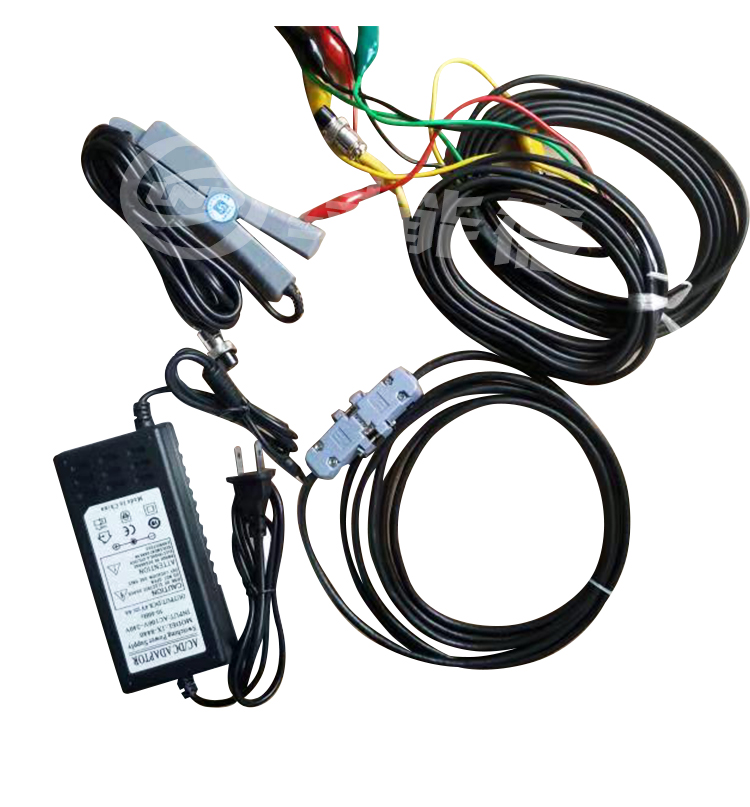

為了解決上述問題,實際測試互感器二次負荷就顯得特別重要。同時在測試實際二次負荷過程中如何取樣電流信號也是比較重要的問題。在測試現場二次負荷時停電斷開電流回路既不方便也不安全。我公司產品采用鉗型電流互感器(鉗表)對線路電流進行采樣,方便用戶使用。
另外有些公司產品采用取PT電壓作為儀器工作電源,這種方式不是很安全,在這種方式下,相當于給PT/CT增加了負荷,同時儀器變壓器的瞬間激磁電流很可能引起系統保護動作,影響供電安全。我公司儀器采用大容量鋰電池作為儀器工作電源,既可以保障系統安全又可以給儀器提供比較純凈的電源,避免現場電源干擾,保證測量精度。
測量范圍 |
比差:0.001%~19.99% |
角差:0.01’ ~599’ |
---|---|---|
分 辨 率 |
比差:0.001% |
角差:0.01’ |
最小速度 | 30mm/min(快、慢檔自動轉換) | |
最大開距 | 2200mm | |
最大行程 | 20kN | |
最大沖擊力 | 最小 10pC | |
準確度級別 | 1.0 | |
力值設定最小示值 | 0.001kN | |
電源電壓 | 三相380V±5% 50Hz | |
外形尺寸 | (1)液壓系統720mm(深)×1020mm(寬)×1480(防護門2000)mm(高) | |
(2)琴式控制臺900mm(深)×800mm(寬)×1230mm(高) | ||
(3)安全帽試驗臺350mm(深)×500mm(寬)×1900(防護門2000)mm(高)設備重量:800kg | ||
測力范圍 | 輸入I為:0—3.0KN | |
輸入Ⅱ?yàn)椋?—20(30,50,100)KN | ||
安全帽 | 輸入為:0—20KN | |
力值設定最小顯示值 | 0.01KN | |
傳感器精度 | 0.05級(儀器精度為1級 實際優于0.5級) | |
電源電壓 | 交流220V±10% 50Hz | |
工作環境溫度 | -10 — +40攝氏度 | |
環境相對濕度 | RH<80% |
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線:027-8767 7977
1、可以實現三相三線,三相四線、單相全自動測量;
2、使用工程塑料機箱,結識耐用,有效保障測試人員及系統安全;
3、儀器具有量程自動切換功能,保證測試精度;
4、采用電子式原理線路結合DSP技術是使測試穩定性好,抗干擾能力強;
5、測量完畢,自動計算和負荷相關的各項參數,便于客戶分析和試驗;

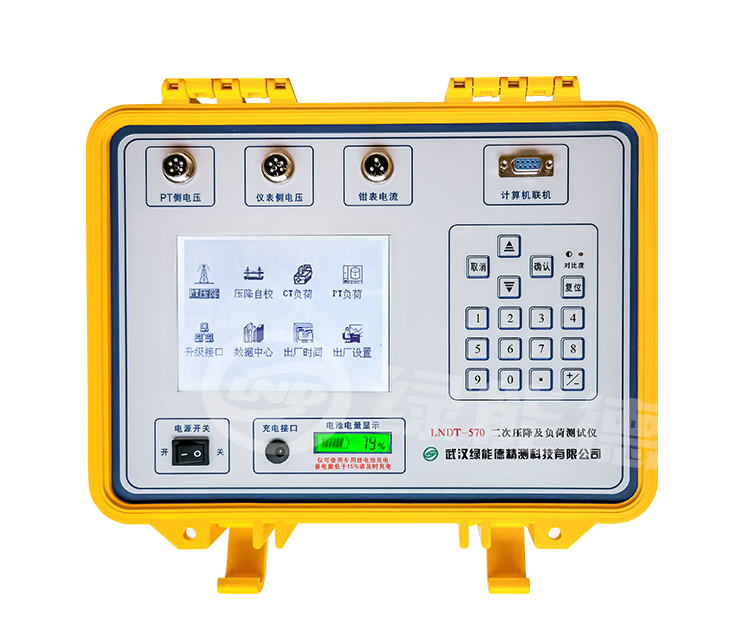

6、采用大屏幕漢字液晶顯示,所有操作均由漢字菜單提示; 數據具備掉電存貯及瀏覽功能,能與計算機聯機傳送數據;
7、采用大容量7.2V11Ah鋰電池供電,對測試回路不產生任何影響,避免系統出現保護的情況。同時在現場無供電電源的情況下使用;
8、自動切換量程:測量過程中可以根據測試對象數值的不同切換到不同的位置,使測量精度和顯示位數得到保證;
9、作時間可以長達24小時(最長),可在充電狀態下測量;
10、附有輕巧充電器,方便測量,在電池電量不足的情況下可以外接充電器測量;
11、儀器體積小,重量輕;

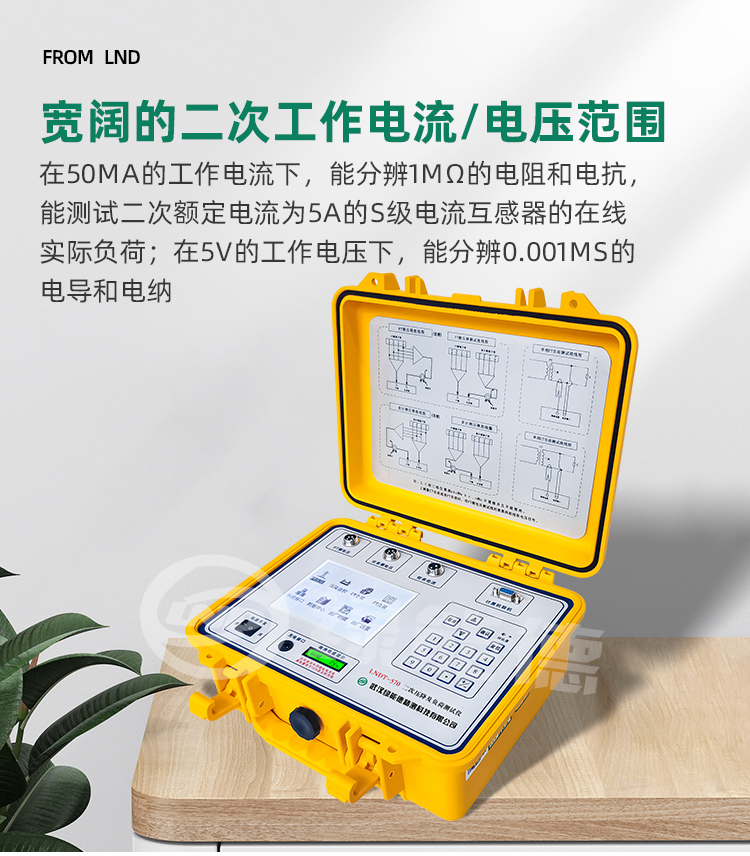

12、極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下,能分辨1mΩ的電阻和電抗,能測試二次額定電流為5A的S級電流互感器的在線實際負荷;在5V的工作電壓下,能分辨0.001mS的電導和電納;
13、能存儲480組測量數據,斷電后能保持十年;
14、中文界面大屏幕顯示,帶有RS-232通訊接口;
15、電科院送檢基本一次通過;
16、本設備已經申請了專利,專利號:ZL 2014 3 0216578.1。
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
