電池狀態的重要標志之一就是它的內阻,不同類型的電池內阻不同。電池內阻是指電池在工作時,電流流過電池內部所受到的阻力。相同類型的電池,由于內部化學特性的不一致,內阻也不一樣。正常情況下,內阻小的電池放電能力強,內阻大的電池放電能力弱。由歐姆內阻與極化內阻兩部分組成。電池內阻大,會導致電池放電工作電壓降低,放電時間縮短。無論是電池即將失效、容量不足或是充放電不當,都能從它的內阻變化中體現出來。因此可以通過測量電池內阻,對其工作狀態進行評估。但蓄電池內阻不是一個固定的數值,電流流過電池內部所受到的阻力包含歐姆內阻和極化內阻,極化內阻又包括電化學極化內阻和濃差極化內阻。

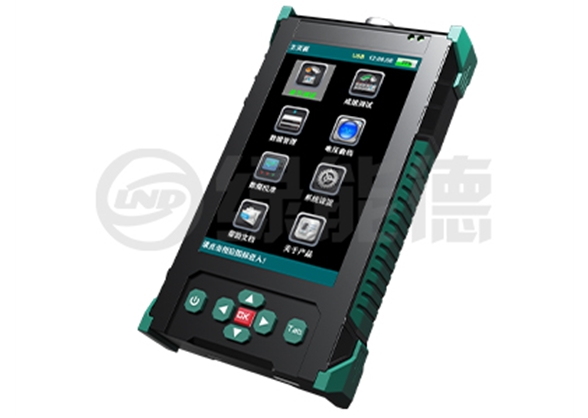

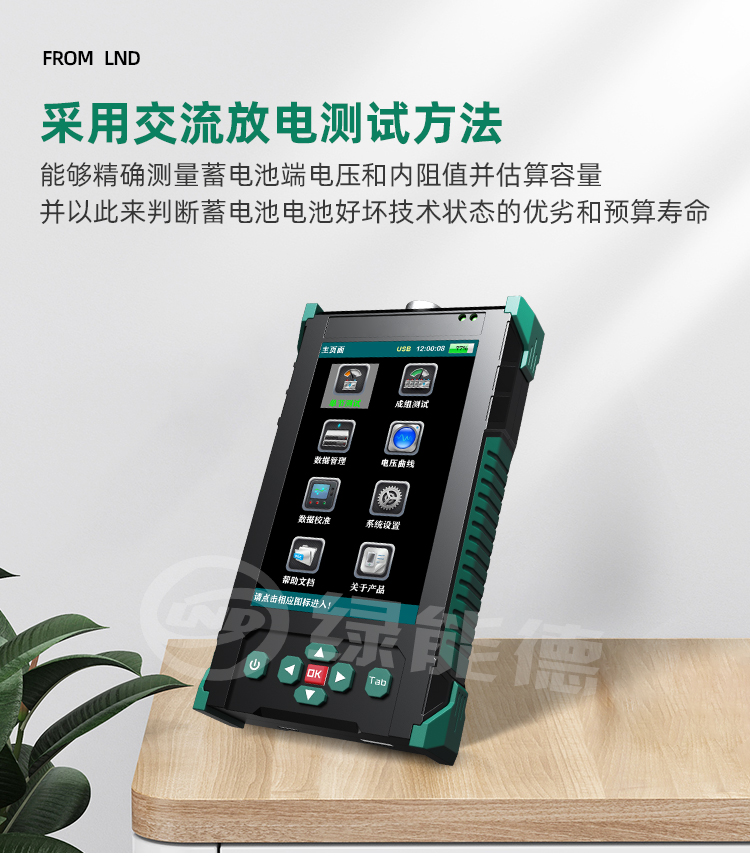

LNGC3916蓄電池內阻測試儀采用先進的交流放電測試方法(該方法綜合了交流注入法和直流放電法的優點,原理是處理器通過D/A控制可調負載,使蓄電池向負載進行放電,產生一個低頻信號通過內部分流、耦合、濾波處理),能夠精確測量蓄電池兩端電壓和內阻,并以此來判斷蓄電池電池容量和技術狀態的優劣??蛻艨梢愿鶕?jù)自身情況選擇蓄電池的內阻測試,電壓測試,容量估算。作為新電池配組時內阻匹配的依據;在放電前后測試蓄電池內阻用于鑒別真實落后電池;鍵操作和液晶觸摸兩種操作方式;它既可以對蓄電池進行成組測量,也可以進行單節測量。適用于電池廠家、基站運維、數據中心、變電站檢修、軌道交通在線/離線維護等。
電壓測量范圍 |
0.000V~16V |
---|---|
內阻測量范圍 |
內阻:0.00mΩ~100mΩ |
電壓測量精度 | ±0.2%rdg ±6dgt |
內阻測量精度 | ±2.0%rdg ±6dgt |
電壓分辨率 | 1mV |
內阻分辨率 | 0.01mΩ |
連接電阻測量范圍 | 0.00mΩ-65.00mΩ |
顯示屏尺寸 | 272×480 4.3寸TFT LCD+觸摸屏 |

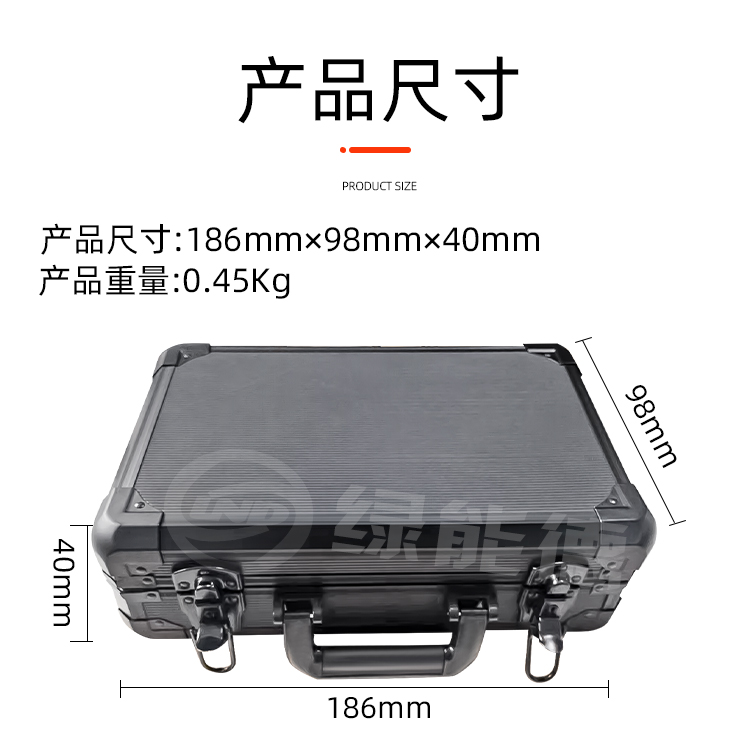

外觀尺寸 | 186mm×98mm×40mm |
重量 | 0.45KG |
內存容量 | 可存放10萬節電池測量數據 |
外部存儲 | 4GU盤存儲USB2.0 |
工作電源 | 4000mAH可充電鋰電池,充滿可工作8~12小時 |
外接電源 | AC100~240V/DC5V-1A電源適配器/充電器 |
通訊接口 | USB接口(可插接U盤) |
操作方式 | 按鍵、觸摸屏、手寫筆三合一兼容 |
啟動時間 | 輸出啟動時間2~5s |
安全性 | 滿足EN610950 |
測試夾 | 四端測試夾、探針一體式,使用98%以上的電池連接 |
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線:027-8767 7977

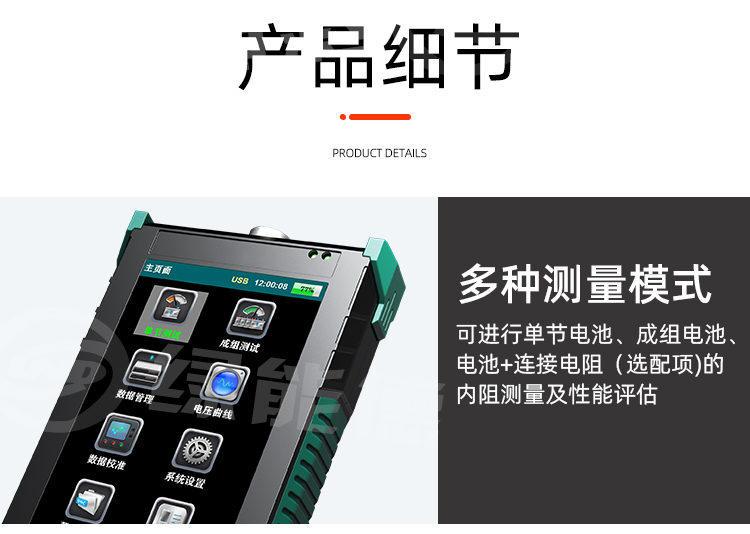

1、多種測量模式:可進行單節電池、成組電池、電池+連接電阻(選配項)的內阻測量及性能評估;

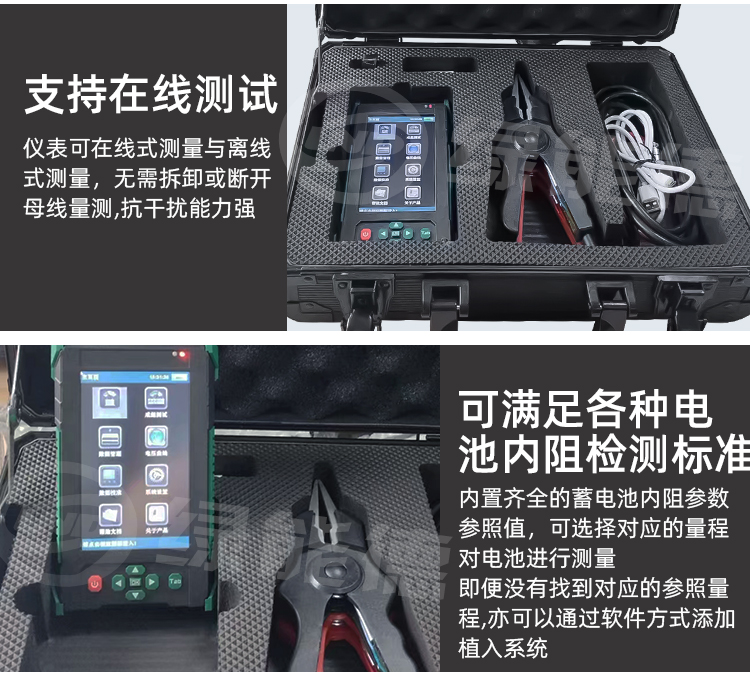

2、支持在線測試功能:儀表可在線式測量與離線式測量,無需拆卸或斷開母線量測,抗干擾能力強;
3、 外觀設計小巧:重量不超過0.45Kg,手持式設計,單人操作,全程自動測量;

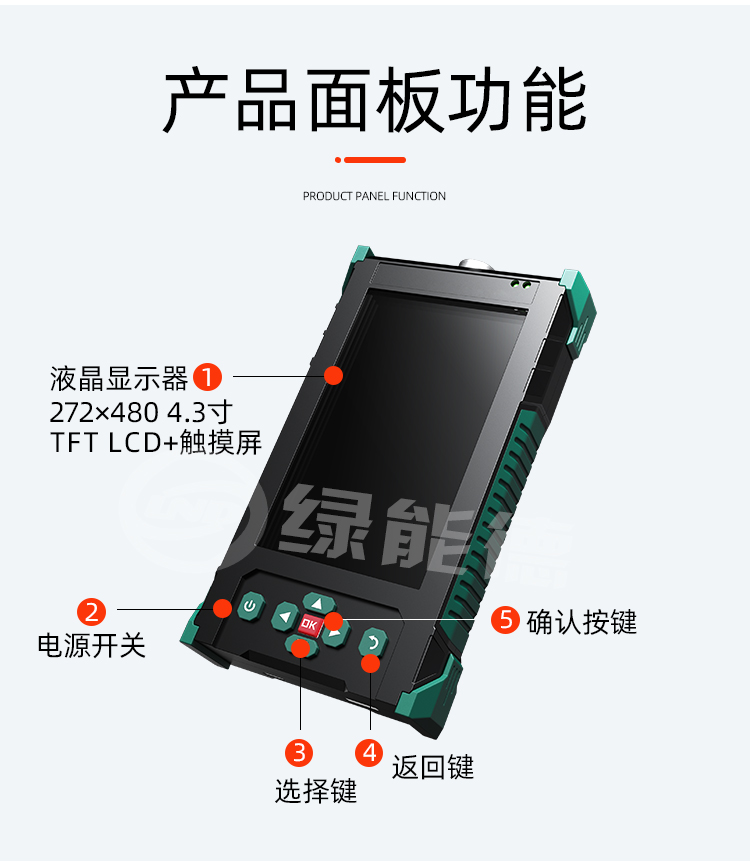

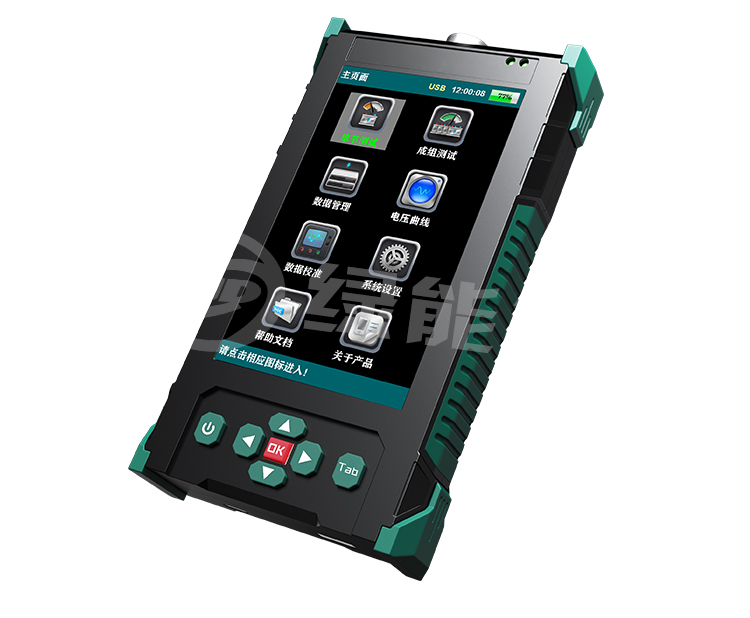

4、觸摸屏/按鍵雙選擇:采用4.3英寸觸摸屏,可直接點擊屏幕或者按鍵菜單,方便參數設置和數據分析。特別是在帶有絕緣手套的環境下,選擇按鍵操作的人性化設計;
5、采用精準的四線開爾文算法:準確測量給定電阻上的電壓降,增益蓄電池內阻精度值,測試夾、探針等功能于一體,能夠適應98%以上的電池連接安裝方式和電池極柱形式;
6、使用方法簡單::智能化、數字化設計,全中文操作菜單、不會影響蓄電池的工作狀態,也不會產生安全隱患;
7、可滿足各種電池內阻檢測標準:內置齊全的蓄電池內阻參數參照值,可選擇對應的量程對電池進行測量,即便沒有找到對應的參照量程,亦可以通過軟件方式添加植入系統;
8、具備強大的存儲能力:儀表本身可存儲上千次測試數據,并能在儀表上進行結論性查詢和分析,也可將測試數據用U盤導出到PC軟件中生成圖表和曲線進行分析;
9、具備報告打印功能:測試報表可以方便的導入Excel和Word文件,并以指定的格式打印成報告,方便管理,以減少工作量;
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
