局部放電現象,主要指的是高壓電氣設備。據電網統計,局部放電是造成高壓電氣設備最終發生絕緣擊穿的重要原因,也是絕緣劣化的重要標征。電力設備絕緣在足夠強的電場作用下局部范圍內發生的放電。這種放電以僅造成導體間的絕緣局部短(路橋)接而不形成導電通道為限。每一次局部放電對絕緣介質都會有一些影響,輕微的局部放電對電力設備絕緣的影響較小,絕緣強度的下降較慢;而強烈的局部放電,則會使絕緣強度很快下降。這是使高壓電力設備絕緣損壞的一個重要因素。因此,設計高壓電力設備絕緣時,要考慮在長期工作電壓的作用下,不允許絕緣結構內發生較強烈的局部放電。對運行中的設備要加強監測,當局部放電超過一定程度時,應將設備退出運行,進行檢修或更換。在有氣體或液體的固體電介質中,當擊穿場強的氣體或液體的局部場強達到其擊穿場強時,這部分氣體或液體開始放電。局部放電一般是由于絕緣體內部或絕緣 表面局部電場特別集中引起的。通常這種放電表現為持續時間小于1μs的脈沖。當絕緣發生局部放電時就會影響絕緣壽命。每次放電,高能量電子或加速電子的沖擊,特別是長期局部放電作用都會引起多種形式的物理效應和化學反應,如帶電質點撞擊氣泡外壁時,就可能打斷絕緣的化學鍵而發生裂解,破壞絕緣的分子結構,造成絕緣劣化,加速絕緣損壞過程。
1. 局部放電是局部過熱,電器元件和機械元件老化的預兆;
2. 局部放電趨勢是局放隨著時間的上升指數,這是個曲折的過程,某個階段可能下降,但某個階段上升。
3. 在絕緣結構中產生局部放電時,會伴隨產生電脈沖、超聲波、電磁輻射、光、化學反應,并引起局部發熱等現象;
由于局部放電存在以上特點,故電氣設備如何避免局部放電、如何去除局部放電,從而使設備正常安全運行就成為電力設備維護人員最多考慮的事情。為了去除這種潛伏性故障現象,如今針對伴隨局部放電而產生的一些電脈沖、超聲波、電磁輻射等信號而衍生出很多在線檢測局部放電現象的方法。

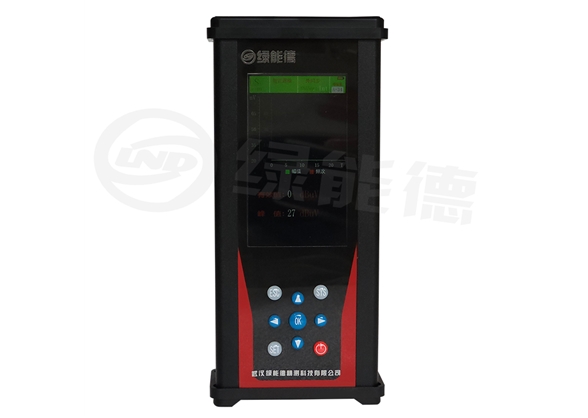

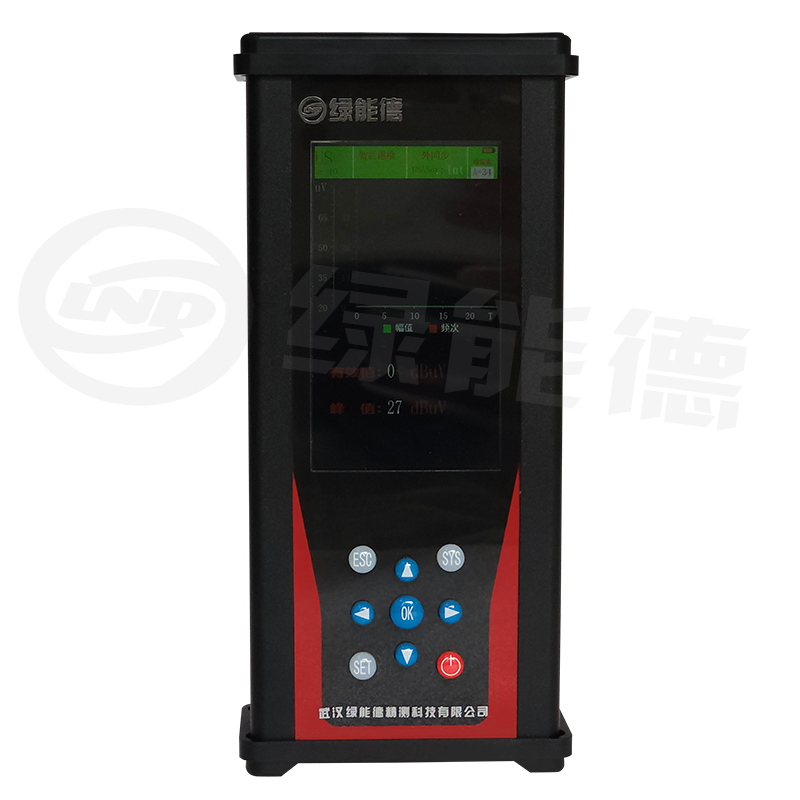

電氣設備有限公司研制的全功能局部放電測試儀(單通道)是一種多功能的手持儀器,其基于暫態地電壓、超聲波、特高頻及高頻電流檢測方法,測試設備的局部放電情況;

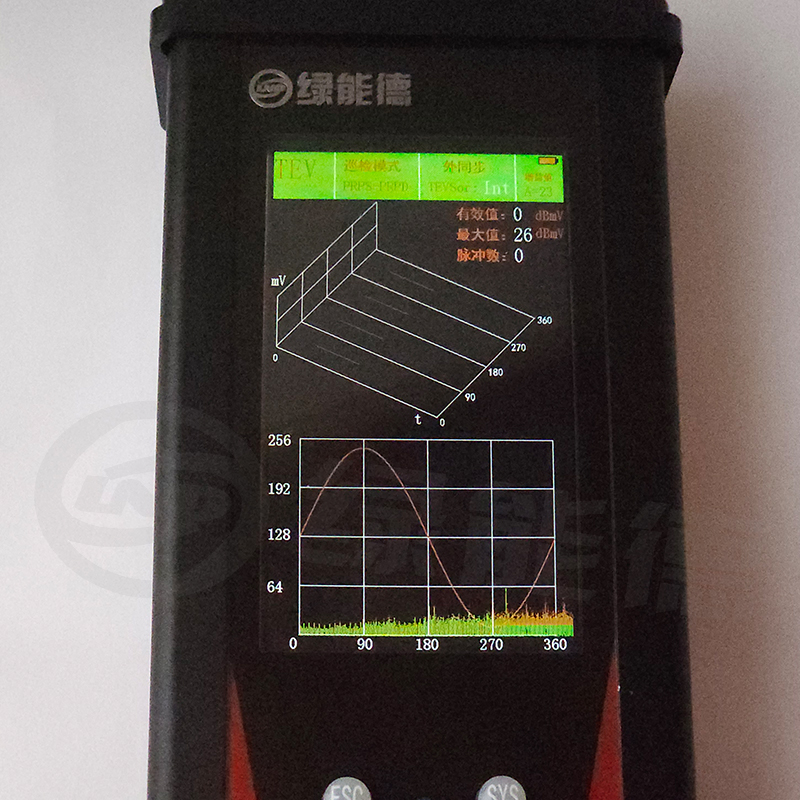

全功能局部放電測試儀(單通道)可以提供可讀出的局部放電幅值、相位、波形、二維、三維以及錄屏等圖譜的存儲以及讀 出功能等,評估電氣設備局部放電情況。
全功能局部放電測試儀(單通道)適用于電纜、GIS、開關柜及變壓器等電氣設備的局部放電檢測。
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線:000068705
1、暫態地電壓檢測功能使用暫態地電壓法檢測開關設備的內部放電活動;
2、超聲波檢測功能檢測主機內置非接觸式空聲傳感器,使用超聲波法檢測開關設備的放電活動;
超聲波常用于超聲波遠距離局放巡檢、超聲波氣體泄漏檢測、超聲波局放定位、開關柜的局放檢測。
3、特高頻檢測功能特高頻檢測下有兩種種模式,包括 PRPS-PRPD 檢測模式和時域模式。
4、高頻電流檢測功能高頻電流檢測下有包括 HFCT 幅值、HFCT 周期圖譜、HFCT PRPS-PRPD 檢測。數據查看與刪除功能用戶可以查看或刪除之前的檢測數據。
5、(wifi版)信號同步功能儀器具備和電源同步功能,使各種圖譜檢測相位與現場工頻的頻率保持一致。
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
