要想精確定位電纜故障點,充分利用和合理選擇使用電纜故障測試儀,也是提高效率贏得時間必不可少的條件,目前國內普遍使用電纜故障儀的采用高壓沖擊法。
武漢綠能德工程服務,荊州市風電線纜排障現場試驗圖
高壓沖擊法的原理為:由調壓器調壓使升壓器產生高壓,經電阻限流,經二極管整流為電容充電,當電容電壓上升到放電間隙放電電壓時,間隙放電向故障電纜釋放沖擊電流,電流經過故障點產生聲波,利用聲音放大器尋找故障點。這種方法十分精確有效,這里最關鍵的是要故障點聲音足夠大,頻率適當。要在故障點產生足夠大的聲音,關鍵取決于沖擊電流的大小。而沖擊電流的大小,取決于電容器 C的容量和放電間隙的大小。間隙加大放電電壓增高,但是如果電壓太高,無論對電纜還是設備都是一種威協。所以我們?cè)谠O(shè)備和元件選用控制時一定要計算好,不能超過它的額定值。
武漢綠能德10KV電纜故障查找現場圖
當高壓沖擊法放電后,我們就可以通過聲測法、聲磁同步檢測法和音頻感應法進行電纜故障的精確定點。這是因?yàn)樵谶M(jìn)行電纜故障測距時,無論采用哪種儀器和測量方法,難免有誤差,為減少開挖,測距后必須進行精確定點,通常使用的方法為:
(一)聲測法
(二)聲磁同步檢測法
(三)音頻感應法
一般用于探測故障電阻小于10KΩ的電阻故障。用音頻信號發生器向待測電纜注入音頻電流,在地面上用探頭沿被測電纜路徑接收電磁場信號并放大,再送入耳機或指示儀表指示值的大小而定出故障點的位置。
在實測中,以上三種方法可以結合使用,大大提高電纜故障精確定點的效率。需要注意的是聲磁同步檢測法抗無線聲波干擾能力差,這需要在實際中根據現場情況校正接收頻率。
1、當電纜在運行中發生故障,可將電纜一端短接另一端用萬用表可迅速判斷,電纜是否開路。
2、如果故障是高阻,使用閃測法就可以粗測故障范圍。
3、優先選擇用脈沖法粗測低阻或開路故障電纜的故障范圍。
4、使用沖擊法精確定位。在定位前有一點要注意,最好要了解一下電纜中間接頭的位置,配合粗測法定位是否接頭,這樣可以省很多時間,因?yàn)榻宇^故障率高。按照這樣的步驟,進行電纜故障精確定位,就一定能夠快速排除故障,最大的減小由于故障帶來的損失。
武漢綠能德工程服務,荊州市風電線纜排障現場試驗圖
高壓沖擊法的原理為:由調壓器調壓使升壓器產生高壓,經電阻限流,經二極管整流為電容充電,當電容電壓上升到放電間隙放電電壓時,間隙放電向故障電纜釋放沖擊電流,電流經過故障點產生聲波,利用聲音放大器尋找故障點。這種方法十分精確有效,這里最關鍵的是要故障點聲音足夠大,頻率適當。要在故障點產生足夠大的聲音,關鍵取決于沖擊電流的大小。而沖擊電流的大小,取決于電容器 C的容量和放電間隙的大小。間隙加大放電電壓增高,但是如果電壓太高,無論對電纜還是設備都是一種威協。所以我們?cè)谠O(shè)備和元件選用控制時一定要計算好,不能超過它的額定值。
武漢綠能德10KV電纜故障查找現場圖
當高壓沖擊法放電后,我們就可以通過聲測法、聲磁同步檢測法和音頻感應法進行電纜故障的精確定點。這是因?yàn)樵谶M(jìn)行電纜故障測距時,無論采用哪種儀器和測量方法,難免有誤差,為減少開挖,測距后必須進行精確定點,通常使用的方法為:
(一)聲測法

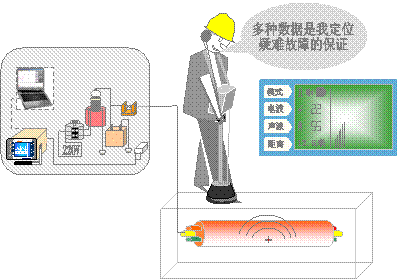

目前在國內是最常用的定點方法,故障測尋時給故障電纜加上一個幅度足夠高的沖擊電壓,故障點發生閃絡放電的同時會產生相當大的放電聲并傳至地表面,利用這種現象來定點可以準確地找出故障點。
(二)聲磁同步檢測法

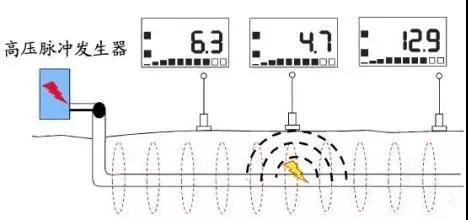

在監聽到聲音信號的同時,利用磁性天線接收脈沖磁場信號,并用電表或光電指示。如果耳機聽到的聲音與電表指針的擺動或光電信號同步,即可判斷該聲音是由故障點放電產生的,故障點就在附近。
(三)音頻感應法

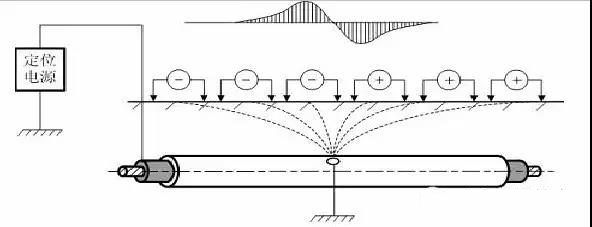

一般用于探測故障電阻小于10KΩ的電阻故障。用音頻信號發生器向待測電纜注入音頻電流,在地面上用探頭沿被測電纜路徑接收電磁場信號并放大,再送入耳機或指示儀表指示值的大小而定出故障點的位置。
在實測中,以上三種方法可以結合使用,大大提高電纜故障精確定點的效率。需要注意的是聲磁同步檢測法抗無線聲波干擾能力差,這需要在實際中根據現場情況校正接收頻率。
結合以上分析,我們可總結出以下查找故障的經驗:
1、當電纜在運行中發生故障,可將電纜一端短接另一端用萬用表可迅速判斷,電纜是否開路。
2、如果故障是高阻,使用閃測法就可以粗測故障范圍。
3、優先選擇用脈沖法粗測低阻或開路故障電纜的故障范圍。
4、使用沖擊法精確定位。在定位前有一點要注意,最好要了解一下電纜中間接頭的位置,配合粗測法定位是否接頭,這樣可以省很多時間,因?yàn)榻宇^故障率高。按照這樣的步驟,進行電纜故障精確定位,就一定能夠快速排除故障,最大的減小由于故障帶來的損失。
