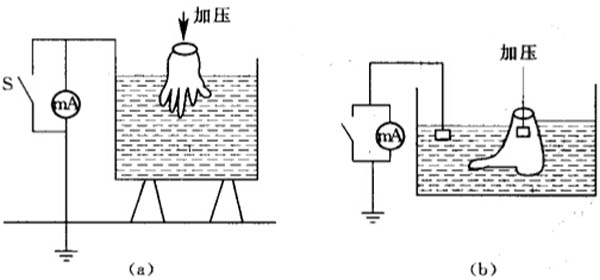

對絕緣靴、絕緣手套進行交流耐壓試驗需用到絕緣靴(手套)耐壓裝置,試驗示意圖如下:
試驗應在特制的水箱內進行。試驗時,絕緣靴手套耐壓裝置的水箱內裝滿水,水箱對地絕緣。若水箱為金屬材料制品,地線可接至水箱壁,并串聯一交流毫安表接地。將絕緣手套、絕緣靴內盛上水,置于水箱內。
絕緣罩、絕緣手套、絕緣靴內外水面應低于這些絕緣工具端部一定距離。如絕緣手套內外水面不能高于手套口以下5cm,絕緣靴內外水面不能高于絕緣靴端面部以下5cm,而且要求露出水面的部分保持干燥清潔,防止加壓時內外水面沿端部產生沿面放電。
耐壓試驗時,如絕緣罩、絕緣手套、絕緣靴被擊穿,電流異常擺動或泄漏電流超過表1所示標準,即高壓絕緣手套泄漏電流超過9mA,低壓絕緣手套泄漏電流超過2.5mA.高壓橡膠絕緣靴泄漏電流超過7.5mA.應視為不合格,禁止再用作絕緣安全工具。
絕緣罩耐壓時間5min.試驗周期每年一次,而絕緣手套、絕緣靴耐壓時間為1min,試驗周期為每6個月一次。
常用電氣絕緣工具試驗周期及標準
名稱 | 電壓等級(KV) | 周期 | 交流耐壓(KV) | 時間 | 泄露電流(KV) | 附注 |
絕緣棒 | 6~10 | 每年一次 | 44 | 5 | ||
35~154 | 四倍相電壓 | |||||
220 | 三倍相電壓 | |||||
絕緣擋板 | 6~10 | 每年一次 | 30 | 5 | ||
35(20~44) | 80 | |||||
絕緣裝 | 35(20~44) | 每年一次 | 80 | 5 | ||
絕緣夾鉗 | 110 | 每年一次 | 三倍線電壓 | 5 | ||
220 | 260 | |||||
6~10 | 440 | |||||
驗電筆 | 6~10 | 每六個月一次 | 40 | 5 | 發光電壓不高于額定電壓的25% | |
20~35 | 105 | |||||
絕緣手套 | 高壓 | 每六個月一次 | 8 | 1 | ≤9 | |
低壓 | 2.5 | ≤2.5 | ||||
橡膠絕緣靴 | 高壓 | 每六個月一次 | 15 | 1 | ≤7.5 | |
核相器電阻管 | 6 | 每六個月一次 | 6 | 1 | 1.7~2.4 | |
10 | 10 | 1.4~1.7 | ||||
絕緣繩 | 高壓 | 每個月一次 | 105/0.5m | 5 |
