高壓耐壓試驗判定方法及步驟
采用突然斷電方法不妥,因為瞬時失壓會引起振蕩過電壓而可能將試品擊穿。
如果在試驗過程中發生電壓下降或發出擊穿信號,這時不要輕易判斷試樣擊穿。可用兆歐表 測其絕緣電阻,若絕緣電阻為零或接近于零,則判斷和證實為擊穿;或進行二次升壓試驗,電壓逐步施加,若是擊穿,在電壓加到一定值時,可觀察到擊穿點附近出現連續的火花放電或發熱冒煙,則判為擊穿。若第二次施壓,電壓上升了又下降或在示波器上看到閃絡的圖形,電流表的指針擺動劇烈,則判為閃絡不合格。
若絕緣電阻無大變化,或二次升壓后可持續1min無擊穿動作,則認為第一次擊穿是空氣間隙擊穿(塵埃等物質引起)我們常稱為閃絡。外加電壓消失后,擊穿間隙立即自行復原,試樣的絕緣電阻不會發生變化,試樣的絕緣性能沒有發生變化,不能判定為不合格。

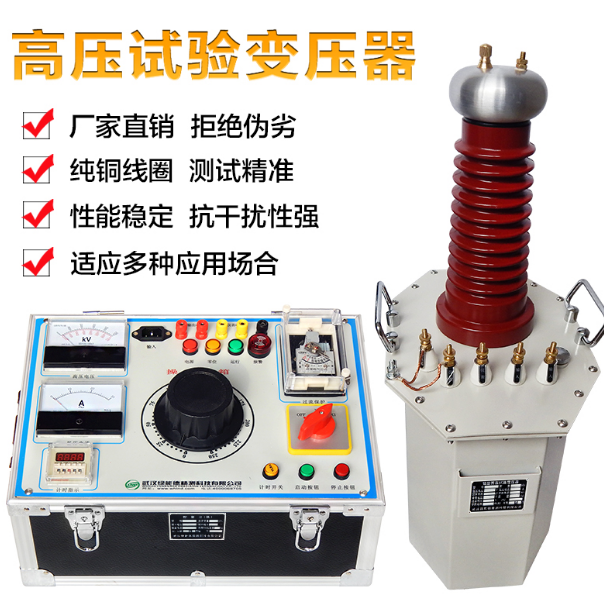

試驗變壓器 在交流耐壓試驗中;應嚴格按下列步驟進行操作,這樣既可以保證試驗結果的正確判定,又可以保障安全。
(1)檢查試驗環境有無安全因素存在。若沒有,則將耐壓試驗設備開機預熱5min。
(2)檢查試驗設備是否置于試驗所需要的電壓檔位,其整定泄露電流值是否符合要求。
(3)將試驗設備的高壓輸出端短接,通電檢查過電流繼電器是否動作,或是否發出擊穿信號。
(4)將被試電器的所有開關均置于接通狀態。
(5)將試驗設備的測試夾分別接在規定測試的部分(對主電路進行試驗時,應將不與主電路連接的控制和輔助電路接至金屬架上;對控制和輔助電路進行試驗時,應將主電路接至金屬支架上)。
(6)操作試驗設備升壓。升壓初始慢慢升至規定值的一半,應避免跳躍,然后迅速增加至規定電壓值(整個升壓過程大約在10s)。計時,歷時1min,在此期間不允許有連續閃絡和擊穿現象發生,
(7)1min后,若無連續閃絡和擊穿現象發生,則將電壓慢慢退到零位,切斷電源,試驗完畢。
