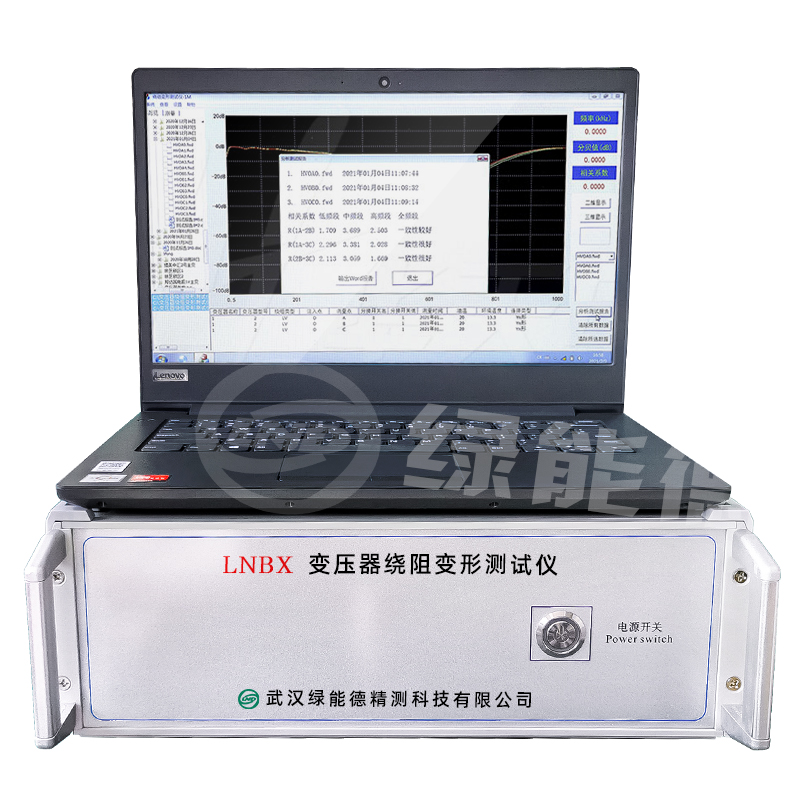

變壓器繞組變形測試的分析與應用主要依賴于頻率響應法,通過比較變壓器繞組的頻率響應特性來診斷繞組變形。
變壓器繞組變形是導致變壓器損壞事故的重要原因之一,因此對其進行變形測試至關重要。頻率響應法是一種有效的測試方法,它基于變壓器繞組分布參數的網絡分析,通過比較變壓器繞組的頻率響應特性來診斷繞組變形。當變壓器繞組發生機械變形時,繞組上的電感和電容等分布參數網絡勢必會發生變化,從而導致頻率響應特性發生變化。因此,通過分析頻率響應特性曲線的變化,可以有效地診斷變壓器繞組的變形情況。
具體而言,頻率響應法分析判斷變壓器繞組變形主要包括以下幾個方面:
波峰或波谷分布位置及數量的變化:這是分析變壓器繞組變形的重要依據。正常的變壓器繞組幅頻響應特性曲線通常包含多個明顯的波峰和波谷,而繞組變形的典型幅頻特性曲線則會有所不同,通過對比這些變化可以判斷繞組是否變形。
不同頻段的變化:
低頻段(1kHz~100kHz)的波峰或波谷發生明顯變化可能指示繞組電感可能改變,可能存在匝間或餅間短路的情況。
中頻段(100kHz~600kHz)的波峰或波谷發生明顯變化可能指示繞組發生扭曲和鼓包等局部變形現象。
高頻段(>600kHz)的波峰或波谷發生明顯變化可能指示繞組的對地電容可能改變,可能存在線圈整體移位或引線位移等情況。
此外,國家發改委發布的電力行業標準DL/T911-2004《電力變壓器繞組變形的頻率響應分析法》適用于6kV及以上電壓等級的電力變壓器及其他特殊用途的變壓器,規定了繞組變形的測量方法和應用標準。在實際應用中,頻率響應法已成為診斷變壓器繞組變形的主要手段之一,對于保障電力系統的安全運行具有重要意義
