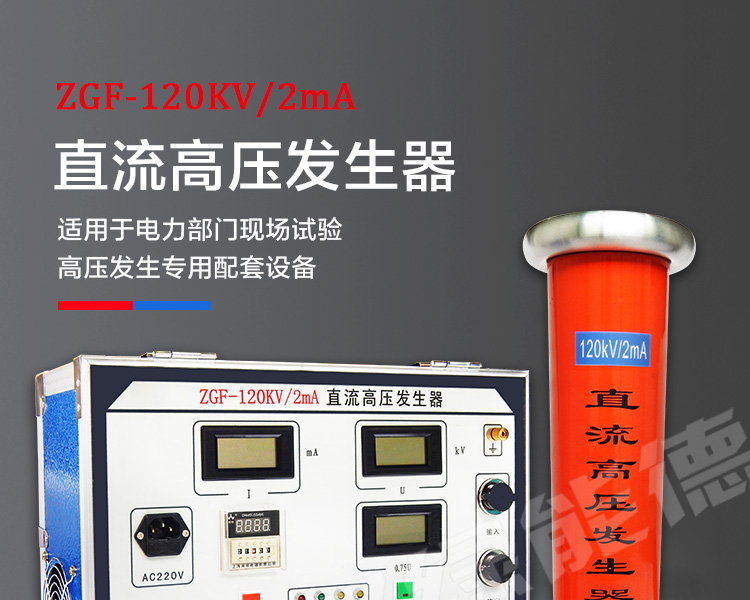

ZGF系列直流高壓發生器采用了高頻倍壓電路,應用了先進的PWM高頻脈寬調制技術,閉環調整,采用了電壓大反饋,使電壓穩定度大幅度提高。使用性能優越的大功率IGBT器件及驅動技術,并根據電磁兼容性理論,采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式,并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點,有可靠的過壓、過流及零位合閘保護功能,帶0.75倍電壓切換功能。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
產品別稱:直流高壓發生器、直高發、高壓發生器、中頻直流高壓發生器、便攜式直流高壓發生器、zgf直流高壓發生器、工頻高壓發生器、高壓發生器直流高壓發生器
1、閥式避雷器的電導電流試驗。
2、電力變壓器的直流耐壓試驗及泄漏電流測量。
3、高壓電纜(35~500kV及以下)的直流耐壓試驗及泄漏電流測量。
4、氧化鋅避雷器的U1mA直流參考電壓試驗和0.75U1mA下的泄漏電流試驗。

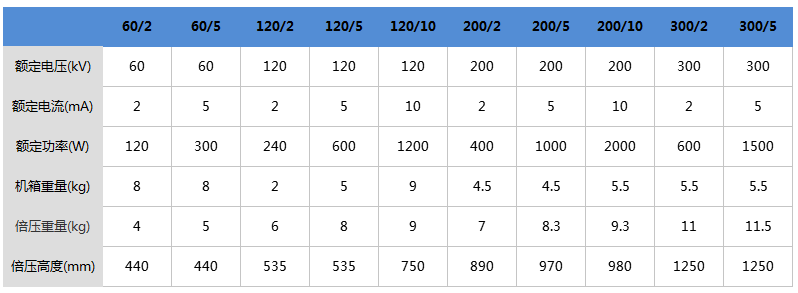

規格參數 | 200/2 | 200/3 | 200/5 | 300/2 | 300/3 | 300/5 |
額定電壓(kV) | 200 | 200 | 200 | 300 | 300 | 300 |
額定電流(mA) | 2 | 3 | 5 | 2 | 3 | 5 |
額定功率(W) | 400 | 600 | 1000 | 600 | 900 | 1500 |
控制箱質量 | 5.5 | 6.0 | 6.5 | 6.5 | 6.5 | 7.5 |
倍壓筒質量 | 8.7 | 9 | 9 | 11 | 11 | 11.5 |
倍壓筒高度 | 970 | 970 | 970 | 1250 | 1250 | 1250 |
電壓精度 | ±(1.0%讀數+2 個字) | |||||
電流精度 | ±(1.0%讀數+2 個字) | |||||
紋波系數 | ≤0.5% | |||||
電壓穩定度 | 電源電壓變化±10%時≤1% | |||||
過載能力 | 空載電壓可超出額定電壓 10%使用 10 分鐘 | |||||
最大充電電流為 1.25 倍額定電流 | ||||||
電源 | 單相交流 50Hz 220V±10% | |||||
工作方式 | 間斷使用:額定負載 30 分鐘 | |||||
1.1 倍額定電壓使用:10 分鐘 | ||||||
工作方式 | 溫度:-10℃~+40℃ | |||||
相對濕度:室溫為 25℃時不大于 85%(無凝露) | ||||||
海拔高度:1500 米以下 | ||||||
帶電容負荷能力 | 被試品電容量無限制 | |||||
可用 1.5 倍的額定電流充電 | ||||||

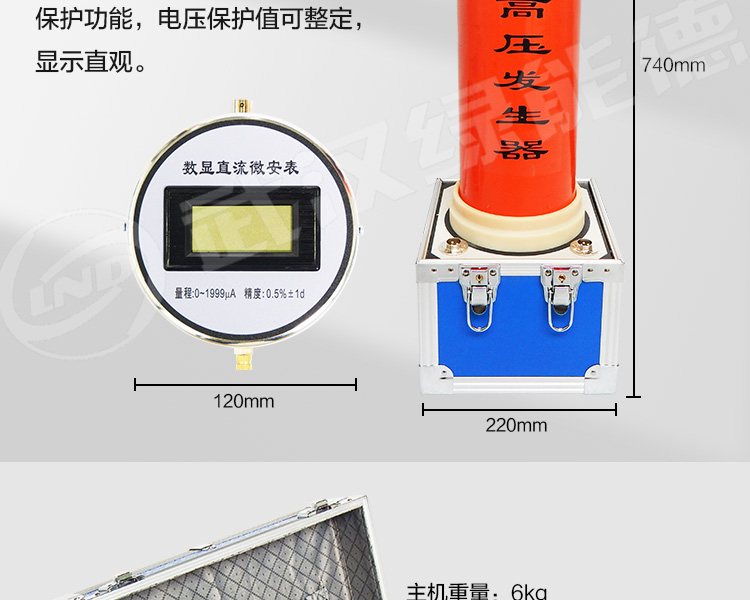

結構特點 | 電氣絕緣倍壓筒 | |||||
空氣絕緣、無泄漏之慮 | ||||||
操作箱特點 | 高精度 0.75UDC1mA單觸按鈕(精度≤1.0%),適合氧化鋅避雷器試驗 | |||||
過壓保護采用數字撥碼開關,一目了然 | ||||||
便攜式機箱,現場更方便 |
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線:4000068705
避雷器額定電壓 kV | 10 | 35 | 66 | 110 | 220 |
直流參考電壓 kV | 28 | 90 | 135 | 168 | 314 |
設備選型 kV / mA | ZGF - 60 / 2 | ZGF - 120 / 2 | ZGF - 200 / 2 | ZGF - 200 / 2 | ZGF - 400 / 3 |
變電站電壓等級 kV | 10 | 35 | 66 | 110 | 220 | 330 |
最高試驗電壓 kV | 47 | 105 | 135 | 192 | 305 | 大于400 |
設備選型 kV / mA | ZGF - 60 / 2 | ZGF - 120 / 2 | ZGF - 200 / 2 | ZGF - 200 / 2 | ZGF - 400 / 3 | ZGF - 800 / 10 |
承修承試級別 | 5 級 | 4 級 | 3 級 | 2 級 | 1 級 |
最高試驗電壓 kV | 28 | 90 | 168 | 305 | 大于400 |
設備選型 kV / mA | ZGF - 60 / 2 | ZGF - 120 / 2 | ZGF - 200 / 2 | ZGF - 400 / 3 | ZGF - 800 / 10 |
電纜額定電壓 Uo / U kV | 3.6 / 6 | 6 / 6 | 6 / 10 | 8.7 / 10 | 21 / 35 | 26 / 35 |
直流試驗電壓 kV | 17 | 30 | 40 | 47 | 105 | 130 |
設備選型 kV / mA | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 120 / 3 | ZGF - 200 / 5 |
電纜額定電壓 Uo / U kV | 6 / 10 | 8.7 / 10 | 21 / 35 | 26 / 35 | 48 / 66 | 64 / 110 | 127 / 220 |
直流試驗電壓 kV | 26 | 37 | 63 | 78 | 144 | 192 | 305 |
設備選型 kV / mA | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 120 / 5 | ZGF - 120 / 5 | ZGF - 200 / 5 | ZGF - 200 / 10 | ZGF - 400 / 5 |
電纜額定電壓 Uo / U kV | 48 / 66 | 64 / 110 | 127 / 220 | 190 / 330 | 290 / 500 |
直流試驗電壓 kV | 175 | 275 | 475 | 585 | 775 |
設備選型 kV / mA | ZGF - 200 / 3 | ZGF - 300 / 3 | ZGF - 500 / 5 | ZGF - 600 / 5 | ZGF - 800 / 10 |

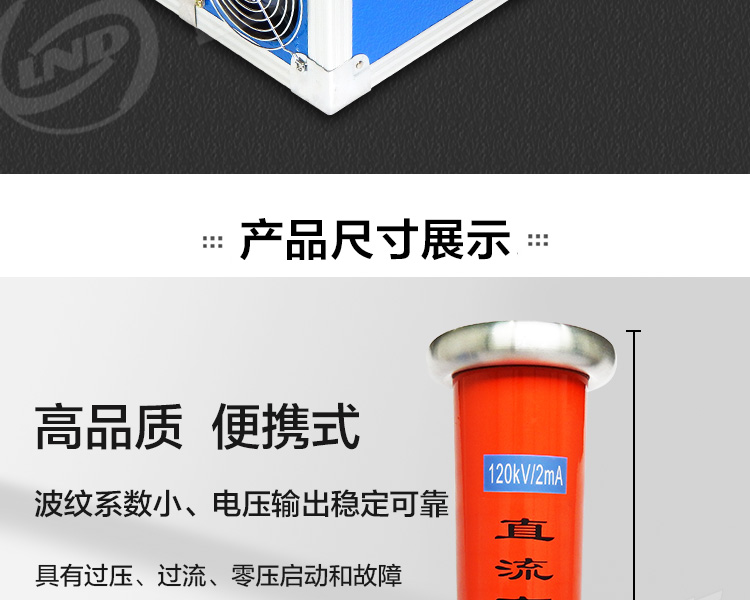

1、直流高壓發生器具有紋波系數小、電壓輸出穩定可靠、無噪音、可靠性好

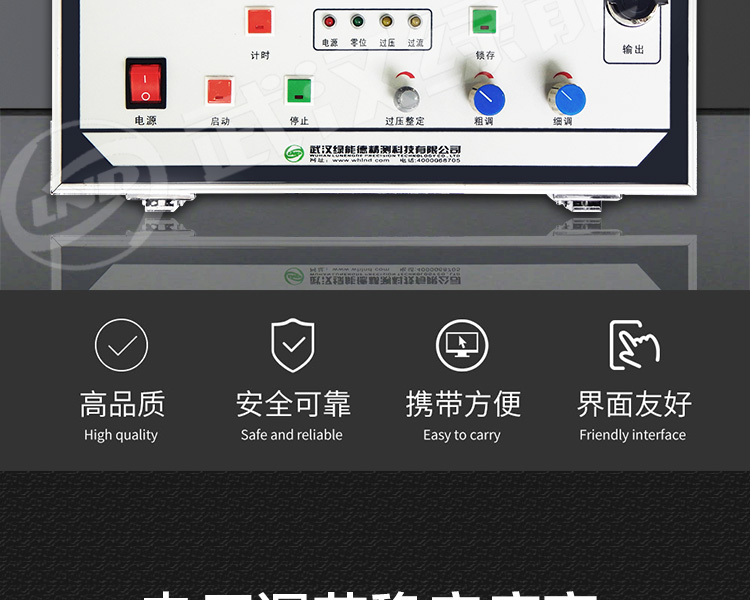

2、具有過壓、過流、零壓啟動和故障保護功能,電壓保護值可整定,顯示直觀

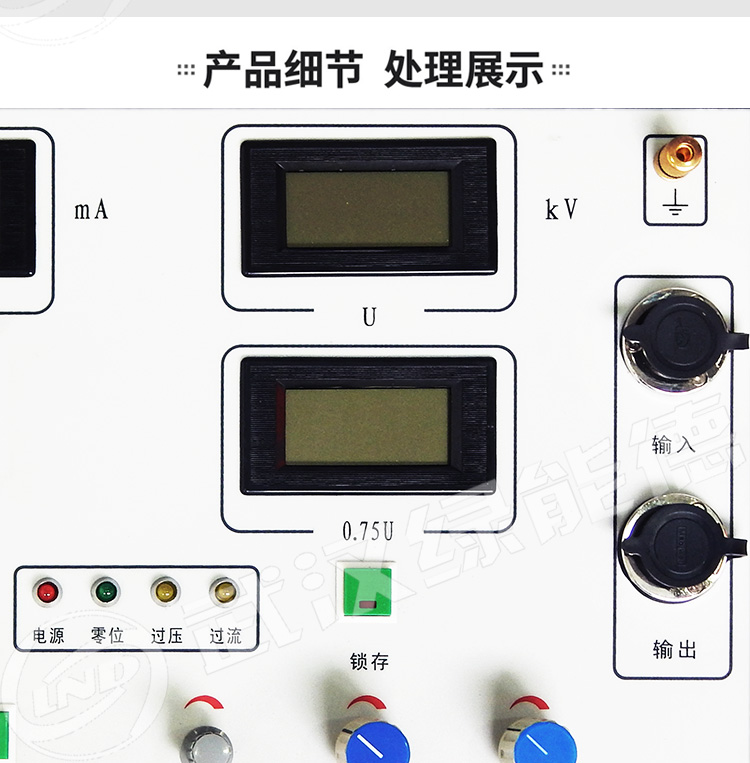

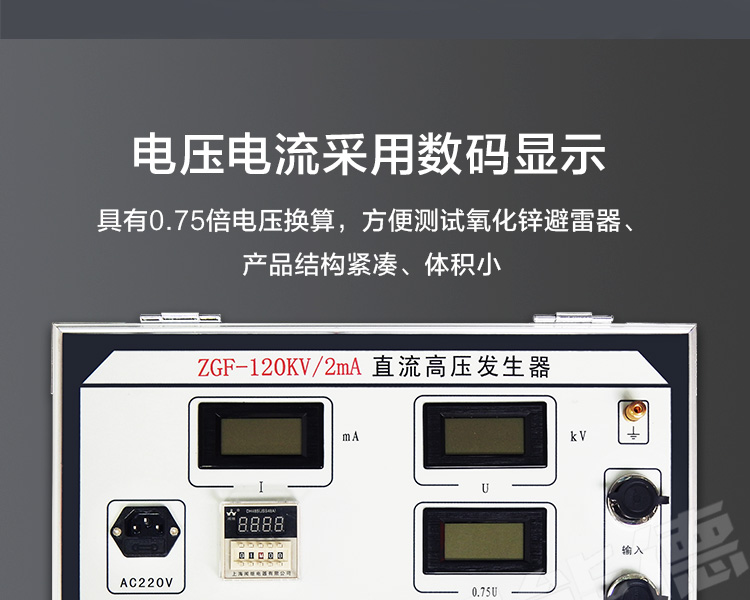

3、電壓、電流采用數碼顯示,且通電源就有讀數,方便監視輸出狀態
4、具有0.75倍電壓換算,方便測試氧化鋅避雷器

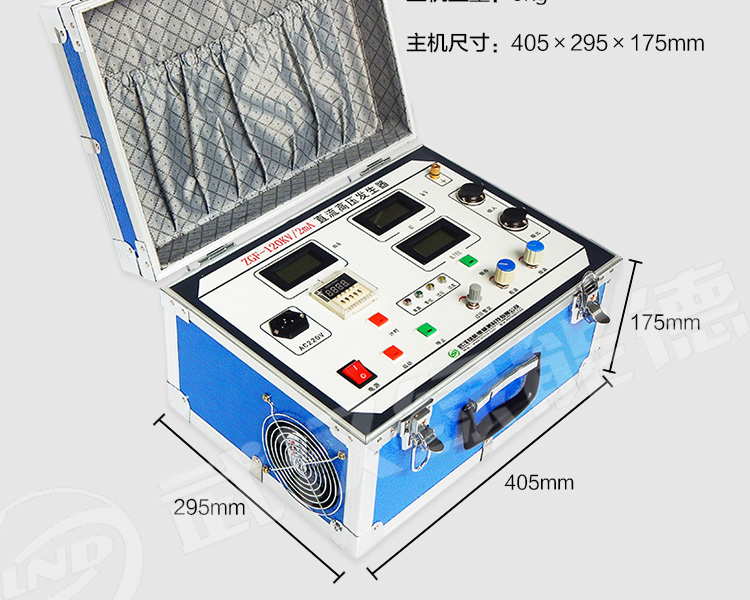

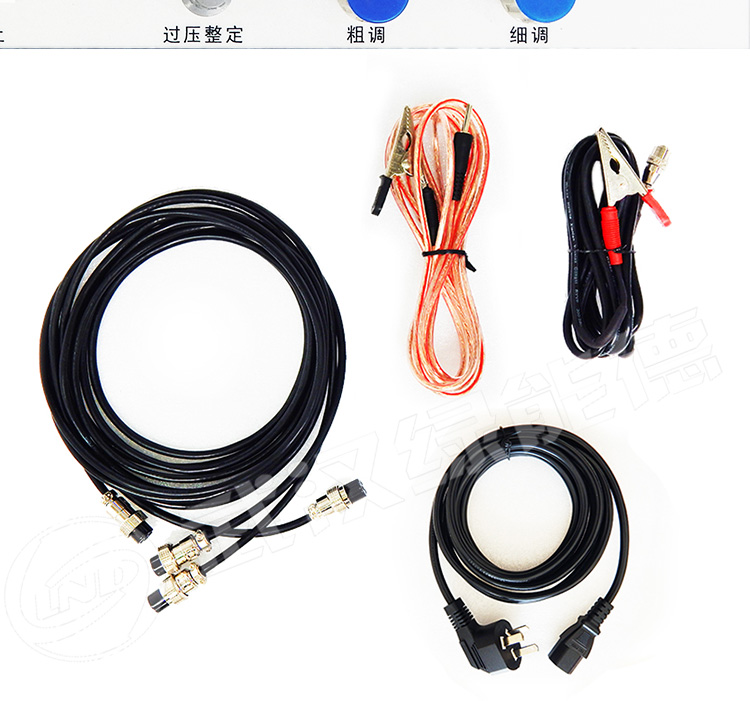

5、產品結構緊湊、體積小、攜帶方便
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
