變壓器繞組材質識別裝置的主要功能是裝置用于開展配電變壓器繞組銅鋁材質識別檢測,測試配電變壓器繞組材質的屬性,為配電變壓器入網及在運設備質量控制提供依據。
裝置采用非接觸方式加熱配電變壓器繞組出線端子導電桿(排),同步測量配電變壓器繞組端子電氣參數,程序自動判別輸出判斷繞組材質屬性。

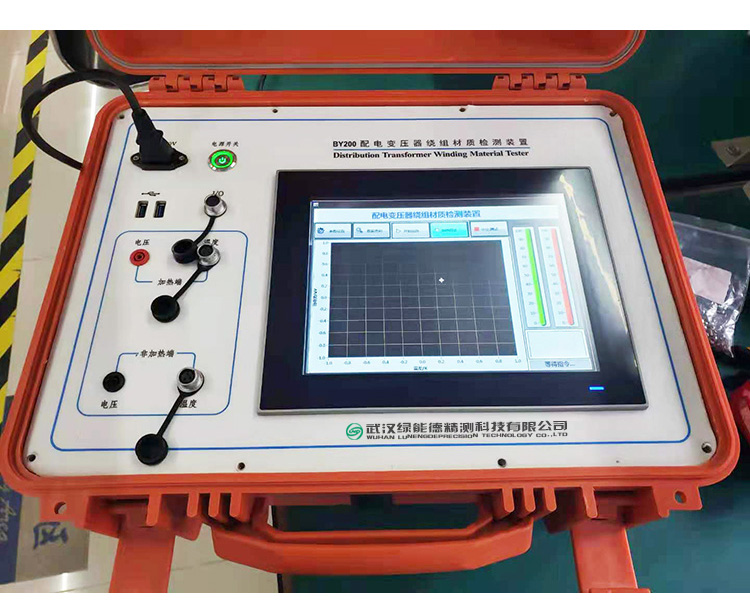

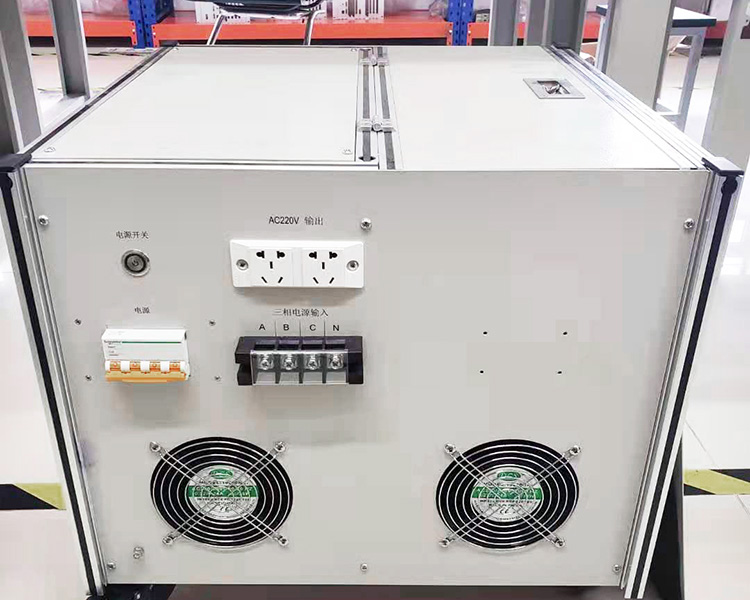

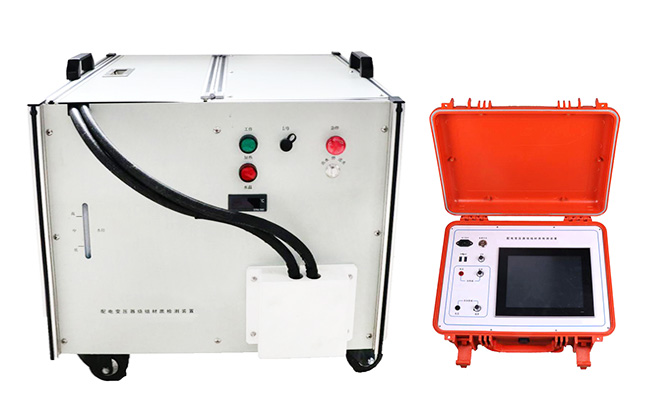

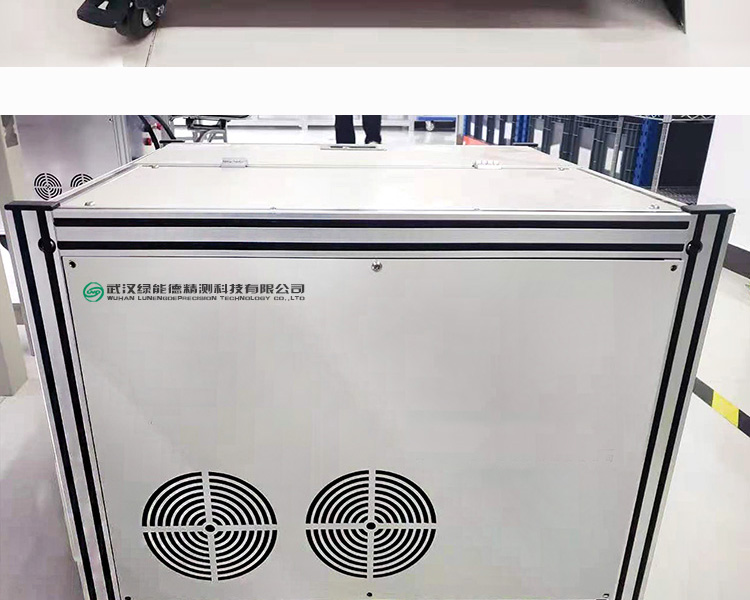

裝置包括非接觸加熱裝置、測量控制箱(含電氣參數及溫度測量、控制器、測量軟件),控制箱采用工業觸摸屏操作,輸出結果在觸摸屏直接顯示。
系統工作電源:380V±10%,50Hz
工作環境溫度:-10℃~+50℃
工作相對濕度:5%-90%,無凝露狀況(25℃時)
海拔高度:≤2000m
控制顯示器:工業觸摸屏,尺寸10.4"
溫度測量:測量范圍為0-100℃,精度±2℃。

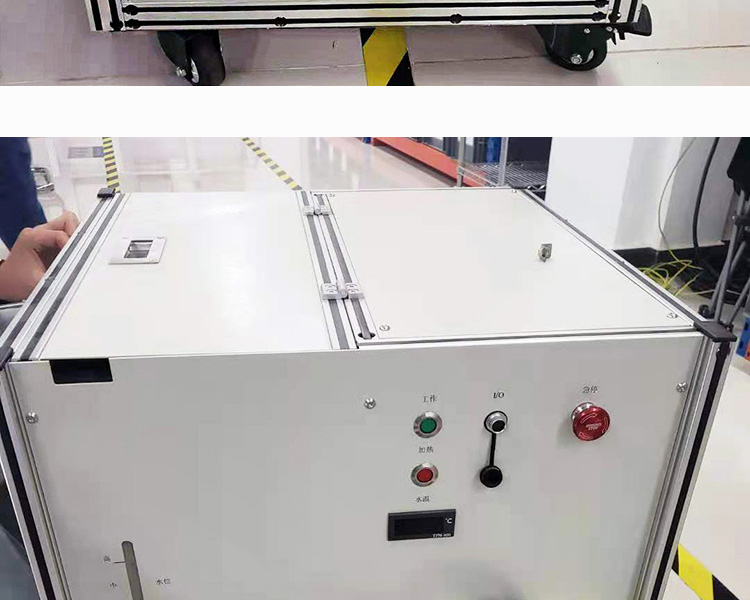

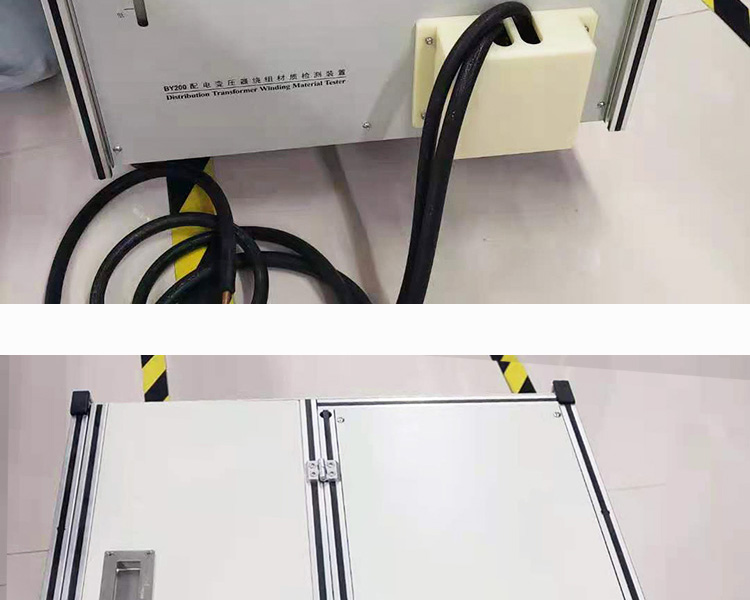

加熱裝置:非接觸式無損加熱,加熱時不破壞變壓器原有結構,升溫速率不小于8℃/分,繞組端子最高加熱溫度不大于100℃。

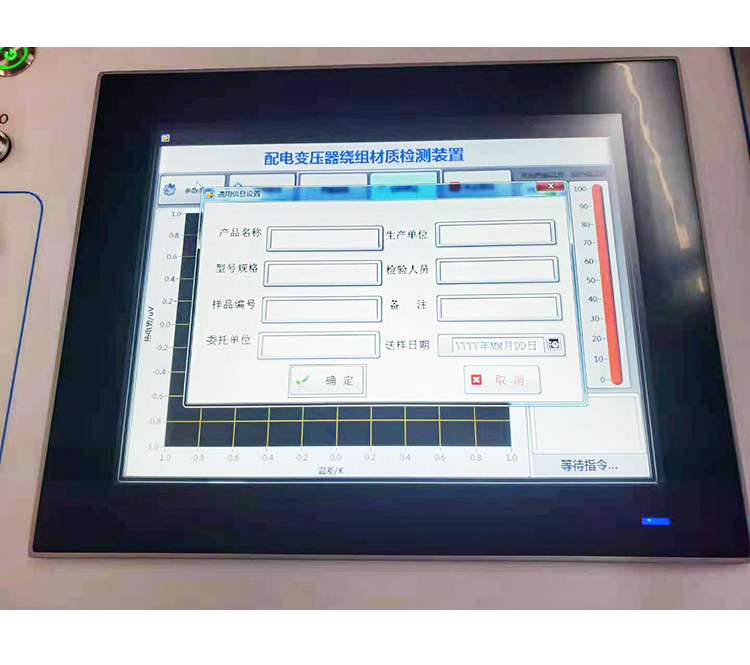

測量軟件功能:控制非接觸加熱過程;實時顯示溫度和電氣參數曲線;直接輸出繞組材質屬性(銅、鋁)診斷結果。
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。如有盜用或復印行為,將追究法律責任。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線:4000068705
1、非接觸加熱:裝置采用電磁感應加熱,當感應線圈中通過高頻交流電時,在感應線圈內外將產生與電流變化頻率相同的交變磁場。
2、繞組識別原理:將兩種不同的導電材料的兩端連接起來形成一個完整的回路,接點溫差會使整個回路之間產生電壓差,根據銅鋁金屬熱電效應特性,判斷出配電變壓繞組材質。
3、金屬工件放入感應圈內,在磁場作用下,鄰近工件內就會產生與感應圈頻率相同而方向相反的感應電流,感應電流沿工件表面形成封閉回路稱為渦流,渦流將電能變成熱能將鄰近工件表面迅速加熱。
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
輸出電流 | ≥1A,3通道 |
數據采樣 | 采樣通道:6通道 |
采樣頻率:10kHz/s | |
測量范圍 | 過渡電阻:0.5Ω~20Ω |
過渡時間:≤250ms | |
分辨率 | 電阻:0.01Ω |
時間:0.1ms | |
測量精度 | 過渡電阻:±(5%+3字) |
過渡時間:±(0.1%+1字) | |
存儲方式 | U盤存儲、本機存儲1G |
外形尺寸 | 350mm×230mm×200mm |
主機重量 | 5kg |
環境溫度 | -10℃~50℃ |
環境濕度 | ≤85%RH |
工作電源 | AC220V±10% |
電源頻率 | 50±1Hz |
