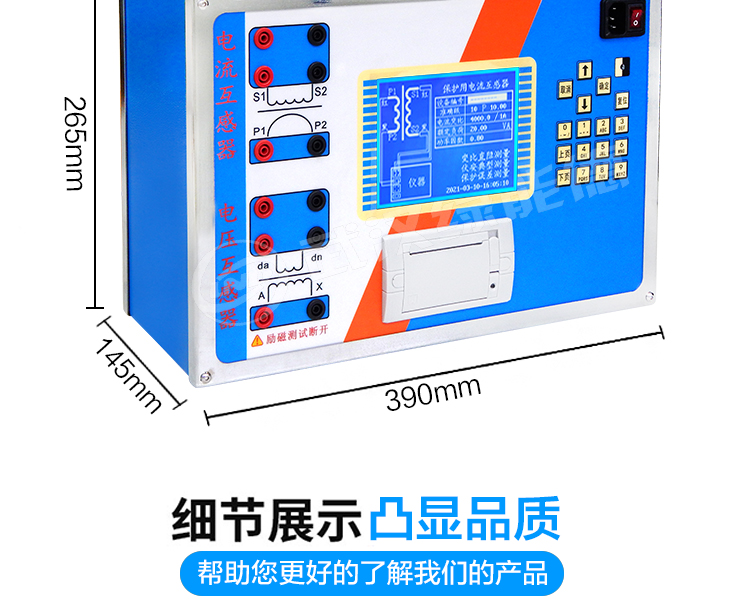

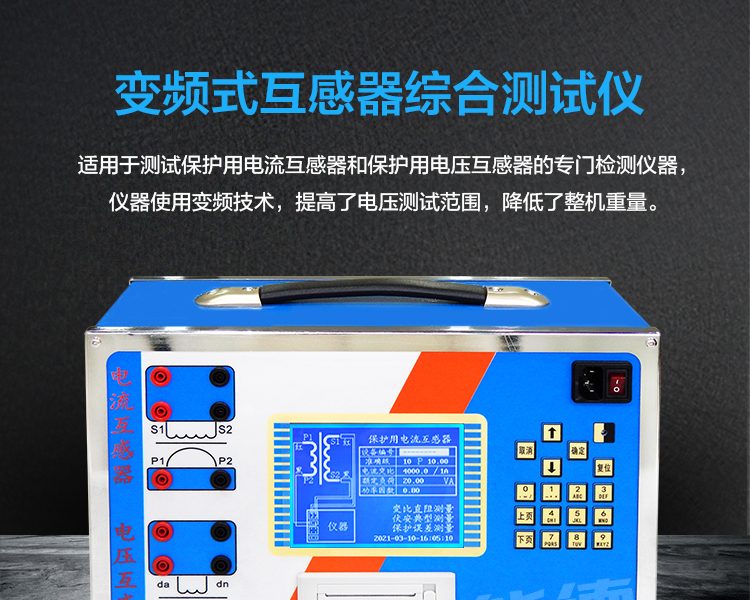

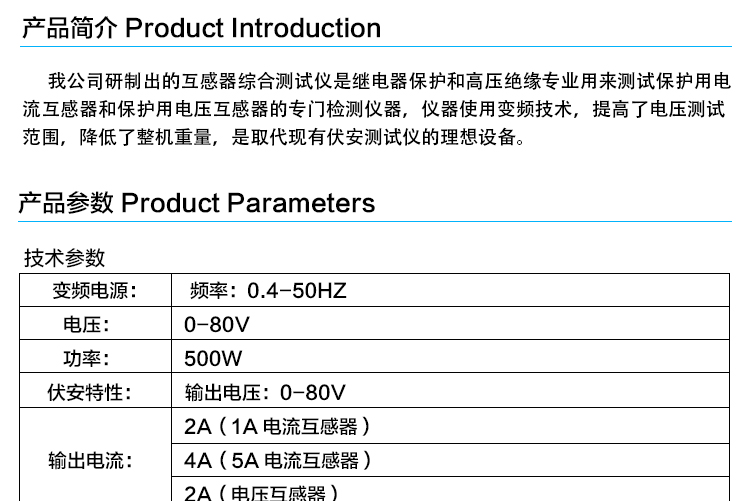

我公司研制出的LNGZ-H互感器綜合測試儀是繼電器保護和 高壓絕緣專業用來測試保護用電流互感器和保護用電壓互感器的 專門檢測儀器,儀器使用變頻技術,提高了電壓測試范圍,降低 了整機重量,是取代現有伏安測試儀的理想設備。
變頻電源 | 頻率:0.4-50HZ |
---|---|
電壓:0-80V | |
功率:500W | |
伏安特性 | 輸出電壓:0-80V |
輸出電流:2A(1A電流互感器) | |
4A(5A電流互感器) | |
2A(電壓互感器) | |

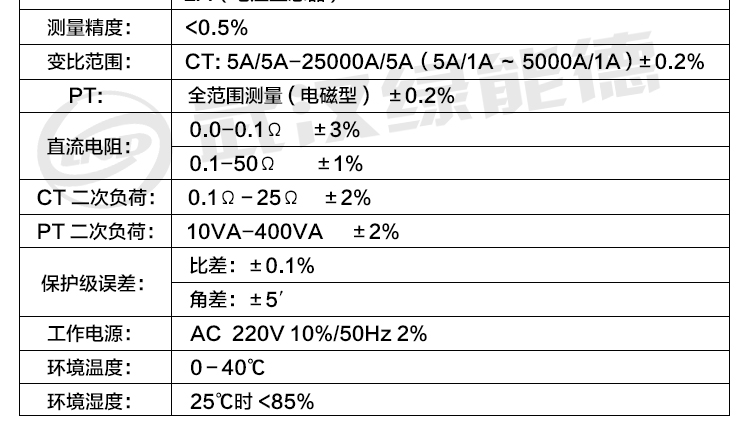

測量精度:<0.5% | |
變比范圍 | CT: 5A/5A-25000A/5A(5A/1A~5000A/1A) ±0.2% |
PT: 全范圍測量(電磁型) ±0.2% | |
直流電阻 | 0.0-0.1Ω ±3% |
0.1-50Ω ±1% | |
CT二次負荷 | 0.1Ω-25Ω ±2% |
PT二次負荷 | 10VA-400VA ±2% |
保護級誤差 | 比差:±0.1% |
角差:±5′ | |
工作電源 | AC 220V 10%/50Hz 2% |
環境溫度 | 0-40℃ |
環境濕度 | 25℃時<85% |
1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
2.了解更多武漢綠能德產品信息請進入 產品中心 。服務熱線:027-8767 7977

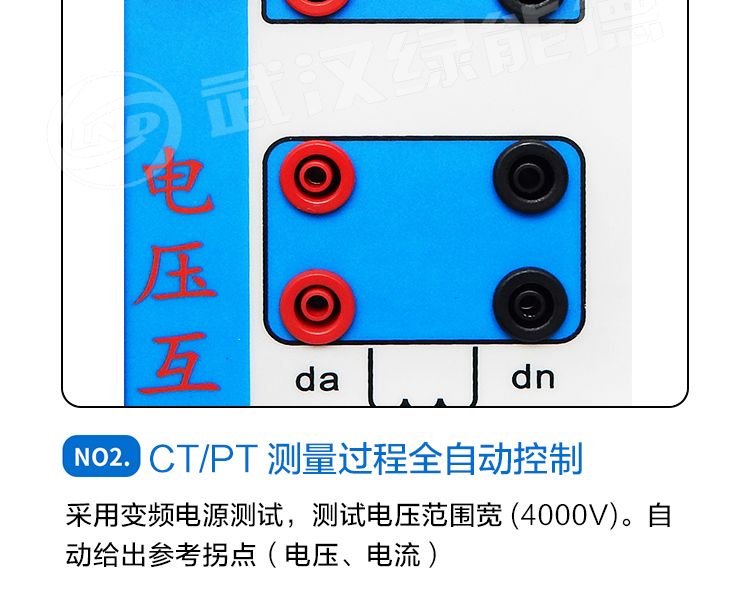

1.CT測量過程全自動控制,自動記錄數據,自動描繪伏安曲線。
1)自動設置保護電流及保護電壓,自動調節步進。
2)采用變頻電源測試,測試電壓范圍寬(4000V)。

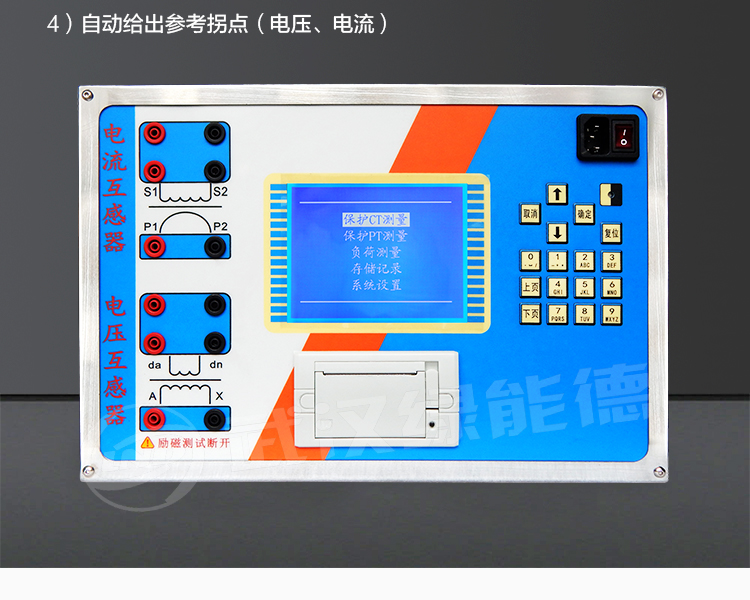

3)自動給出參考拐點(電壓、電流)
2. 10%與5%誤差曲線自動描繪。
3.檢測已知電流互感器的變比以及測量非已知電流互感器的變比。
4. 測量保護級電流互感器保護繞組100%的比差、角差。

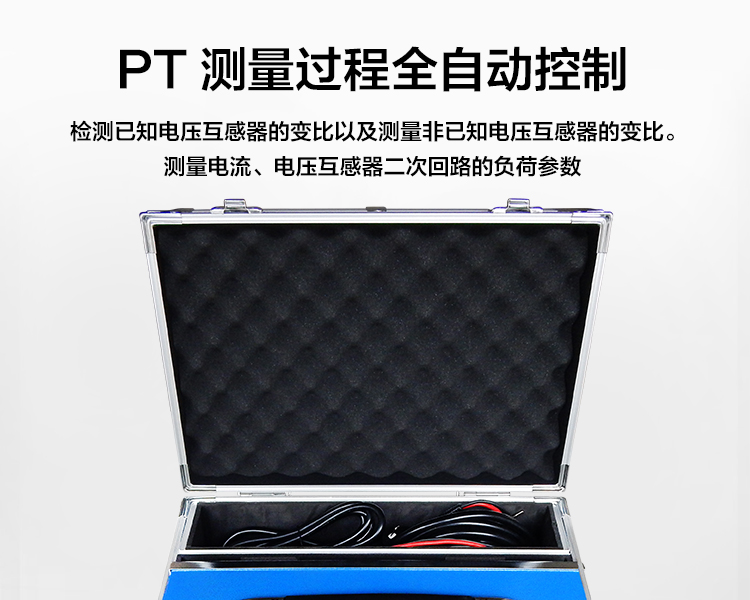

5.PT測量過程全自動控制,自動記錄數據,自動描繪伏安曲線。
6.檢測已知電壓互感器的變比以及測量非已知電壓互感器的變比。
7. 測量電流、電壓互感器二次回路的負荷參數。

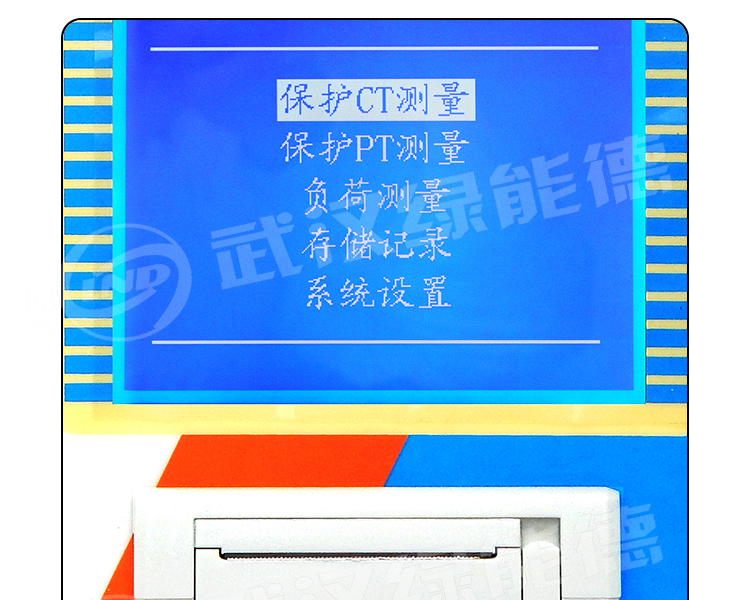

8.320*240大屏幕液晶顯示,全中文界面。接線、操作簡單。
9.可進行各種測量數據的存儲和打印,方便用戶查詢。
企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證。
