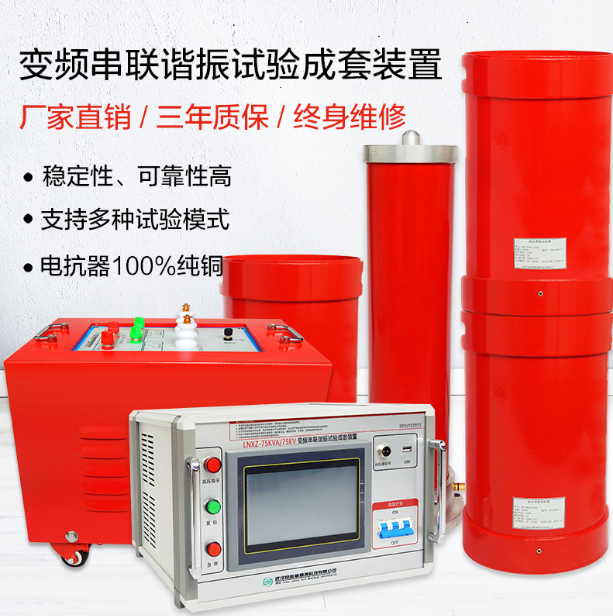

變頻串聯諧振試驗裝置常見故障
1、風扇啟動不了
A、急停、故障、失諧保護后,未重新啟動“故障復位”;
B、設備內部溫度太高,熱保護啟動;
排除方法:
A、先關閉電源,等待30分鐘左右,再重啟設備。
B、若依然啟動不了風扇,請聯系廠家!
2、自動調諧找不到諧振點
現象:調諧曲線顯示是一條直線,沒有諧振點。
原因:回路未接地良好、回路接線錯誤、開路。
排除方法:
A、查看接地是否可靠,是否有斷開點;
B、查看勵磁變壓器的高低壓線圈的通斷;(低壓繞組阻值,高壓繞組阻值)
C、查看每一只電抗器的通斷;(每個繞組阻值)
D、查看分壓器的通斷、分壓器高低壓電容臂的通斷;
F、升壓時沒有諧振點,查看補償電容器的通斷;
G、若查看所有正常,依然無諧振點,請聯系廠家。
3、電壓達不到試驗電壓
現象:調諧曲線是一條直線,有較低的尖峰
低壓較高,高壓較低,電壓在未達到試驗電壓時,低壓電壓已經到達額定電壓,回路自動降壓;
原因:
A、電抗器與電容量不匹配,未找到諧振點;
B、試品損耗較高,系統Q值太低;
C、勵磁變壓器高壓輸出電壓較低;
D、高壓連接線過長或沒有采用高壓防電暈錫箔管;
排除方法:
A、將補償電容器并接入試驗回路,加大回路電容量;
B、將多只電抗器串聯,提高回路電感量;
C、提高勵磁變壓器的輸出電壓;
D、干燥處理被試品,提高被試品的絕緣強度,減少回路的有功損耗;
E、采用高壓防電暈錫箔管,或?qū)⑵胀ǜ邏狠敵鼍€改為較短的連線,一般不超過5米。
變頻串聯諧振試驗裝置注意事項
1、由高壓試驗專業人員操作,熟悉使用說明書,并反復操作訓練。
2、操作人員不少于2人,嚴格遵守高壓試驗的安全作業規程。
3、除熟悉本產品說明書外,還必須嚴格按國家有關標準和規程進行試驗操作。
4、確保各連接線連接正確。
5、必須可靠接地,注意操作安全。
