局部放電檢測系統的原理是什么

作者:小小 來源: 時間:2023-04-26 15:08:29 瀏覽次數:

局部放電檢測系統原理:試品產生一次局部放電時,試品Cx兩端產生瞬時的電壓變化ΔU,經過一耦合電容Ck耦合到檢測阻抗Zm,回路中會產生一脈沖電流I,將此脈沖電流I經檢測阻抗Zm產生的脈沖電壓進行采樣,放大和顯示處理,就可以測定局部放電的視在放電量等參數。脈沖電流法主要利用局部放電信號頻譜中的較低頻部分,可避免無線電干擾。

局部放電檢測系統其獨特的兩通道同時測量功能,可方便地完成多臺試品同時測量或單臺試品的多點同時測量。這樣使大型變壓器放電部位的診斷成為可能,該方法已成功地用于大型變壓器的檢測及變電站的變壓器局部放電在線監測。

局部放電檢測系統原理:試品產生一次局部放電時,試品Cx兩端產生瞬時的電壓變化ΔU,經過一耦合電容Ck耦合到檢測阻抗Zm,回路中會產生一脈沖電流I,將此脈沖電流I經檢測阻抗Zm產生的脈沖電壓進行采樣,放大和顯示處理,就可以測定局部放電的視在放電量等參數。脈沖電流法主要利用局部放電信號頻譜中的較低頻部分,可避免無線電干擾。

局部放電檢測系統配置RLC型檢測阻抗,測量局部放電產生的脈沖信號,并抑制實驗電源的工頻及其它低頻干擾信號。

局部放電檢測系統為脈沖峰值指示形式測試系統,具有計算機程控濾波、放大、采樣、存儲及顯示等功能。數據采集與試驗電壓同步進行。能夠用直接法、電橋平衡法、復率n、平均放電電流I、平方率D,可作各種圖譜:q-n、q-ф、q-ф-t等, 局部放電測試系統能檢測出小于1000pC局部放電量的超聲信號。

局部放電是指絕緣體由于電場分布不均、局部場強過高而導致的絕緣介質中局部范圍內的放電或擊穿現象,是造成絕緣劣化的主要原因,也是劣化的重要征兆和表現形式,與絕緣材料的劣化和擊穿密切相關。因此,對電力設備局部放電的有效檢測具有非常重要的意義,目前國內外電力系統均廣泛使用超聲局放檢測原理實現電氣設備的絕緣檢測。


局部放電產生原因

對于任何一種絕緣結構,內部存在氣泡、油隙和絕緣弱點都是不可避免的。這些氣泡、油隙和絕緣弱點通常是在設備制造過程中形成的,如對于油浸式變壓器,在其制造過程中,由于油漆、干燥和真空處理不徹底,在產品所用的電木筒內、絕緣紙板內、絕緣紙層間等就不可避免地會形成一些空腔時,空腔內就會存在一些氣泡。由于氣體的介電系數比油、紙等絕緣材料的介電系數小,所以氣隙上承受的電場強度比油紙絕緣上的電場強度高(E=KQ/εR其中K是一常數;ε是介質的介電系數;R是電荷到該點的距離),當外施電壓達到某一定值時,這些氣隙就會首先發生局部放電。另外,油紙絕緣內的油膜,油隔板絕緣結構中的油隙,特別是“鍥型”油隙,金屬部件、導線等處的尖角、毛刺,電場集中、場強過高的局部區域等也都是容易產生局部放電。

1、產生氣隙的原因和一般部位

(1)由于變壓器油凈化不純,處理不好,或靜電時間不夠,從而造成油中含有少量的氣泡(氣隙)。
(2)由于絕緣件的制造和產品制造工藝不完善,從而造成層壓木板、層壓紙板中,角環、靜電板彎曲處,線砸之間,以及絕緣搭接縫隙等處存在一些氣隙。
(3)由于油浸變壓器在真空處理和真空注油時真空度和真空時間不夠,從而造成油中、油紙絕緣中等處殘存一些氣隙。
(4)由于樹脂絕緣干式變壓器在真空燒注時,真空度和真空時間不夠,從而造成樹脂絕緣中殘存一些氣泡。
(5)由于樹脂絕緣(繞包絕緣)干式變壓器樹脂與玻璃纖維等固化后形成的復合絕緣的熱膨脹系數與銅導線、鋁導線的熱膨脹系數存在差異,從而造成應力龜裂處(樹脂層間)等存在一些氣隙。
2、結構方面的原因
由于變壓器絕緣結構不合理,從而造成絕緣內部電場分布不均勻。若某些部位的電場強度低于絕緣介質的起始放電電源水平,則這些部位就容易產生局部放電。
3、材料方面的原因

銅、鋁導線,銅、鋁箔表面不光滑、有毛刺,該毛刺不僅會造成局部放電,而且還會損壞匝間絕緣,造成匝間絕緣短路。

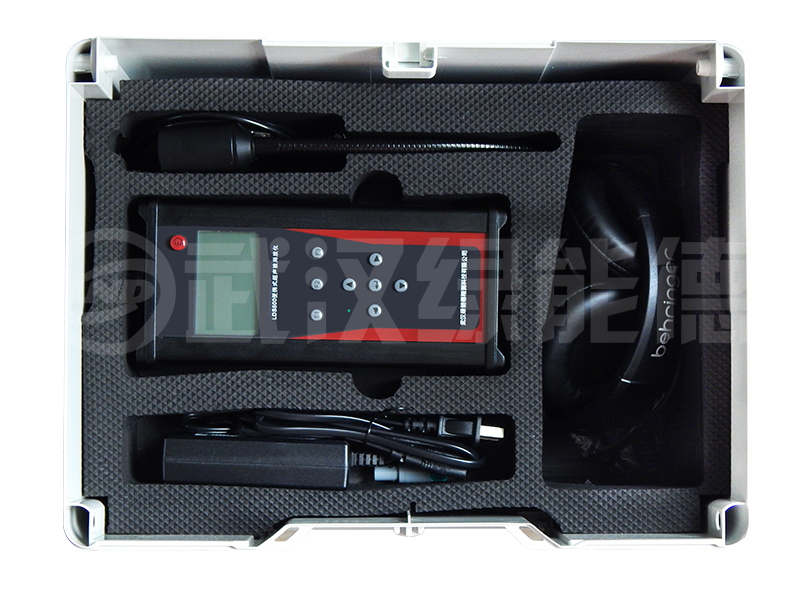

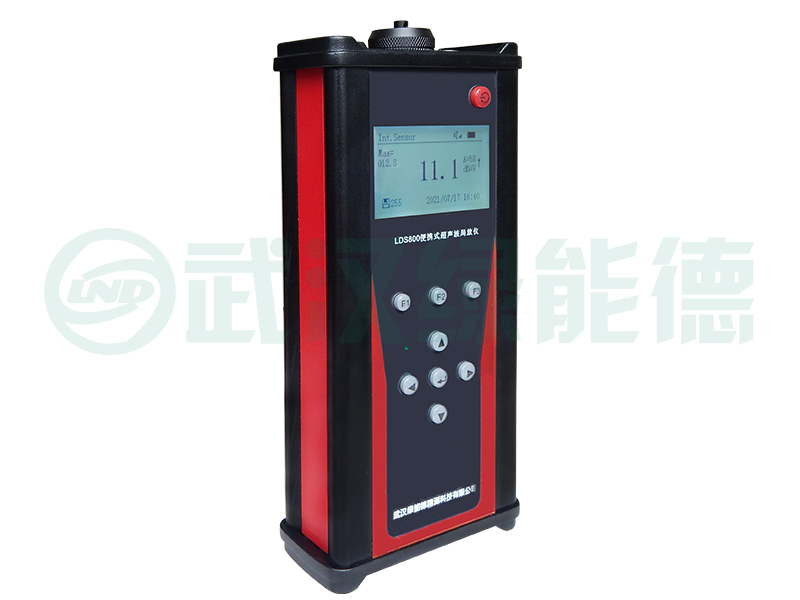

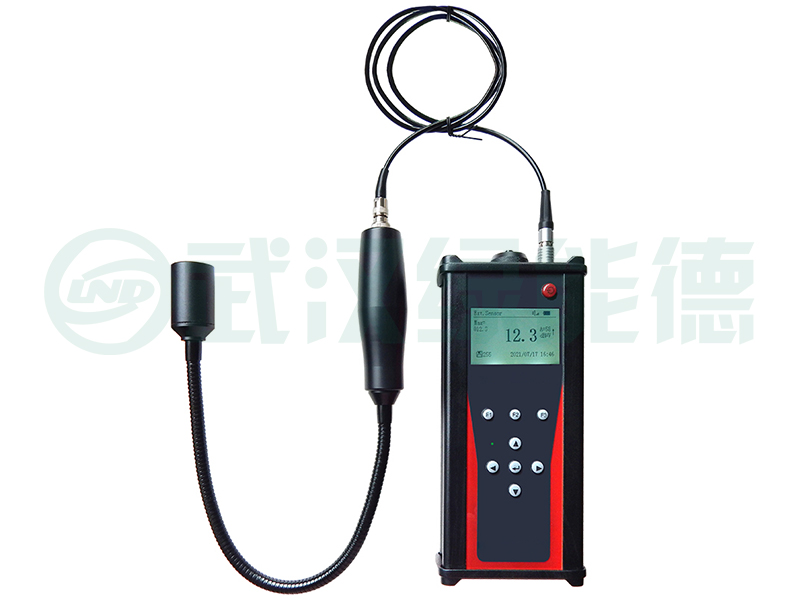

LDS800局部放電檢測儀能夠提供一攬子狀態維護方案。它重新定義了超聲波檢測的范圍,把人類的聽覺范圍延伸到極致!它既能檢測電氣設備的局部放電故障,又能檢測電廠壓力容器及管道的內外氣液泄漏,成為工業汽液堵漏增效的節能助手。


本儀器的超聲信號使用非常簡單,無需進行過多的設置,只需要根據顯示屏右側的上下箭頭標志來設置放大率,箭頭消失時為信號最佳采集量程。

在測量時可以通過左右鍵來調節音量的大小,在屏幕右上方將顯示音量級別。

       更多詳情請咨詢聯系人:葛柳香,聯系方式:18971610786(微信同號)公司網址:http://dehoolighter.com.cn/
