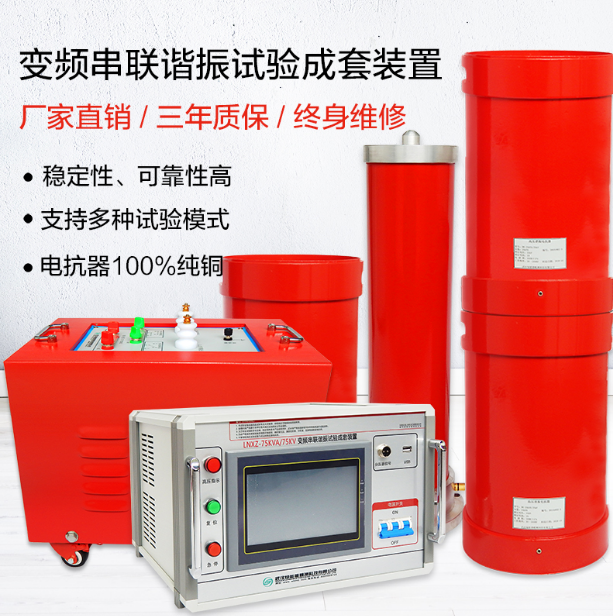

變頻串聯諧振GIS試驗原理及注意事項:
GIS是把斷路器、隔離開關、電壓互感器、電流互感器、避雷器等組合在一起并以SF氣體絕緣的電力設備,GIS一般由2-18個間隔組成,試驗中每一間隔相當于一個電容器,對GIS進行耐壓試驗相當于對這個電容進行耐壓試驗。
變頻串聯諧振試驗原理如下:
根據IEC517:1990標準規定,GIS交流試驗電壓為出廠電壓的80%,頻率范圍100-300Hz,各電壓等級GIS的參數根據各地電力試驗規程要求。
變頻串聯諧振GIS試驗注意:
1、試驗時,試驗相接高壓源,高壓引線需采用專用無暈引線,非試驗相連同GIS外殼接地。
2、試驗必須保證各氣室SF6氣體在額定壓力下,并且充氣壓4小時后氣體含量在合格范圍內,GIS處于可運行狀態, 確認無誤后方能試驗。
3、試驗加壓前,確保GIS內的電壓互感器拆除(如果GIS廠家同意, 電壓互感器可以一起加壓,但試驗諧振頻率必須大于100Hz)、CT二次短路,避雷器連接處應斷開。
4、試驗電壓在輸出套管加入,套管芯子接高壓源,套管金屬法蘭接系統專用地線。
5、試驗時,試驗系統各部件之間、變頻串聯諧振試驗系統與GIS殼體之間必須采用專用接地線,且不可利用現場接地排代替試驗系統與GIS外殼之間的地線連接。
6、注意變頻串聯諧振試驗系統與現場電網之間采用一點連接,接地點必須位于分壓器與試品之間的連線上。
