一、被試品對象及試驗要求
50MW/110kV全絕緣變壓器，電容量≤0.015u f，試驗頻率為45-65Hz, 試驗電壓160kV
110KV線路絕緣子，開關,GIS,基本上屬于無電容量試品，試驗頻率為30-300HZ, 最高試驗電壓265KV
64kV/110kV,500mm2電纜600m，電容量≤0.11 F，試驗頻率為30-300Hz,試驗電壓128kV
二、工作環境
環境溫度:一15℃ - 40℃
相對濕度:≤90%RH海拔高度:≤1000米
三、裝置主要技術參數及功能
額定容量:624kVA
輸入電源:單相380V電壓,頻率為50Hz
額定電壓:52kV:104kV: 312kV
額定電流:12A:6A: 2A
工作頻率:30-300Hz
>波形畸變率:輸出電壓波形畸變率≤1%
工作時間:額定負載下允許連續15min:過壓1.1倍1分鐘溫升:額定負載下連續運行15min后溫升≤65K
品質因素:裝置自身Q≥30(f=45Hz)
>保護功能:對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)測量精度:系統有效值1.5級
四、設備遵循標準
GB10229-88
《電抗器》
GB1094
《電力變壓器》
GB50150-91
《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996
《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96
《外殼防護等級》
GB2900
《電工名詞術語》
GB/T16927.1~2-1997
《高電壓試驗技術》
五、裝置容量確定
64kV/110kV，500mm2電纜600m，電容量≤0.11p F，試驗頻率為30-300Hz，試驗電壓128kV,頰率取40Hz.
試驗電流I=2T CU試=2TT ×40×0.11×10-6×128×103=3.6A
50MW/110KV全絕緣變壓器，電容量≤0.015u f，試驗頻率為45-65Hz，試驗電壓160kV,
I=2TT fCU : =2TT ×53×0.015×10×160×10-0.8A
對110KV線路絕緣子，諧振電容為2000pf，試驗基準頻率為145HZ，試驗電壓為258KV:此時試驗參數為:
I-2T fCU=2TT ×145×0.002×10F×258×10-0.48A
35kV,300mm2電纜4000m,電容量≤0.778u F,試驗頻率為20-300Hz,試驗電壓52kV
I=2T fCU =2T×40×0.778×10×52×103=10.2A
結論:裝置容量定為624kVA/52kV，104kV，312kV;分六節電抗器，電抗器單節為104kVA/52kV/2A通過組合使用能滿足上述被試品的試驗要求。

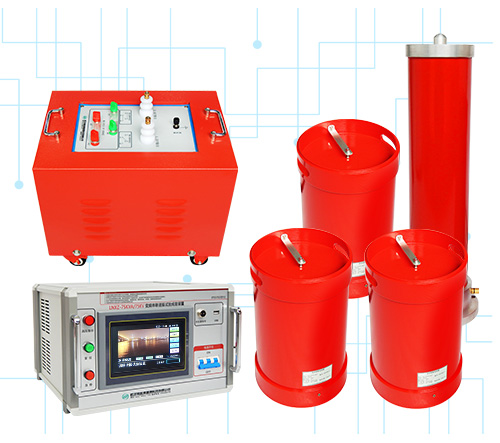

六、系統配置及其參數
激勵變壓器
SXJB-30k VA/12kV/6kV/3kV/O.4kV 1臺
額定容量:30kVA
輸入電壓:380V，單相輸出電壓:12kV;6kV:3kV.結構:干式
變頻電源
SXBP-30kW/0.38V 1臺
■額定輸出容量:30kW
工作電源:380士10%V(單相)，工頻輸出電壓:0 -400V,單相，
額定輸入電流:78.9A
額定輸出電流:75A
輸出波形:正弦波電壓分辨率:0.01kV
電壓測量精度:0.5%
頻率調節范圍:20 - 300Hz頻率調節分辨率:≤0.01Hz頻率穩定度: 0.1%
運行時間:額定容量下連續15min
額定容量下連續運行15min元器件最高溫度≤65K
噪聲水平:≤50dB
七、可實現以下功能:
1)操作功能得到優化,操作簡單
2)自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時1.5分鐘(全頻掃),頻率分辨率0.01Hz
3)自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程
4)耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作
5)全壓輸出保護:在調壓過程中，嚴格保證變頻電源不會全電壓輸出
6)軟件經過嚴格模擬運行檢驗,運行安全、穩定、可靠。
7)自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據:
8)液晶顯示屏可顯示電源電壓和電流:高壓輸出的頻率、電壓、電流可實現以下操作:頻率的上升和下降:電壓的上升和下降:輸入、輸出的分合閘。
9)保護功能:具有斷電、過流、過壓及閃絡保護功能:
過電壓保護:可人工設定過電壓保護值:當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置
過電流保護:可人工設定過電流保護值;當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置
擊穿保護:具有放電或閃絡保護功能,當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害。變頻電源內電子元件不會擊穿。
斷電保護:試驗電源斷電后,裝置能快速保護
10)變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后,相互位置不變，不損壞，緊固件不松動
11)外觀及操作界面充分采用人性化設計,美觀大方，操作簡便
高壓電抗器
SXDK-104kVA/52kV 6節
額定容量:104kVA
額定電壓:52kV額定電流:2A
品質因素:Q≥50(f-40Hz)結構:干式
電容分壓器
FCR-300kV -1000 pF 1套
額定電壓:300Kv
高壓電容量: 1000pF介質損耗:tgo ≤0.5%分壓比:1000: 1
測量精度:有效值1.5級重量:約15kg
