串聯諧振成套裝置的原理是什么?

來源: 時間:2022-08-10 10:01:04 瀏覽次數:

串聯諧振成套裝置的原理究竟是什么,很多電力試驗人員會問道這個問題,其實主要運用的是串聯諧振的基本原理,串聯諧振通過對變頻控制器的條件,從而控制住輸出頻率,讓回路電感L和被試品產生串聯諧振。諧振回路的重要部件之一是高壓電抗器L,當我們控制電源的頻率在1/(2π√LCX)時,此時串聯諧振的電壓就是被加到被試品上的電壓。

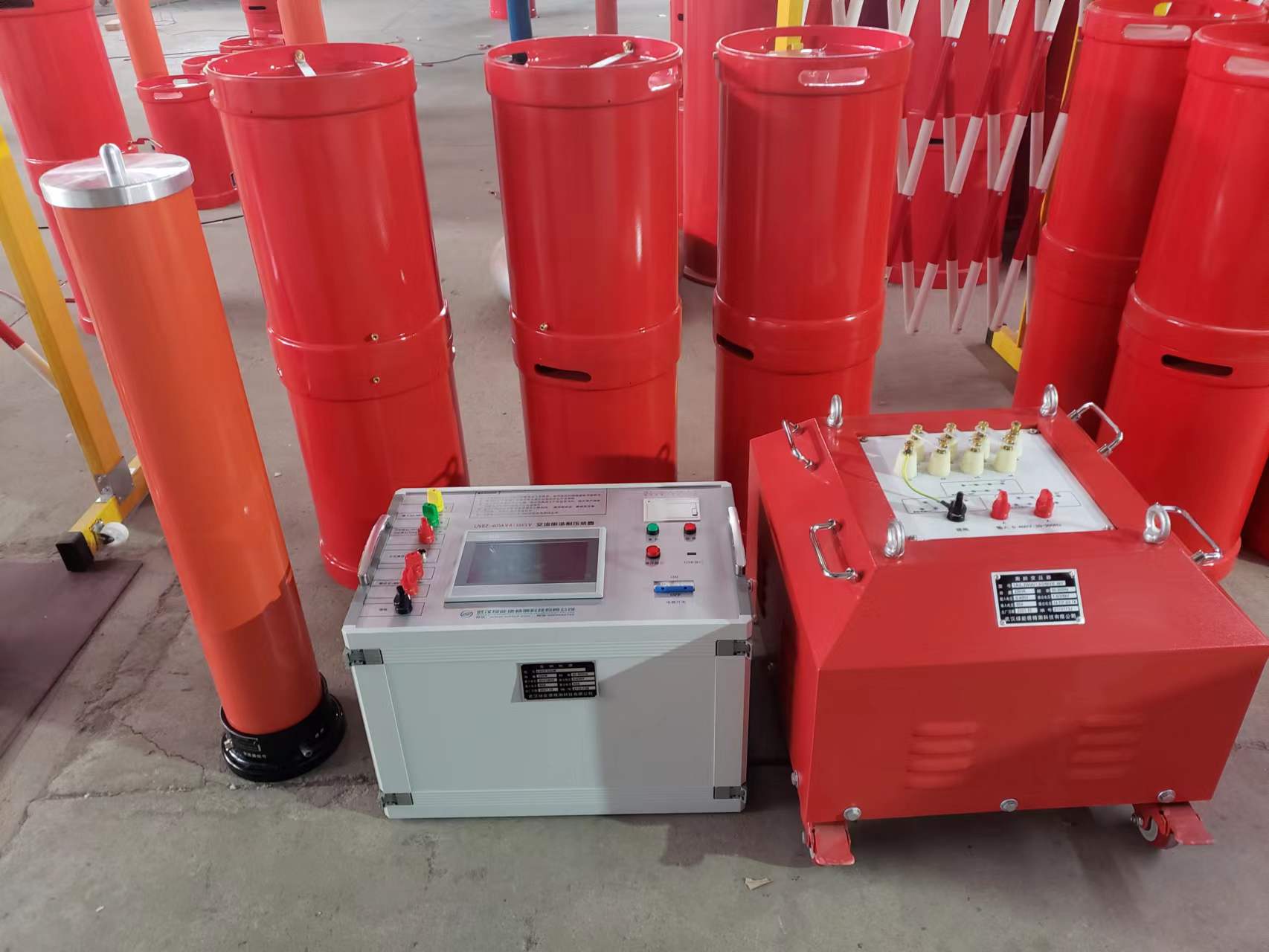

串聯諧振成套裝置主要由4個部分組成,這四個部分分別為:變頻控制器、勵磁變壓器、高壓電抗器、高壓分壓器。

串聯諧振成套裝置的使用范圍非常廣泛,主要有大型電力變壓器、電力電纜、汽輪機和水輪發電機等容性設備,但是所有耐壓試驗必須嚴格按照試驗規程有規律地定期進行試驗。當我們進行串聯諧振耐壓試驗中遇到被測產品電容較大或試驗對測試電壓要求很高的情況下,對測試裝置的供電能力相應地也要求較高,所以導致在工頻條件下,傳統的工頻耐壓裝置的體積往往較大,且重量較重,給現場搬運帶來極大不便,也不利于組合使用,因此導致靈活性差,使用不便。


串聯諧振成套裝置的試用范圍如下所示:

1、GIS的電壓等級子110kv以下時,在進行開關、變電站設備等的交流耐壓試驗時,試驗頻率30-300Hz,試驗電壓小于265kV,試驗持續時間1min。

2.110kV/63000kVA主變壓器交流耐壓試驗,電容≤0.02uF,試驗頻率45-65Hz,試驗電壓小于160kV,試驗時間1min。

3、110kV/300mm2電纜交流耐壓試驗,0.2km,電容≤0.0294uF,試驗頻率30-300Hz,試驗電壓128kV,試驗時間60min。

4、10kV/300mm2電纜3km交流耐壓試驗,電容≤1.126uF,試驗頻率30-300Hz,試驗電壓22kV,試驗時間5min。

5、35kV/300mm2電纜1km交流耐壓試驗,電容≤0.1945uF,試驗頻率30-300Hz,試驗電壓52kV,試驗時間60min。
