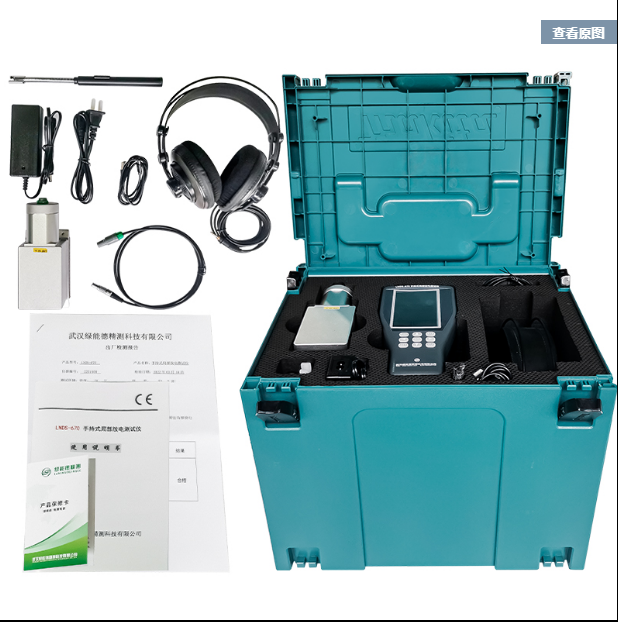

局部放電檢測儀可配合使用特高頻傳感器、TEV傳感器、聲電組合傳感器、超聲傳感器和寬頻帶電流互感器(HFCT)在線檢測變壓器、高壓開關柜、GIS、電纜接頭等高壓設備的局部放電情況。攜帶方便、測量快速,抗干擾能力強,便于現場使用。
UHF檢測法的下限頻率在300MHz以上,上限頻率在1000MHz或以上,因而可把電暈放電引起的干擾排除掉,其抗干擾性能是最優越的。UHF測量將UHF傳感器(超高頻傳感器)凹面部分緊貼在GIS盆式絕緣子上,有的GIS盆式絕緣子有屏蔽層,但是開有測量窗口,將UHF傳感器對準測量窗口,就能取出GIS內部放電信號。
GIS巡檢部位一般取GIS內部容易放電位置,例如斷路器、高壓套管下側等,母線可以間隔一段距離檢測一個點。
-
超聲波法就是在GIS外部安放傳感器,傳感器的靈敏范圍為20KHz-100KHz。用該方法可以檢測、識別和定位GIS中的故障,而不需要預先在GIS上安裝內部耦合器和傳感器。提高頻率可降低環境噪聲的影響,這種方法的靈敏度對于絕大多數常見故障是比較高的。對于移動中的顆粒,這個方法比傳統的局放測量法和UHF、VHF更優越。對檢測來自位于絕緣子上的顆粒引起的放電時,這個方法還存在一些問題,由于在環氧樹脂絕緣中超聲波信號衰減很大,所以這種方法不能測量環氧樹脂絕緣中的缺陷(例如氣泡)。
-
使用超聲波測量法測量GIS局部放電時,需將超聲波傳感器探頭部分涂抹超聲耦合劑,然后將超聲波傳感器貼到GIS金屬外殼上,在測量期間不能震動傳感器,以免造成測量數據的不準確。
-
