電流互感器怎么用

來源: 時間:2021-12-30 17:17:18 瀏覽次數:

1)電流互感器的接線應遵循串聯原則:即初級繞組應與被測電路串聯,次級繞組應與所有儀表負載串聯。 2)根據被測電流選擇合適的變比,否則誤差會增大。同時,二次側的一端必須接地, 防止一-次側高壓一旦絕緣損壞,進入二次低壓側,造成人身和設備事故。

1)電流互感器的接線應遵循串聯原則:即初級繞組應與被測電路串聯,次級繞組應與所有儀表負載串聯。

2)根據被測電流選擇合適的變比,否則誤差會增大。同時,二次側的一端必須接地, 防止一-次側高壓一旦絕緣損壞,進入二次低壓側,造成人身和設備事故。


3)二次側不允許開路。一旦開路, 原邊電流I1全部變?yōu)閯畲烹娏?,使φm和E2急劇增加,導致鐵芯飽和磁化過度,發熱嚴重,甚至燒毀線圈;同時,磁路過飽和磁化后,使誤差增大。電流互感器正常工作時,二次側與測量儀表、繼電器等電流線圈串聯使用。測量儀器、繼電器等電流線圈的阻抗很小,二次側類似于短路。CT二次電流的大小由一次電流決定,次級電流產生的磁勢平衡初級電流的磁勢。如果突然打開,勵磁電動勢會突然從小值變?yōu)榇笾?,鐵芯中的磁通會呈現嚴重飽和的平頂波,因此當磁通過時次級繞組會感應通過零。極高的峰值波,其值可達數千甚至數萬伏,危及工人的安全和儀器的絕緣性能。所以當磁場過零時次級繞組會感應。極高的峰值波,其值可達數千甚至數萬伏,危及工人的安全和儀器的絕緣性能。所以當磁場過零時次級繞組會感應。極高的峰值波,其值可達數千甚至數萬伏,危及工人的安全和儀器的絕緣性能。另外,二次側的開路使二次側的電壓達到數百伏,-旦接觸就會引起觸電事故。因此,電流互感器的二次側裝有短路開關,以防止二次側開路。在使用過程中,-但二次側開路,應立即解除電路負載,然后進行斷電處理。處理完所有內容后可以重復使用。

4)為滿足測量儀表、繼電保護、斷路器故障判斷和故障濾波等需要,發電機、玨器、出線、母線段斷路器、母線斷路器、旁路斷路器等電路帶有2到8個次級繞組的所有電流互感器。

5)保護用電流互感器的安裝位置應盡量設置在主保護裝置未受保護的區域。例如:如果有兩套電流互感器,且位置允許,則它們應位于斷路器的兩側,使斷路器處于交叉保護范圍內。

6)為防止柱式電流互感器套管閃絡弓|起母線故障,電流互感器通常布置在斷路器的出線側或互感器側。

7)為減少發電機內部故障造成的損壞,于自動調節勵磁裝置的電流互感器應布置在發電機定子繞組的出線側。為便于在發電機并入系統前進行分析和查找內部故障,用于測量儀表的電流互感器應安裝在發電機的中性側。

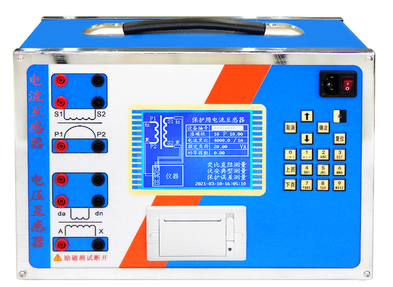

武漢綠能德專業生產電流互感器測試儀(又稱電流互感器現場校驗儀),從事電測行業多年,旗下產品品質一流,歡迎廣大客戶前來選購!
