三倍頻感應耐壓裝置通過施加倍頻電源裝置，以提高繞組間絕緣的試驗電壓，從而達到耐壓試驗的目的。此次綠能德定制LND-5kVA/500V 倍頻試驗變壓器采用分體式結構，試驗變壓器與控制臺自成一體，方便試驗過程中配合被試品隨時移動位置。
下面就三倍頻發生器的操作方法整理一篇圖文教程，供用戶參考。
一，使用方法
對于分體式，先按接線示意圖，將接線接好，對于一體式，按接線端接線即可。接通三相電源，三倍頻發生器，通電并有倍頻輸出，操作臺紅燈亮，將操作臺調壓器回到零位，按下啟動按鈕（綠），綠燈亮調壓器等待升壓。順時針旋動調壓器，至所需電壓為止。當試品泄漏電流過大或擊穿時，過流繼電器會迅速切斷電源。試驗完畢，將調壓器回零，按停止按鈕（紅）綠色指示燈亮，調壓器輸出電源切斷。將三相電源切斷，試驗結束。
注：試驗中，如發現電流表指針急劇增加或被試品冒煙，跳弧，有焦味，有異常響聲時，應立即停止試驗，并降壓切斷電源，檢查原因。
二、注意事項

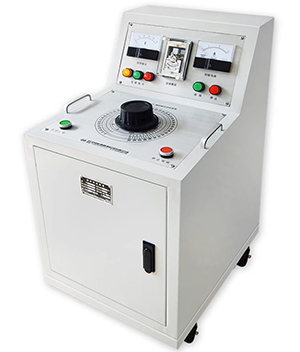

1.調壓控制左右兩側各有一個指針表頭，左側為電壓輸出電壓，右側為輸出電流表頭。在試驗正常的情況下，輸出電壓表頭的指針顯示會隨著升壓過程變化，但輸出電流表頭維持不動。當輸出電流表頭指針發上變化時，表明試驗過程中出現泄漏電流，設備過電流保護措施自動啟動，強制關閉設備，停止試驗。
2．在試驗過程中，如被試品的電容量不大時，補償電抗器一般不需接入線路。如被試品電容電流過大時，則應將補償電抗器兩端與被試品兩端并聯，進行電流補償，從而提高整個試驗回路的功率因數，降低輸出電流。
3．因該裝置是在超飽和狀態下工作，因而接入三相線路的時間應盡量短，一般不超過五分鐘。試驗被試品時，試驗時間不能超過40秒；
4．在使用整體式倍頻試驗變壓器時，控制箱中的接觸器線圈電壓為倍頻試驗變壓器輸出電壓的1/3，絕對不能用150HZ電源試用。
