高壓開關柜的局放檢測一直都是開關柜的重點檢測項目,與傳統檢測法相比,局部放電帶電檢測法是一種間接性檢測方法,其是利用檢測局部放電伴生情況而達到檢測放電目的的檢測方式?,F(xiàn)階段,電力系統中高壓開關柜局部放電帶電檢測技術主要包括兩種,一種是暫態地電位檢測,另一種是超聲波檢測。

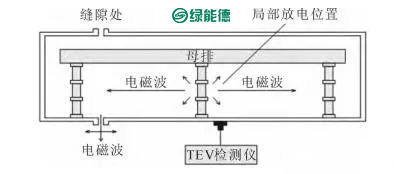

暫態地電位檢測的基本原理 一旦開關柜出現局部放電的情況,放電形成的帶電粒子就會迅速從帶電體向接地的非帶電體轉移,而且在非帶電體中形成高頻電流行波,這時電流行波迅速擴散到每個方向。因為集膚效應,電流行波只是集中在開關柜金屬內的表面,通常不會將金屬柜體直接穿透。然而如果在電流行波傳統中存在金屬斷開或者絕緣連接位置時,電流行波就會立刻從金屬柜體內表面向外表面轉移,還通過電磁波的形式傳播到自由空間中,而且在金屬柜體表面往往會形成暫態地電壓。地電波范圍最好控制在1mV~1V,能夠在檢測中采用專業的暫態地電壓傳感器此外,暫態電壓檢測傳感器和耦合電容傳感器是非常相似的,如果使用傳感器對迅速變化的暫態地電壓進行檢測,這樣就可以向檢測設備處理單元傳送檢測信號,經過正確的運算處理而獲取局部放電量。

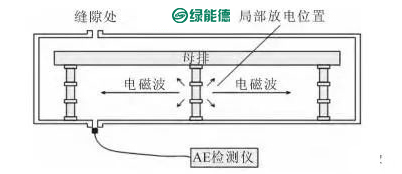

超聲波檢測的基本原理 就電力設備來講,在放電中難免會出現聲波。站在能量的角度分析,放電是能量瞬時間爆發的過程,也是電能以電磁能以及聲能等多種形式釋放的過程。在空氣間隙中如果出現電氣擊穿的情況,放電瞬時就會有效完成,其電能向熱能瞬時轉化,造成放電中心氣體出現膨脹的情況,該瞬時膨脹的結果往往都是通過聲波的形式進行傳播,隨著聲波傳播過程中,聲音頻率越高,其衰減也會越來越快。因此,當高壓開關柜發生放電時,其產生的超聲波信號會從開關柜的接縫處或空氣間隙傳播出來,然后通過傳感器測量超聲波信號的聲壓,可以根據聲音的衰減情況來推測出放電的強弱和位置。放電形成的聲波的頻譜都是相當寬的,最小是幾十赫茲,最大有幾兆赫茲,如果信號頻率小于20kHz,人們的耳朵就可以聽到,反之,如果信號頻率高于 20 kHz,就屬于超聲波信號,這時需要使用超聲波傳感器才可以順利接收。結合放電釋放的聲能和能量之間的關系,將局部放電釋放能量的變化用超聲波信號聲壓變化表示,通過對超聲波信號的聲壓進行準確測量,這樣就能夠推測出放電的實際強弱。這就是超聲波信號檢測高壓開關柜局部放電的基本原理。

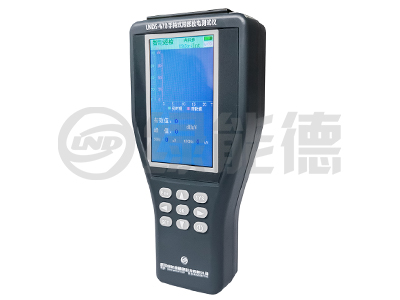

在實際的開關柜局放檢測項目中,將上述兩種檢測方法共同應用到檢測中,更能夠精準、全面的檢測出開關柜的局放現象。武漢綠能德研發生產的超聲巡檢儀正是將暫態地電壓檢測和超聲波局放檢測功能合二為一,一臺設備具有兩個功能,可滿足高壓開關柜局放檢測的實時需求,儀器性能更優良、功能更全面、使用更方便,是電力系統、軌道交通領域進行開關柜局放檢測的有效儀器。
