根據IEC及國家有關標準規定,在電力變壓器生產 、用戶交接和檢修試驗過程中,變壓器變比試驗是必做的項目,這樣可有效監督變壓器產品出廠及使用過程中的質量,防止變壓器匝間短路,開路,連接錯誤,調壓開關內部故障或接觸故障。
測量電壓比的目的:
(1)檢查變壓器、互感器繞組數比的正確性,用來檢查是否存在間或?qū)娱g短路;
(2)檢查變壓器分接開關檔位是否正確;
(3)獲得準確的變比值,判斷變壓器是否可以并聯運行;
例如:當兩臺并列運行的變壓器二次側空載電壓相差為額定電壓的1%時,兩臺變壓器中的環流將達到額定電流的10%左右,增加了變壓器的損耗,占據了變壓的容量,因此變壓器的變比誤差應該限制在一定范圍內。
測量變壓器聯接組別的目的:
變壓器接線組別是并列運行的重要條件之一,若參加并列運行的變壓器接線組別不致,將出現不能允許的環流。因此,在變壓器出廠、交接和繞組大修后都應測量繞組的接線組別,用以判斷繞組引出線、高低壓相位差是否正確。
1、電壓變比值:
變壓器的電壓比是指變壓器空載運行時,一次側電壓U1與二次側電壓U2的比值簡稱電壓比( 或變比),即:K=U1/U2。
2、電壓變比誤差:
變比誤差=(實測變比值-額定變比值 )/額定變比值x100%
3、連接組別 :
連接組標號是表示變壓器繞組的連接方法以及原、副邊對應線電勢相位關系的符號連接組標號由字符和數字兩部分組成,前面的字符自左向右依次表示高壓、低壓繞組的連接方法,后面的數字可以是0~11之間的整數,它代表低壓繞組線電勢對高壓繞組線電勢相位移的大小,該數字乘以30°即為低壓邊線電勢滯后于高壓邊線電勢相位移的角度數。這種相位關系通常用“時鐘表示法”加以說明,即以原邊線電勢相量做為時鐘的分針,并令其固定指向12位置,以對應的副邊線電勢相量做為時針,它所指的時數就是連接組標號中的數字。
變比組別測試儀試驗注意事:
1、儀器高壓測試線接變壓器或者互感器的高壓側,低壓測試線接低壓側,勿接反。
2、高低壓測試線的黃綠紅黑測試夾,分別與變壓器的ABCO連接,遇到不用的測試夾應將其懸空。切勿使測試線顏色與相別不對應,否則會出現測試組別值不正確的現象。
3、高壓測試線為儀器測試電源(最高AC160V)輸出端,禁止相間直接短路,否則會損壞儀器。測試時注意安全,防止觸電。
4、測試夾與被試品端子可靠連接,如遇到銹跡或氧化層需進行處理,以免影響測試結果。
5、測試接線前,被試品的高低壓側端子的對外引線要拆除或處于懸空狀態,以免影響測試結果。

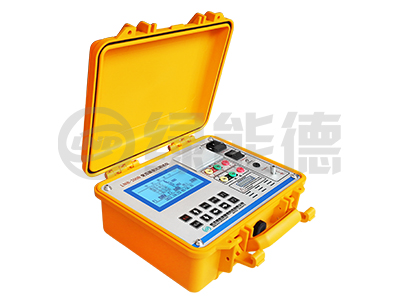

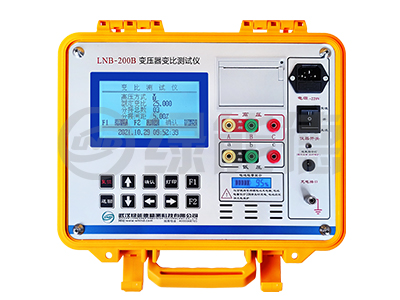

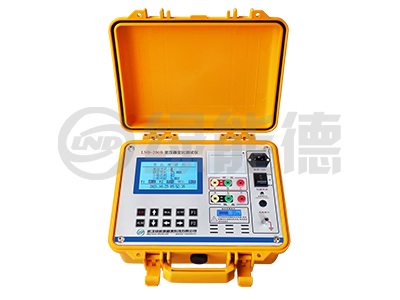

經過以上總結,相信大家對于串聯諧振已經有了具體的了解,可以關注一下武漢綠能德生產的變壓器變比測試儀。
