其實工頻耐壓和交流耐壓之間的關系是包含和被包含的關系,從范圍來說交流耐壓更寬泛一些,它包含了工頻耐壓的頻率區間范圍,我們?nèi)粘K玫降?0Hz是純工頻電源,還有一種是45Hz~65Hz的近似工頻,相對于直流電源來說,凡是隨時間周期變化的量我們都稱為交流電源,比如:調感式串聯諧振裝置,工頻試驗變壓器等,交流耐壓是指采用交流電源為信號測量被試對象的耐壓強度,典型的產品應用有:串聯諧振試驗裝置,輸出頻率為20Hz~310Hz,在交流耐壓的范疇,也是可以稱為工頻耐壓裝置。
工頻耐壓和交流耐壓其實只是叫法不同而已,在實際的應用中是沒有什么差異化的內容,即便是查看GB預試的相關規范,也只是要求采用0~300Hz的頻率進行測量,但如果是發電機的交流耐壓就不一樣的,它完全就是硬性指標,必須是50Hz,這種情況下嚴格來講就是發電機的工頻耐壓試驗。
目前很多人都質疑交流耐壓的可靠性,我國的電氣設備都是在50HZ的工頻情況下運行的,所以在工頻的條件下進行耐壓可以完全真實的模擬設備運行時的耐受情況,這個理論看似合理,但是使用交流耐壓也有弊端卻也一直沒有任何技術進行支持,而且由于試驗變壓器采用的調壓器和變壓器的方式,它對電纜,主力變壓器等大容量(C)的試品進行耐壓就需要相應大容量的試驗變壓器,但是試驗變壓器越大就越笨重,運輸使用不便。

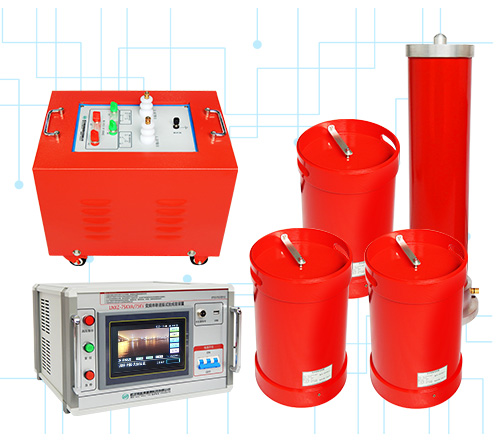

電纜變頻串聯諧振試驗裝置采用了專用的SPWM數字式波形發生芯片,頻率分辨率16位,在20~300Hz時頻率細度可達0.1Hz;采用了正交非同步固定式載波調制方式,確保在整個頻率區間內輸出波形良好;功率部分采用了先進的IPM模塊,在最小重量下確保儀器穩定和安全。
產品特點:
35kV及其以下電壓等級的電纜使用數量多,試驗工作量大,所以此類耐壓試驗裝置體積小,重量輕,便攜式電纜耐壓試驗系統由此而誕生;
本系統要求單個人能現場搬動的部件重量不超過30kg,適合現場搬運;
電源采用220V單相電源或380V單相電源,方便現場取電;
電抗器部分采用干式環氧澆注,美觀可靠,適合各類電纜的要求。
