我公司系列串聯變頻自動諧振試驗裝置主要用于10kV、35kV、110kV的交聯橡塑電力電纜，66kV、110kV、220kV 組合電器(GIS)的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。裝置主要由變頻電源、勵磁變壓器、固定電抗器、電容分壓器組成。
變頻電源
1.電源：將220V或380V的電源按圖直接與調頻電源的“輸入”連接。
(僅供參考)

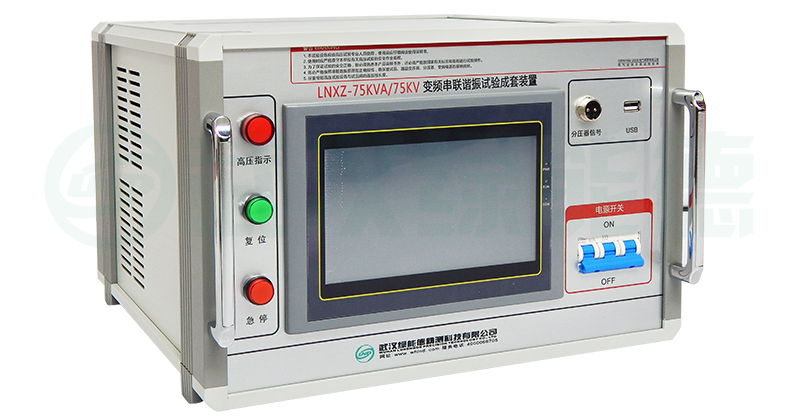

2. 操作面板說明
? ON：負責變頻電源部分的電源供給。
? OFF：負責切斷電源。
? 復位：負載失諧、變頻源過熱以及其它保護動作后的故障復位。
? 急停：發生緊急情況的應急中斷按鍵。
? 分壓器信號：用于接入分壓器低壓臂，最大電壓100V，輸入阻抗10M。
? 接地：用于系統安全接地。
? 鼠標接口:用于接入鼠標代替觸摸操作.
? 液晶顯示器：用于系統各參數、波形、菜單等的顯示。
? 輸入：電源接入,三相 380V±5% 或單相220V±5% 45～65Hz，當電源為380V時，接A,B,C三相,可做額定負載試驗；當電源為220V時，接A,C二相,只可做1/2負載試驗。
? 輸出：變頻電源輸出至激勵變壓器輸入。
3.變頻電源主要操作功能

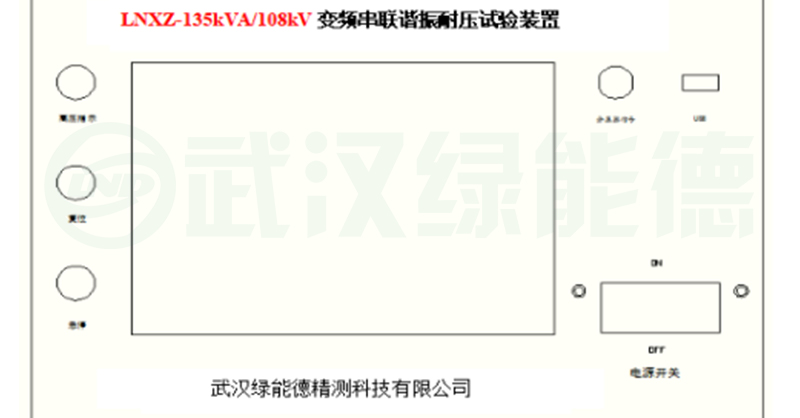

3.1.操作面板說明
l 電源開關：負責計算機部分的電源供給或斷開。
l 復位：負載失諧、變頻源過熱以及其它保護動作后的故障復位。
l 停止：發生緊急情況的應急中斷按鍵。
l 分壓器信號：用于接入分壓器低壓臂，最大電壓100V，輸入阻抗 100M。
l 接地：用于系統安全接地。
l 液晶顯示器：用于系統各參數、波形、菜單等的顯示。
l USB：用于上傳試驗數據。
l 輸入：當電源為220V時，接輸入A，C兩相，當電源為380V時接A，B，C三相。
l 輸出：變頻電源輸出至激勵變壓器輸入。
3.1.2.接通電源
操作箱在上電后合上“電源開關”， 液晶點亮顯示。
注意：儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有復位。此時應該切斷電源，將儀器置于通風處?kù)o置1小時左右，待內部適當降低溫度后再啟動電源。
當風扇經常性的不啟動時，建議立即與廠家聯系。
當設備出現不可恢復性故障時，請不要自行拆卸儀器。
3.2.0. 觸摸屏顯示器
調頻電源的控制屏幕為全觸摸屏，你只需要在屏幕上要操作的位置輕輕點擊，即可以進行操作。
3.2.1.開機后，液晶的顯示界面如圖1所示。
圖1
l 自動試驗：自動試驗?zāi)Ｊ剑?/span>
l 手動試驗：全手動試驗?zāi)Ｊ胶桶胱詣?dòng)試驗?zāi)Ｊ剑?/span>
l 參數設置：各種試驗參數的設置；
l 文件管理：查看和輸出試驗記錄；
l 參數計算：電感，電容，頻率之間的換算，已知兩個量，可求出第三個量；
3.2.2.試驗參數設置：在每次試驗前必須正確設置當次試驗是的各種參數！

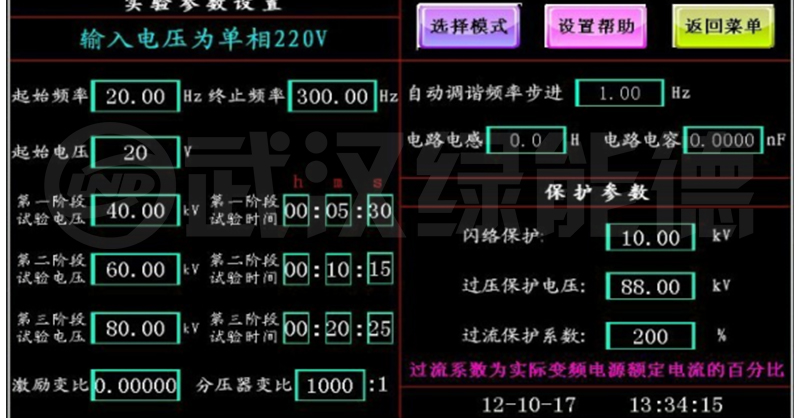

點擊“參數配置”后，液晶的顯示界面如圖2所示。
圖2
l 起始頻率：自動調諧時的開始頻率，下限頻率最高為20Hz，上限頻率最低為200Hz。
l 終止頻率：自動調諧時的結止頻率，下限頻率最高為200Hz，上限頻率最低為300Hz，設置"起始頻率"不可高于"終止頻率"。當?shù)谝淮卧囼?yàn)時建議采用30Hz～300Hz進行掃描。當已經知道大概頻率范圍時，可以選定在適當?shù)念l率段掃描，以減少試驗時間。
l 起始電壓：設置調諧時輸出電壓的初此值。
1. 對Q值較低的試品如發電機、電動機、架空母線，初此值設定為30～40V；
2. 對Q值較高的試品如電力電纜、變壓器、GIS等，初此值設定為20V。
l 階段試驗電壓，試驗時間：設置耐壓試驗電壓的最高值和耐壓時間。
1."階段試驗電壓",如沒有分段耐壓試驗,只設置第一階段試驗電壓和第一階段試驗時間,其它階段試驗電壓及時間均設0；
2．如需要分段設置時，分別點擊相應的試驗電壓、試驗時間欄即可完成設置；
l 激勵變變比：試驗時選擇激勵變抽頭電壓與原邊電壓的比值。例如：4kVA/1.5kV/3kV/0.4kV激勵變壓器，當試驗時選擇激勵變抽頭為3kV，這時激勵變比為3/0.4=7.5
l 分壓器變比：電容分壓器的分壓比。當分壓器分壓比為1000：1時，就輸入1000；當分壓器分壓比為2000：1時，就輸入2000。當分壓器分壓比是多少時，就輸入多少。注意：如不是配套電容分壓器時，電容分壓器二次電壓不能大于100V，超過100V顯示不出電壓。
l 自動調諧頻率步進：自動試驗時，自動掃頻時的頻率步進。自動試驗時，一定要設置頻率步進，否則自動試驗時不掃頻。頻率步進可設置為2Hz以下，設置高了，找到的諧振點不是最佳諧振點，試驗電壓有可能升不上去。
l 電路電感，電路電容：當知道回路中電感，電容時，可設置此項，如不知道也可不設置，設置其中任意一項時，文檔管理中記錄數據可顯示出另外一項的值，如不設置，就不顯示此兩項。
l 閃絡保護：擊穿時的保護電壓。該值越設小，擊穿保護越靈敏，有時可能誤動作。一般情況下，當設備最高電壓小于150kV時，設置為3kV；當設備最高電壓小于150~300kV時，設置為5kV；當設備最高電壓小于300~500kV時，設置為8kV；當設備最高電壓小于500~800kV時，設置為12kV；此值為理論值，可根據現場需要自行設置。
l 過壓保護電壓：設置試驗電壓的極限值，電壓超過時自動終止試驗，保護試驗設備和被試品。一般設置比試驗電壓高10%。
l 過流保護系數：設置變頻電源輸出電流的最高值，一般設置為100%。
短時間也可設置150%，主要是用于保護變頻電源功率器件燒壞。
l 設置幫助：設置時一些提示幫助。
l 返回菜單：返回到主菜單，圖2。

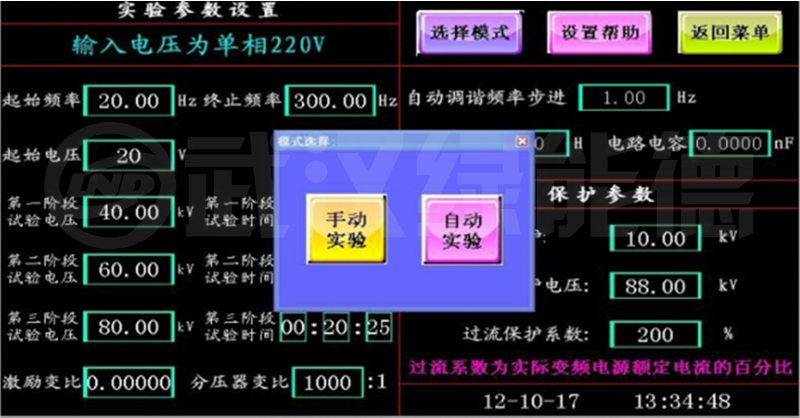

l 選擇模式：當設置完試驗參數時，不需返回到主菜單選擇自動試驗和手動試驗，點擊“選擇模式”，即可選擇是自動試驗或手動試驗，如圖3。
圖3
