Q 斷路器導電回路電阻測試的目的是什么?
斷路器導電回路接觸良好是保證斷路器安全運行的一個重要條件,導電回路電阻增大,將使觸頭發熱嚴重、造成彈簧退火,觸頭周圍的絕緣零件燒損,因此在預防性試驗中需要測量導電回路直流電阻。
Q 簡述測量高壓斷路器導電回路電阻的意義。
導電回路電阻的大小,直接影響通過正常工作電流時是否產生不能允許發熱及通過短路電流時開關的開斷性能,它是反映安裝檢修質量的重要標志。
Q 測量回路電阻應采用什么方法?
回路電阻的測量應采用直流電壓降法。測量電流時,不應引起試品發熱而使電阻改變。推薦采用不低于100A至被試電器額定電流之間任一數值。
Q 畫出斷路器導電回路電阻試驗原理圖。
◆斷開斷路器任意一端的接地開關或接地線。
◆將斷路器進行電動臺閘。
◆清除被試斷路器接線端子接觸表面的油漆及金屬氧化層,按所用試驗儀器的接線方法進行接線,檢查測試接線是否正確。測試接線應接觸緊密良好。

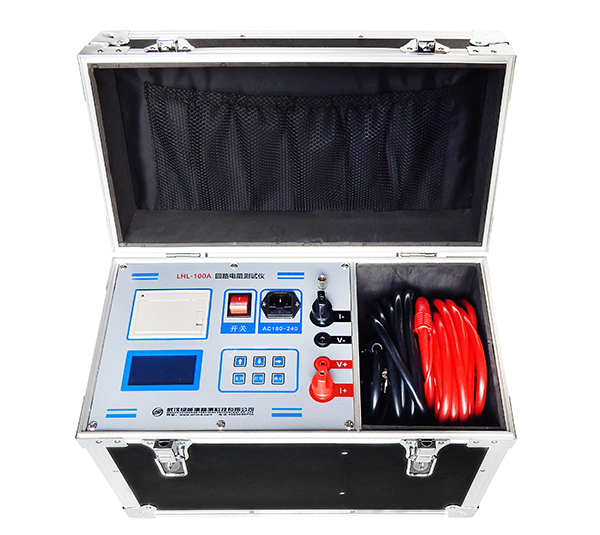

◆接通回路電阻測試儀電源,調整測試電流應比小于100A,待電流穩定后讀出被測回路電阻值(或根據歐姆定律計算出導電回路的直流電阻值),并做好記錄。
▲儀器在測試前應可靠接地,防止測試過程中感應電流對儀器造成損壞。
▲測試時應注意接線方式帶來的誤差,電壓測量線應在電流輸出線的內側,盡量避免電流輸出線與電壓輸出線重合,電壓測量線應接到被測回路正確的位置,并且保證電壓測量線夾緊面的接觸,否則會產生較大的測量誤差,影響到測試結果的準確性。應注意電壓線要接在端口的觸頭端,電流線應接在電壓線的外側。測試電流應不小于100A。
▲清除被試設備接線端子接觸面的油漆及金屬氧化層:試驗前應對斷路器進行幾次分閘、合閘操作,可減少導電回路中氧化膜對測試結果的影響。
▲在沒有完成全部接線時,不允許在測試接線開路的情況下通電,否則會損壞儀器。
▲為減少測量線的電壓降對測試帶來的誤差,應盡量減少測量線的長度,長度夠用即可;應盡量選用導線截面積足夠大的測量線。
▲測量過程中應防止斷路器突然分閘或測量回路突然斷開(測量線脫落),否則容容易導致儀器的損壞。測試時,為防止被測斷路器突然分閘,應斷開被測斷路器操作回路的熔絲。
▲確認被試設各處于導通狀態:測試時,為防止被測設備突然分閘,應斷開被測設備操作回路的電源。
▲在測量回路中若有電流互感器串入,應將電流互感器二次進行短路,防止保護誤動。
▲測量真空開關主回路電阻時,禁止將電流線夾在開關觸頭彈簧上,防止燒壞彈簧。
斷路器導電回路接觸良好是保證斷路器安全運行的一個重要條件,導電回路電阻增大,將使觸頭發熱嚴重、造成彈簧退火,觸頭周圍的絕緣零件燒損,因此在預防性試驗中需要測量導電回路直流電阻。
Q 簡述測量高壓斷路器導電回路電阻的意義。
導電回路電阻的大小,直接影響通過正常工作電流時是否產生不能允許發熱及通過短路電流時開關的開斷性能,它是反映安裝檢修質量的重要標志。
Q 測量回路電阻應采用什么方法?
回路電阻的測量應采用直流電壓降法。測量電流時,不應引起試品發熱而使電阻改變。推薦采用不低于100A至被試電器額定電流之間任一數值。
Q 畫出斷路器導電回路電阻試驗原理圖。
導電回路電阻試驗 原理圖
R——智慧路待測段;1、4——電流施加點;2、3——電壓降測試點
◆斷開斷路器任意一端的接地開關或接地線。
◆將斷路器進行電動臺閘。
◆清除被試斷路器接線端子接觸表面的油漆及金屬氧化層,按所用試驗儀器的接線方法進行接線,檢查測試接線是否正確。測試接線應接觸緊密良好。
◆接通回路電阻測試儀電源,調整測試電流應比小于100A,待電流穩定后讀出被測回路電阻值(或根據歐姆定律計算出導電回路的直流電阻值),并做好記錄。
◆拆除試驗測量線,將斷路器分閘(斷路器恢復測試前狀態)。
▲儀器在測試前應可靠接地,防止測試過程中感應電流對儀器造成損壞。
▲測試時應注意接線方式帶來的誤差,電壓測量線應在電流輸出線的內側,盡量避免電流輸出線與電壓輸出線重合,電壓測量線應接到被測回路正確的位置,并且保證電壓測量線夾緊面的接觸,否則會產生較大的測量誤差,影響到測試結果的準確性。應注意電壓線要接在端口的觸頭端,電流線應接在電壓線的外側。測試電流應不小于100A。
▲清除被試設備接線端子接觸面的油漆及金屬氧化層:試驗前應對斷路器進行幾次分閘、合閘操作,可減少導電回路中氧化膜對測試結果的影響。
▲在沒有完成全部接線時,不允許在測試接線開路的情況下通電,否則會損壞儀器。
▲為減少測量線的電壓降對測試帶來的誤差,應盡量減少測量線的長度,長度夠用即可;應盡量選用導線截面積足夠大的測量線。
▲測量過程中應防止斷路器突然分閘或測量回路突然斷開(測量線脫落),否則容容易導致儀器的損壞。測試時,為防止被測斷路器突然分閘,應斷開被測斷路器操作回路的熔絲。
▲確認被試設各處于導通狀態:測試時,為防止被測設備突然分閘,應斷開被測設備操作回路的電源。
▲在測量回路中若有電流互感器串入,應將電流互感器二次進行短路,防止保護誤動。
▲測量真空開關主回路電阻時,禁止將電流線夾在開關觸頭彈簧上,防止燒壞彈簧。
