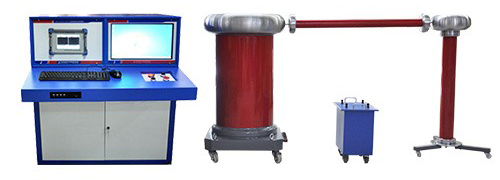

脈沖電流法局部放電測試儀
采用脈沖電流法進行局部放電測試的專用儀器。
局部放電測試儀的脈沖響應
局部放電測試儀的測量回路被注入脈沖信號時,所對應的脈沖輸出顯示。該顯示可以是在有刻度的屏幕上顯示的脈沖高度,也可以是在其他指示裝置上顯示對應的讀數。
校準脈沖發生器
可產生已知電荷q0的脈沖發生器。它由幅值為U0的階躍波脈沖電壓發生器串聯一個小的已知注入電容C0構成,此時校準脈沖值等價于一大小為q0的放電器量值,即qo=UoCo。
測量阻抗
將試品局部放電時產生的脈沖電流轉換為脈沖電壓的裝置。
調諧電容
調諧型測量阻抗的輸入端等效電容。當調諧電容值落在測量阻抗標稱調諧電容范圍內時,可使測量靈敏度接近高。
脈沖分辨時間
兩個持續時間極短、波形和極性相同、電荷量相等的相繼輸入脈沖之間的短時間間隔。在這一時間間隔中脈沖響應幅值的變化不大于單個脈沖幅值的10%, 脈沖分辨時間一般與測量系統的帶寬△f成反比,也是測量系統分辨連續局部放電現象能力的表征。
注:建議測量完整試驗回路和測量系統的脈沖分辨時間,因?yàn)樵嚻芬材芤鸠B加誤差,例如從電纜末端的波反射。有關技術委員會宜規定處理疊加誤差的程序,尤其是允許偏差包括正偏差或負偏差等。
脈沖重復率
在選定的時間間隔內所記錄到的局部放電脈沖的總數與該時間間隔的比值。
注:實際上只考慮高于規定幅值的脈沖。
檢測靈敏度
指局部放電測試儀在接有試品、耦合電容及測量阻抗的情況下,以一定的信噪比(通常取信噪比s/n2所能檢測到的除去外界干擾的Zui小放電電荷量。
下截止頻率f1和上截止頻率f2
傳輸阻抗Z(f)由通帶峰值下降6dB時的頻率。
雙脈沖發生器
注入局部放電儀時產生時延△t可調節的兩個相同的響應脈沖,調節時延△t可觀察兩脈沖的交疊狀況。
