在電力系統、鐵路系統及大型石油化工廠礦,企業都有大量的電氣設備,其內部絕緣大都是充油絕緣型的,絕緣油的介電強度是必測的常規試驗。

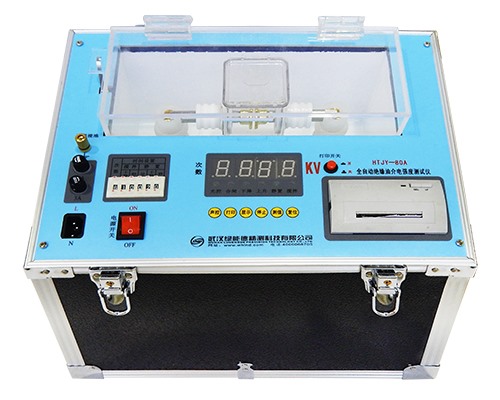

全自動絕緣油介電強度測試儀具有自動測試、自動攪拌、自動處理、自動打印記數字顯示等功能,且測試精度高、操作方便、安全可靠。下面武漢綠能德為大家介紹一下絕緣油介電強度測試儀的試驗方法及試驗標準。
1.試驗條件
除環境試驗外,其余各項試驗均在下述基準條件下進行:
a)環境溫度:(20±5)℃。
b)相對濕度:不大于80%。
c)大氣壓力:86kPa~106kPa。
2.試驗時使用的標準裝置
試驗時使用的標準裝置的額定電壓不應低于被檢絕緣油介電強度測試儀的額定電壓,其引入的測量不確定度不應大于被檢測試儀人允許誤差的1/4。
3.外觀檢查
用手感目視方法檢查測試儀外觀。油杯電極及標準尺寸永螺旋測微器或游標卡尺測量。
4.安全性能測試儀
4.1絕緣電阻
用500V絕緣電阻測試儀測量電源端對機殼的絕緣電阻,絕緣電阻應大于20MΩ。
4.2介電強度
在電源輸入端對機殼施加5kV、1min工頻交流電壓,試驗中應無擊穿、飛弧現象。
4.3接地保護
使用不低于2級游標卡尺測量金屬接地端子直徑,端子直徑不應小于6mm。
4.4擊穿保護
油杯中加上被試油,進行正常升壓試驗只被試油擊穿,使用模擬寬帶不低于100MHz的示波器測量被試油發生擊穿直到試驗電壓到零所持續的時間,重復進行10次。當試油發生擊穿后,應能在10ms內切斷油杯上的高壓。
4.5安全保護
不加安全屏障,進行升壓試驗,測試儀應不能升壓;加上安全屏障,升壓至10kV時移去屏障,測試儀應斷電;永高壓測量儀器測量測試儀,應無高壓輸出。
5.性能試驗
5.1電壓測量誤差
試驗接線參見下圖,根據測試儀的額定電壓設定電壓示值誤差試驗點,通常應包括20kV、30kV、40kV、50kV、60kV知道額定電壓。使用標準電壓測量測試裝置直接測量被檢測試儀的輸出電壓并記錄示值,按下式計算電壓測量示值誤差,試驗結果應符合下表的要求。
電壓測量誤差試驗接線圖
圖為電壓測量誤差試驗接線圖
U1、U2——被檢測試儀輸出端子
△U=Ux-Us
式中:
△U——測試儀示值誤差,kV;
Ux一測試儀讀數,kV.
Us——標準裝置讀數,kV。
5.2額定電壓
使用標準電壓測量裝置直接測量被檢測試儀的額定電壓并記錄示值,試驗結果應符合53.4的要求。
5.3升壓速度
在不放置油杯的情況下,使用分度為0.1s的秒表或具有升壓速度測功能的標準裝置,測測量測試儀從零升到額定電壓所需時間,升壓速度按式(3)計算。對于具有設定升壓速度功能的測試儀,升壓速度通常設定為2kV/s或3kV/s.
V= U/t
式中:
v-升壓速度,kV/s;
U——高電壓,kV;
t——升壓時間,s。
重復測量5次,其自動升壓速度應能設定為2kV/s或3kV/s,設定值偏差不應超過±5%設定值。
5.4電壓波形諧波總含量
使用1.0級的諧波測量裝置測量測試儀的輸出電壓THD值,諧波總含量THD值不應大于5%。
6.電磁兼容試驗
測試儀電磁兼容試驗按GB/T 18268.1-2010中表2的試驗項目和方法進行,試驗結果應符合GB/T18268.1-2012表2中對實驗項目和登記、試驗方法及其判斷依據的要求。
7.環境適應性試驗
7.1電源適應性試驗
按GB/T 6587-2012中1.1的規定和方法進行電源適應性試驗,試驗結果應符合5 6的要求。
7.2溫度試驗
按GB/T 6587-2012溫度試驗組別第Ⅱ組的規定和方法進行溫度試驗,試驗結果應符合GB/T6587-2012環境組別為II組的相關規定要求,此外還應符合GB/T6587-2012流通條件等級2級的規定要求。
7.3濕度試驗
按GB/T 6587-2012濕度試驗組別第Ⅱ組的規定和方法進行濕度試驗,試驗結果應符合GB/T6587-2012環境組別為II組的相關規定要求,此外還應符合GB/T6587-2012流通條件等級2級的規定要求。。
7.4振動試驗
按GB/T 6587-2012振動試驗組別第Ⅱ組的的規定和方法進行振動試驗;試驗結果應符合GB/T6587-2012環境組別為II組的相關規定要求,此外還應符合GB/T6587-2012流通條件等級2級的規定要求。
7.5沖擊試驗
按GB/T 6587-2012沖擊試驗組別第Ⅱ組的的規定和方法進行沖擊試驗;試驗結果應符合GB/T6587-2012環境組別為II組的相關規定要求,此外還應符合GB/T6587-2012流通條件等級2級的規定要求。
7 .6可靠性試驗
按GB/T 11463-1989表1 中定時定數截尾試驗方案的規定和方法進行可靠性試驗,通常不應小于1000h。
