變壓器綜合測試臺是集空載短路、變比、直阻、交流耐壓、控制于一體的專用測試設備,各種試驗間可隨意轉換,具有體積小、重量輕、精度高、測試簡便等特點,廣泛應用于各種規格電力變壓器的電氣性能檢測。
由于變壓器測試臺的特殊性,客戶可根據變壓器的測試要求來定制臺體,以專業精湛的變壓器測試臺定制方案,為客戶提供功能全面、性價比高的變壓器測試系統。下文將詳細介紹變壓器綜合測試臺的性能參數及可滿足的試驗項目。
1.額定容量(kVA)
在額定條件下運行時的Zui大負荷功率。一般:不大于630kVA為小型變壓器;800~6300kVA為中型變壓器;8000~63000kVA為大型變壓器;不小于90000kVA為特大型變壓器。
2.額定電壓
分為一次和二次電壓。一般為:400V、3kV、6 kV、10 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV電壓等級。
分接頭用±2×2.5%,±5%來表示
3.額定頻率
有50、60Hz等。
4.阻抗電壓
是以百分數表示的變壓器在短路時的阻抗,變壓器的阻抗百分數(即短路阻抗和額定阻抗之比)等于變壓器的短路電壓百分數(即短路電壓和額定電壓之比)。比值對計算短路電 流及變壓器并聯運行是一個十分重要的參數,各國的值有所不同,允許偏差為±10%。表3—1、表3—2中列出了典型的阻抗電壓值。
變壓器阻抗電壓值
額定電壓(kV) |
6 |
10 |
35 |
66 |
110 |
220 |
阻抗電壓(%) |
4~5.5 |
4~5.5 |
6.5~8 |
7.5 |
10.5 |
12~14.2 |
雙繞組變壓器阻抗電壓值(IEC)
額定容量(kVA) | 630 | 631~1250 | 1251~3150 | 3151~6300 | 6301~12500 | 12501~25000 | 25001~200000 |
阻抗電壓(%) | 4.0 | 5.0 | 6.25 | 7.15 | 8.35 | 10.0 | 12.5 |
5.空載電流(A)
通常以額定電流的百分數表示,中小型一般為2%~8%,大型的小于1%。允許偏差為+22%。
6.空載損耗(鐵耗)(kW)
這是由勵磁電流所引起的功率損耗,它可以分為渦流和磁滯損耗兩種。允許偏差為+]5%。
7.短路損耗(銅耗)(kW)
這是由變壓器的負荷和磁化電流在一、二次線圈電阻上的功率損耗。允許偏差為+10%。
8.溫升(℃)

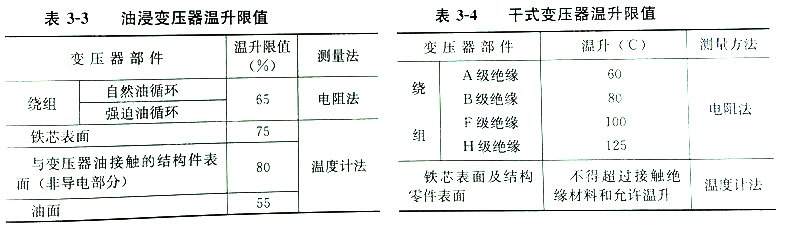

這是繞組對空氣的平均溫升。它是繞組對油的平均溫升和油對空氣的平均溫升之和(對油浸變壓器而言),表3—3、表3—4列出了變壓器的溫升限值。
9.極性
由于繞組的繞制方向和電流進人方向使一、二次繞組之間有個加極性和減極性的問題,這是一般的變壓器書中都有介紹。這里介紹兩種判斷方法。

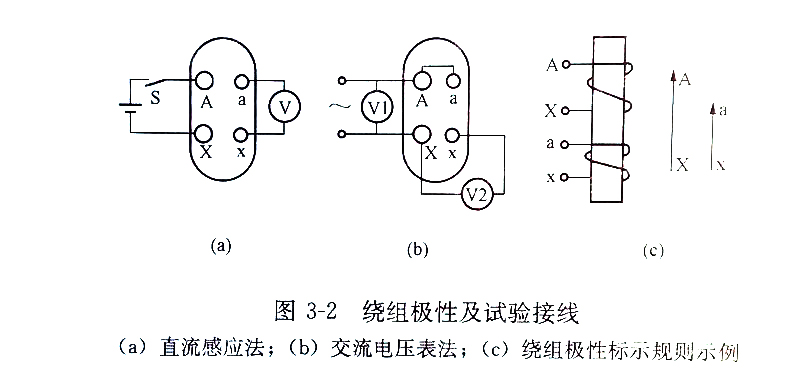

(1)直流感應法。如圖3—2(a)所示,當合S時毫伏表正偏轉,隨即回零;開s時,毫伏表負偏轉,隨即回零,此時A、a為減極性。
(2)交流電壓表法。如圖3—2(b)所示,高壓側加壓,若V2小于V,則A,a為減極性。
14.變比(N),阻抗(Z)
變壓器的變比及阻抗為N=U1/U2=I2/I1=N1/N2
Z12%=【(Z1n/U1n)×Z12】×100=【電壓降/額定電壓】×100%
Z12=N2Z21

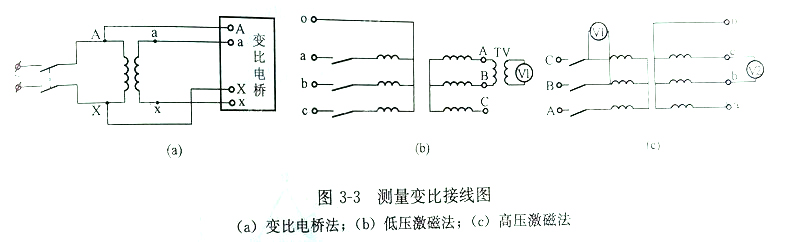

測量方法如下:變比電橋法,雙電壓表法及標準電壓互感器法,如圖3—3所示。

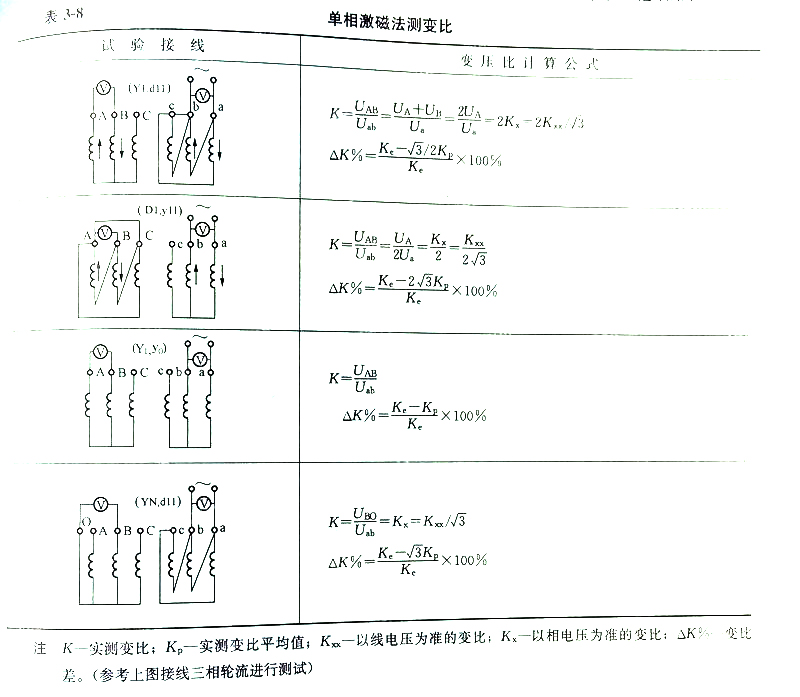

一般可用變比電橋法進行,對三相變壓器用單相激磁法進行。為克服鐵芯中剩磁影響可采用雙電壓表法。各相間測得的電壓比取平均值即為變比。單相激磁法優點是提高準確度和使故障明顯化,其試驗接線及計算方式如表3—8所示。有條件時也可用標準互感器法。
15.繞組連接組

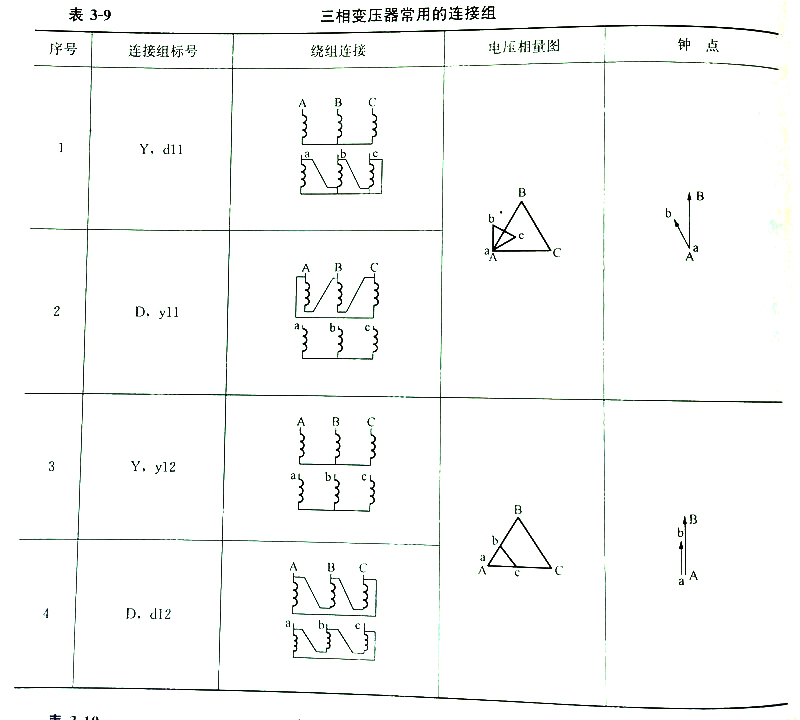

由電機學可知,當三相繞組連接時存在著一、二次電壓的相量關系,有Y,y、D,d、Y,d、D,y、Y,z、D,z點等接法,在表3—9、表3一10中列出了常用的連接組別及適用范圍。
表3-10常用的連接組特點及適用范圍
連接法 |
特點及使用范圍 |
Y,y |
中性點可引出,可供三相四線制負載,適用于配電變壓器 |
Y,y、D,d |
Y接法中性點可引出,無3次諧波電壓,適用于各類大、中型變壓器 |
D,d |
允許三相負載不對稱,一相故障時,其他兩相可V接法運行,用于低電壓大電流變壓器 |
Y,z、D,z |
Y接法中性點可引出,適用于配電變壓器或特種變壓器 |
測接線組別的方法有:①直流感應法;③QJ- 35變比電橋法。
下面介紹交流電壓表法,接線如圖所示。
在高壓側加三相交流380V,用V2分別讀作Bb、Bc、Cb、Cc的電壓。例如測得電壓為:
UAB=380V,UAa=0V,UBC=360V
UBC=380V,UBb=360V,UCb=380.7V
UCA=380V,UCc=360V
做向量圖,可的11點接法。
變壓器綜合測試臺技術方案是根據客戶單位提出的試驗項目和試驗要求制定而成,方案中詳細規定了貴公司提出的試驗項目、試驗要求以及根據貴公司所提出的試驗項目和試驗要求制定出詳細的試驗解決方案、試驗設備配置、技術資料、設備清單、供貨范圍、試驗設備使用環境和條件的要求、交貨期、質量保證及售后服務。如有定制需求,歡迎致電三新,咨詢熱線4000-996-788。
