開關柜超聲波局部放電檢測正常的標準及方法
AA超聲波檢測開關柜的周期:110kV、220kV變電站3個月;35kV變電站6個月;10kV變電站6個月至1年。
TEV暫態地電壓檢測開關柜的周期:至少1年1次。
說明:
(1)新投運和解體檢修后的開關柜,應在投運后1個月內進行一次運行電壓下的超聲波局部放電檢測,記錄開關柜每一面的測試數據作為初始數據,以后測試中作為參考。
(2)TEV暫態地電壓檢測至少1年1次。
(3)對存在異常的開關柜設備,在該異常不能完全判定時, 可根據開關柜設備的運行工況縮短檢測周期。
開關柜局放檢測標準
開關柜局放檢測標準:數值≤6dB。無典型放電波形或音響。
-6 ~ 0dBuV,無放電聲,開關柜無局放。
0 ~ 6dBuV,有短促放電聲,開關柜存在輕微放電,后期應關注。
6dBuV以上,有放電聲,開關柜存在明顯放電,應結合TEV測試判斷。
注意:開關柜局放檢測標準分界點(6dBuV)在不同地區略有不同,有些區域(如國外、南網)以6dBuV為分界點,6dBuV以上判斷為有明顯的放電現象,而國網用戶一般以8dBuV為分界點,無論是6dBuV還是8dBuV最終目的就是為了預測開關柜的絕緣狀況,所以建議以6dBuV為分界點,這樣可更加提前預警開關柜的運行狀況。
開關柜局部放電檢測設備

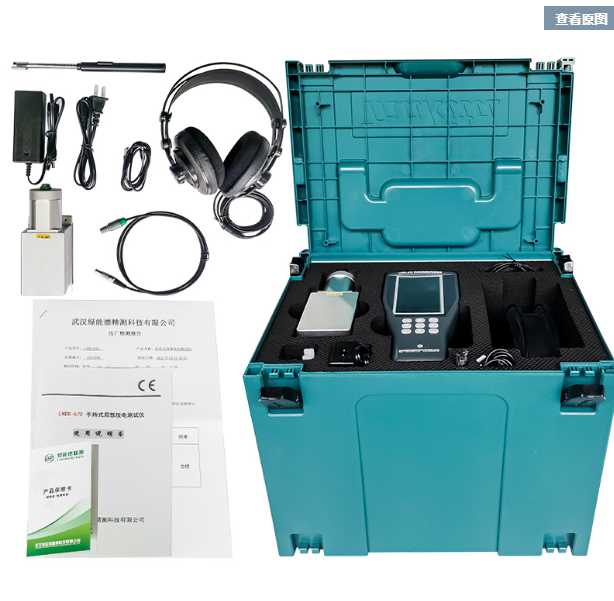

綠能德制造的LNDS-670手持式局部放電測試儀具有TEV、UHF、AA、AE、HFCT測量功能,靈活達配超聲波傳感器、地電波傳感器、特高頻傳感器、超聲波聚波器,可用于高壓開關柜局部放電檢測、環網柜局部放電檢測、變壓器局部放電檢測、GIS局部放電檢測、架空線路局部放電檢測、電纜終端局部放電檢測、電纜分支箱等設備的絕緣狀態檢測與評估。通過配置不同的傳感器可以靈活實現多種電氣設備局放部電檢測。
內置傳感器(超聲波與TEV地電波)檢測開關柜局部放電
開關柜的局放檢測有兩種原理:超聲波原理和暫態地壓(TEV)原理,而本產品LNDS-670手持式局部放電測試儀內置的超聲波傳感器和TEV傳感器正是用來測量高壓開關柜局部放電的,該超聲波傳感器處于主機的前端位置,測試時需要將此部分靠近(超聲波測量)或貼近(TEV測量)高壓開關柜,注意,靠近和貼近是不一樣的,取決于采用哪種原理來測試開關柜。
