兆歐表的原理
連接前,兩根導線應接觸在一起,曲柄手柄緩慢轉動,指針應指示為零電阻。應清除兆歐表“接地”端子連接表面的油漆、搪瓷、污垢等。被測電阻連接在測試端子(L和G)之間,然后以勻速穩定轉動發生器手柄,直到指針給出穩定讀數。兆歐表絕緣測試儀的工作可以從以下幾個步驟來全面了解:
1.當測試端子開路時,被測電阻為無窮大。在發電機手柄旋轉的情況下,產生的電壓通過電位線圈發送電流,電流線圈中沒有電流流動。因此,移動系統的旋轉方向是指針停留在刻度的“無窮大”端。
2.如果測試端子短路,并且發電機工作,它會通過電流線圈發送一個大電流,而一個非常小的電流流過電位線圈。因此,由此產生的合成扭矩使指針指向刻度的“零”端。
3.如果在測試端子之間連接待測未知電阻,則兩個線圈中都會流過大量電流。指針占據的實際位置取決于兩個線圈中的電流比,即未知電阻。
絕緣電阻
應定期測量所有重要電器的絕緣電阻并記錄以進行比較,因?yàn)檫@是了解其狀況的有用指南。
絕緣電阻取決于溫度、濕度、清潔度、老化、測試電壓和其應用的持續時間。為了進行適當?shù)谋容^,必須在類似條件下定期進行觀察。
推薦的測試電壓是施加500 v DC一分鐘。低電壓、臟污、潮濕的器具可采用較低的試驗電壓,以免損壞絕緣。

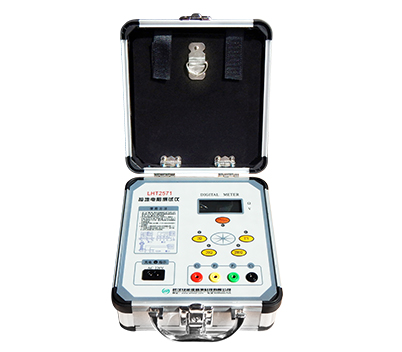

武漢綠能德生產兆歐表(又稱數字式兆歐表),從事電測行業多年,旗下產品品質一流,歡迎廣大客
戶前來選購。
