變頻串聯諧振耐壓裝置好用嗎?

作者:JIN 來源: 時間:2021-09-01 08:50:23 瀏覽次數:

1. 并聯電抗器的感應電壓試驗簡介 由于并聯電抗器在試驗回路中以感性負載呈現,因此需要在試驗回路中增加大量的容性負載來補償無功,根據感應電壓試驗要求,試驗的電壓要達到1.8Ur/√3,由于并聯電抗器在設計中間隙鐵芯的伏安特性在鐵磁材料飽和與非飽和狀態下存在拐點,根據法拉第電磁感應原理,感應電動勢為:

1. 并聯電抗器的感應電壓試驗簡介
由于并聯電抗器在試驗回路中以感性負載呈現,因此需要在試驗回路中增加大量的容性負載來補償無功,根據感應電壓試驗要求,試驗的電壓要達到1.8Ur/√3,由于并聯電抗器在設計中間隙鐵芯的伏安特性在鐵磁材料飽和與非飽和狀態下存在拐點,根據法拉第電磁感應原理,感應電動勢為:

E=4.44fNφ
式中E——感應電動勢

f——頻率

N一繞組匝數

φ一磁通量

從上式可以看出,當感應電動勢增加時,欲保持磁通密度不變,在匝數一定的情況下,就必須相應提高試驗頻率,因此并聯電抗器感應電壓試驗時,試驗電源的頻率一般為150Hz~200Hz為宜。

并聯電抗器的感應電壓試驗在高電壓下需要很大的無功功率,必須要有額定容量足夠的電源,根據GB1094.3-2018《電力變壓器第3部分:絕緣水平、絕緣試驗和外絕緣空氣間隙》中關于帶有局部放電測量的感應電壓試驗(IVPD)的規定,試驗電壓施加于電抗器繞組兩端,在不大于0.4×UI/√3的電壓下接通電源,升高電壓至0.4×UI/√3,進行背景局放量的測量,再升至1.2×UI/√3,保持至少1分鐘以進行穩定的局放測量,然后升至測量電壓1.58Ur/√3,保持至少5min以進行穩定的局放測量,再升至增強電壓1.8 Ur/√3,保持時間按下述:

(1)當試驗頻率等于或小于2倍額定頻率:Imin。

(2)當試驗頻率超過兩倍額定電壓頻率時:120×額定頻率/試驗頻率,不少于15s。

增強電壓保持之后立刻不間斷地將電壓降至測量電壓保持1h并進行局放量測量,完畢后,降低電壓至1.2× UI/√3,保持1min并進行穩定的局放測量,然后降至0.4×UI/√3,再次進行背景局放量的測量,最后,將電壓降至0.4×UI/√3的電壓下,切斷電源。


試驗持續時間如圖1所示。

圖1并聯電抗器ACLD試驗加壓順序

在施加試驗電壓的1h期間,每隔5min監測并記錄放電量,高壓側放電量的連續水平不大于100pC,且過程中局放水平的增量不大于50pC。

2. 試驗方案的確定與參數計算

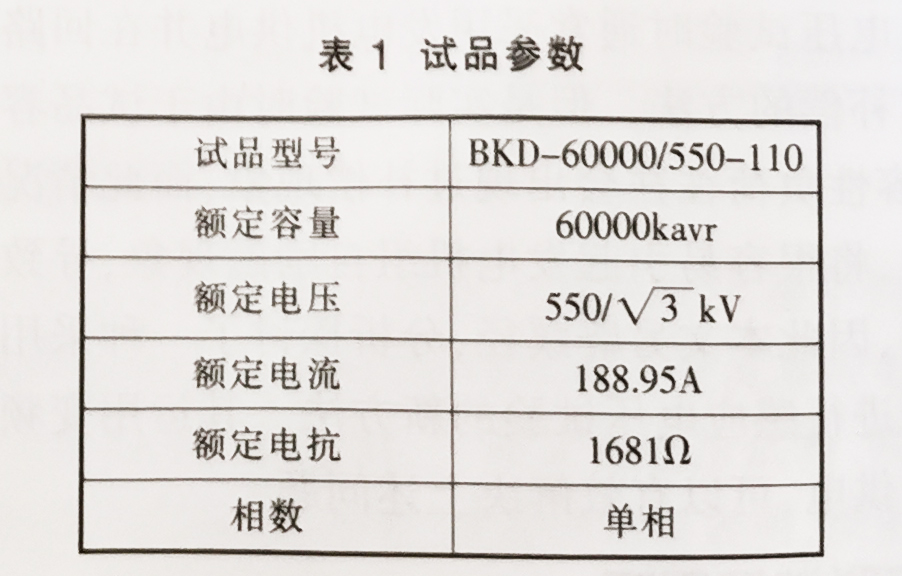

根據前述的串聯諧振原理和并聯電抗器感應電壓試驗要求,以一臺500kV并聯電抗器為例,其參數見表1。

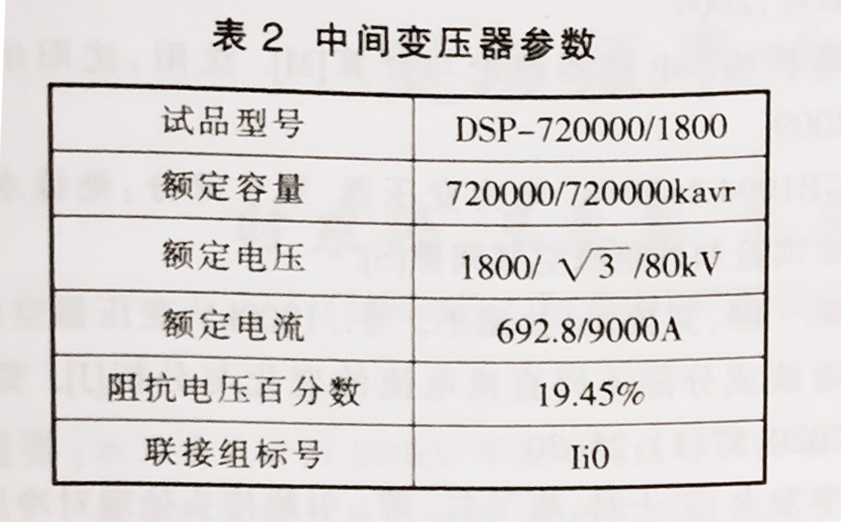

設計一種新的并聯電抗器感應電壓試驗回路,該方法采用一臺特高壓中間變壓器,參數見表2,其低壓端連接電容器組作為容抗補償,試品作為感抗,供電電源使用變頻電源,其通過勵磁變一端連接中間變壓器高壓端中性點,另一端連接試品中性點,整個回路呈一個串聯諧振回路,如圖2所示。

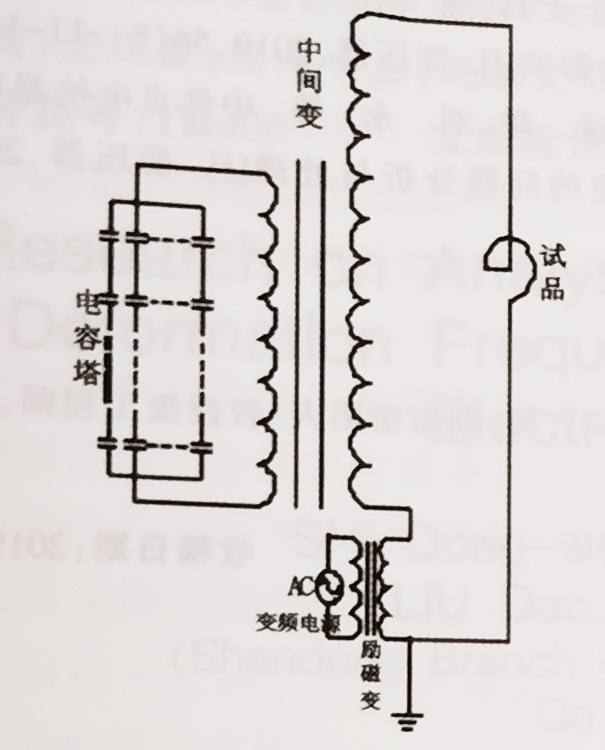

圖2:試驗接線原理圖

試驗前,為保證諧振條件,必須確定并聯電抗器的感抗和補償電容器組的容抗,然后根據確定的試品感抗和補償容抗來調節變頻電源的頻率,以達到諧振狀態:由于局放頻率較高,一般試品及中間變的入口電容都需考慮,進行補償計算時,試品及中間變的感性無功功率、容性無功功率及有功功率都應當考慮在內,進而對合成后的參數進行精確計算。

通過能量積分法計算得中間變?nèi)肟陔娙? 501pF(高壓側),試品入口電容1 250pF,試品套管電容量544pF,中間變套管電容量,試品電感5.4505H,進而計算中間變及試品的有功損耗為300kW。

3. 試驗方案計算
局放試驗擬選定頻率為200Hz,中間變變比K=6.5,勵磁變變比K=11.11;中間變與試品在1.8倍額定電壓下的有功損耗為300kW,具體計算過程見表3。


4. 試驗過程與結果
按照圖2接線方式試驗,利用多通道感應電壓檢測儀檢測高壓首端感應電壓型號,加壓順序按圖1要求,每隔5min記錄一次試驗結果,試驗過程中變頻電源輸出電壓、電流穩定,補償電容組工作正常,試驗結果如表4所示,滿足技術協議感應電壓量小于100pC的要求,表明該并聯電抗器試驗刻個,同時也驗證了新的并聯電抗器感應電壓試驗方法的可靠性。
