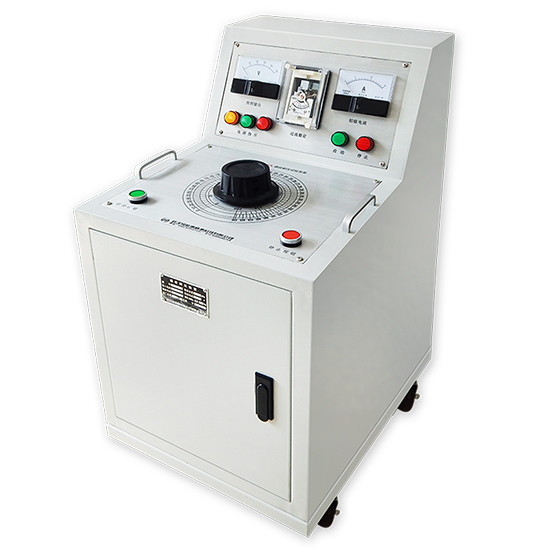

三倍頻感應耐壓裝置通過施加倍頻電源裝置,以提高繞組間絕緣的試驗電壓,從而達到耐壓試驗的目的。此次三新定制SBF-30KVA倍頻試驗變壓器采用分體式結構,試驗變壓器與控制臺自成一體,方便試驗過程中配合被試品隨時移動位置。
下面就三倍頻發生器的操作方法整理一篇圖文教程,供用戶參考。
一、試驗設備
試驗對象:電壓互感器。
試驗設備:30KV調壓控制臺、30KV試驗變壓器、電源輸出線、倍頻連接線、接地線、U型插片。
二、試驗接線
準備工作:將測試線的接頭處套上U型插片,方便后期接線。
1.電源接線
試驗變壓器接入三相電。面板上有紅、綠、黃三個接線柱,分別用紅、綠、黃三種顏色的電源線一側接入試驗變壓器的接線孔,另一側接入電源插座。
調壓控制的接入的兩相電。在控制臺背面,有兩個紅黑兩個接線端子,下標電源輸入220V,將紅黑電源線一頭插入接線孔,一頭插入電源插座,即完成控制臺的接線。
2.控制臺與試驗變壓器接線方法
用倍頻連接線將控制臺的倍頻輸入與試驗變壓器的倍頻輸出連接。紅黑兩根線為一組,將紅線接入紅色接線端子,黑線接入黑色接線端子。
3.控制臺與被試品互感器的接線方法
用測試線將頻率控制臺的頻率輸出端子與互感器的感應端子相連,同樣的,紅線接入紅色接線端子,黑線接入黑色接線端子?;ジ衅鲃t無強制要求。
三、操作步驟
1.啟動電源,電源指示燈亮起。然后按下啟動按鈕,紅色工作燈亮。
2.手持調壓盤,緩慢順時針方向升壓。同時觀察輸出電壓指針表頭。
3.待升壓達到額定電壓等級時,停止升壓,設備自動完成耐壓試驗。
4.耐壓試驗結束后,將調壓盤回位,斷電,試驗結束。
四、注意事項
1.調壓控制左右兩側各有一個指針表頭,左側為電壓輸出電壓,右側為輸出電流表頭。在試驗正常的情況下,輸出電壓表頭的指針顯示會隨著升壓過程變化,但輸出電流表頭維持不動。當輸出電流表頭指針發上變化時,表明試驗過程中出現泄漏電流,設備過電流保護措施自動啟動,強制關閉設備,停止試驗。
2.在試驗過程中,如被試品的電容量不大時,補償電抗器一般不需接入線路。如被試品電容電流過大時,則應將補償電抗器兩端與被試品兩端并聯,進行電流補償,從而提高整個試驗回路的功率因數,降低輸出電流。
3.因該裝置是在超飽和狀態下工作,因而接入三相線路的時間應盡量短,一般不超過五分鐘。試驗被試品時,試驗時間不能超過40秒;
4.在使用整體式倍頻試驗變壓器時,控制箱中的接觸器線圈電壓為倍頻試驗變壓器輸出電壓的1/3,絕對不能用150HZ電源試用。
